Меандр ЕЛ-13М-15 Паспорт онлайн

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

ЭЛЕКТРОТЕХНИЧЕСКАЯ КОМПАНИЯ МЕАНДР

 Контроль трёхфазного линейного напряжения для крановых электродвигателей

 Контроль асимметрии фаз

 Фиксированный порог срабатывания при превышении напряжения 1.3Uном

 Контроль обрыва фаз

 Контроль "слипания" фаз

 Фиксированная задержка срабатывания - 0.15с

Реле асимметрии фаз ЕЛ-13М-15

ТУ 3425−003−31928807−2014

Назначение

Реле асимметрии фаз ЕЛ-13М-15 (далее реле) предназначены для контроля трёхфазного линейного

напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асиммет-

рию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения. Техниче-

ские характеристики реле приведены в таблице.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов

питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шири-

ной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность,

фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёж-

ный зажим проводов сечением до 2.5мм

. На лицевой панели прибора расположены: зелёный индикатор «U»

показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле. Габаритные размеры

приведены на рис. 3.

Подключение и работа реле

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не

подключается). Выходные контакты реле подключаются к схеме управления. Схема подключения приведена на рис. 2.

При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в нор-

ме, реле включается (контакты 11-12, 21-22 размыкаются, контакты 11-14, 21-24 замыкаются

). При выходе хотя бы одного парамет-

ра за пределы допустимых величин, встроенное реле выключается через 0.15с. При возвращении параметров в норму реле вклю-

чается и вновь осуществляется контроль напряжения сети. Работа реле представлена на рис. 1.

Внимание! При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабаты-

вания

если отсутствуют потребители в сети.

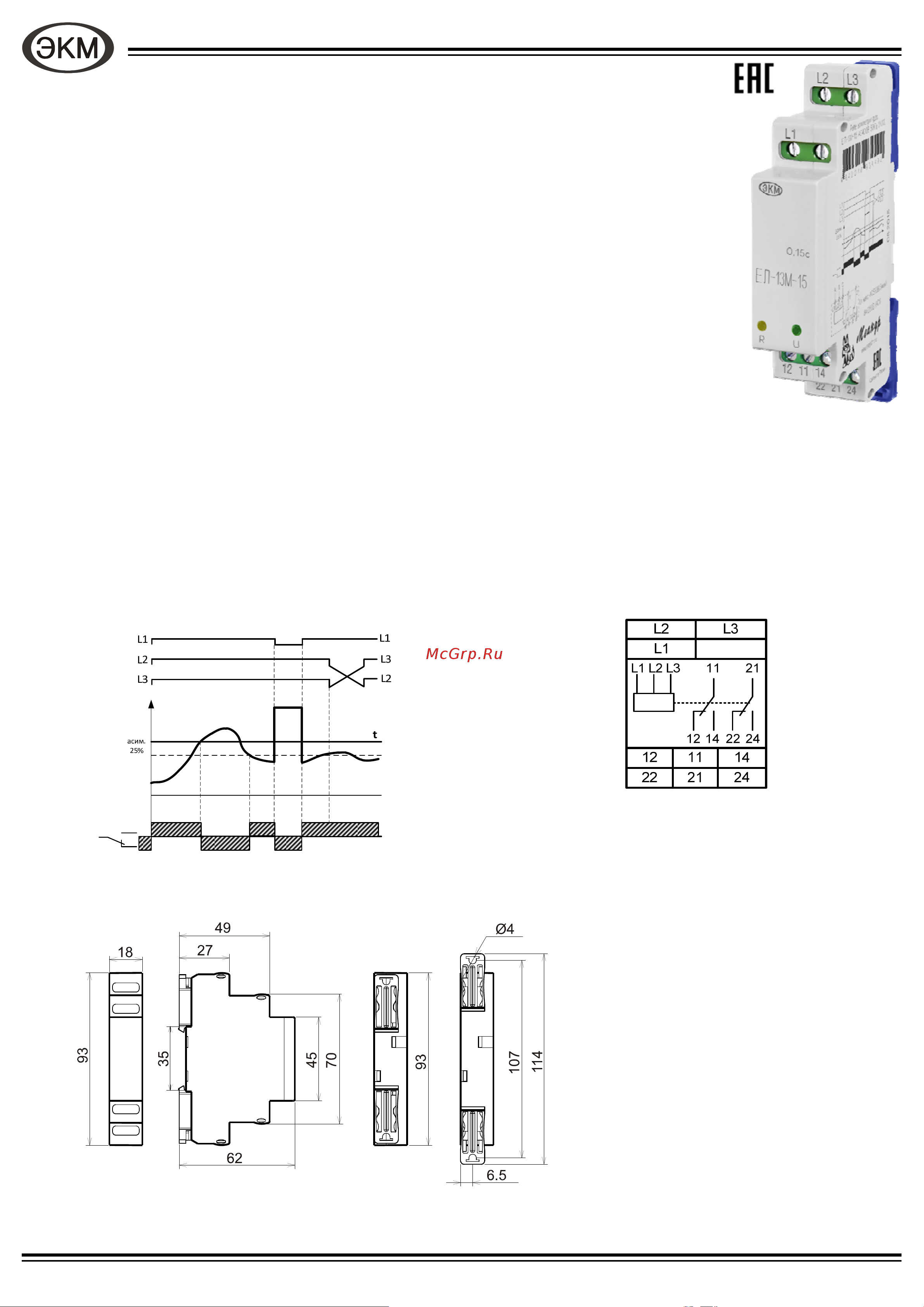

Рис. 2

Рис. 1

Схема подключения

Габаритные размеры

Диаграмма работы

Рис. 3

MP 04.1315 ПС V09.01.17

Важно!

Минимальное расстояние между

аналогичными приборами при

установке на DIN-рейку должно быть

не менее 5 мм.
