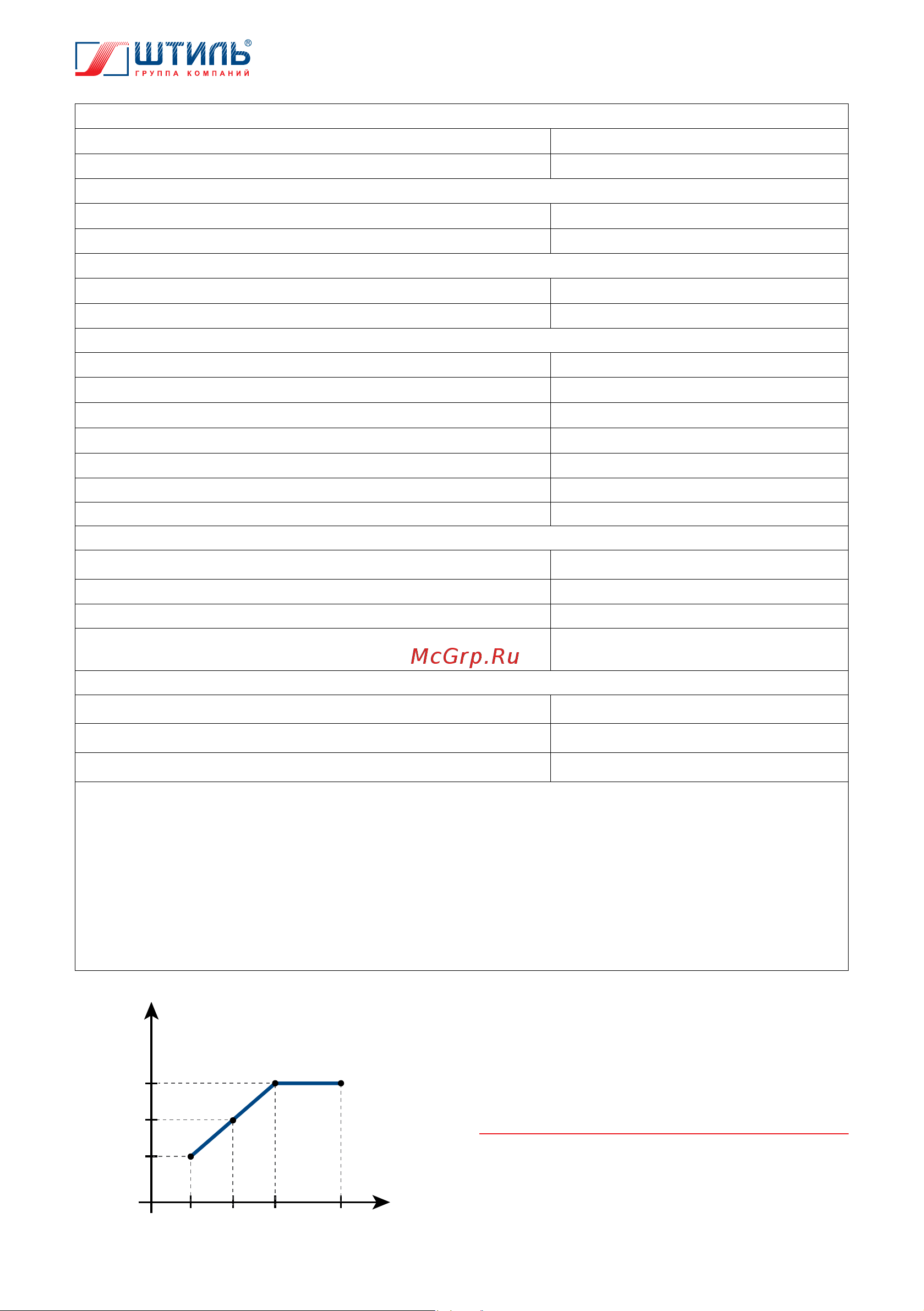

Рисунок 17. Зависимость выходной мощно-
сти от входного напряжения
90 135 165 310
Входное
напряжение
номинальная мощность
Выходная
мощность
100%
80%
60%
0
- ИнСтаб IS5000RT, IS8000RT, IS10000RT
Горизонтольная установка в стойку 130х484х420
Вертикальная установка 459х250х420
- ИнСтаб IS7000RT
Горизонтольная установка в стойку 130х484х355
Вертикальная установка 459х250х355
- ИнСтаб IS12000RT, IS15000RT, IS20000RT
Горизонтольная установка в стойку 220х484х500
Вертикальная установка 515х220х500
Масса, не более, кг:
- ИнСтаб IS5000RT 10
- ИнСтаб IS7000RT 11
- ИнСтаб IS8000RT, IS10000RT 13
- ИнСтаб IS12000RT, IS15000RT 23
- ИнСтаб IS20000RT 26
Степень защиты от пыли и влаги IP20
Тип охлаждения принудительное, вентиляторное
Эксплуатационные ограничения
Диапазон рабочей температуры, °С от плюс 5 до плюс 40
Диапазон температуры хранения,°С от минус 40 до плюс 40
Относительная влажность, % (без конденсата) от 0 до 80
Дополнительные требования к транспортированию и
хранению
пункт 6 данного РЭ
Надежность
Наработка на отказ, не менее
4
, ч
150 000
Срок службы, не менее
4
, лет
10
Гарантийный срок
4
, месяца
24
1
Зависимость выходной мощности стабилизатора от значения входного напряжения питающей сети
переменного тока представлена на рисунке 17.
2
Отклонение частоты выходного напряжения определяется частотой сети.
ВНИМАНИЕ! Стабилизатор напряжения не производит стабилизацию частоты.
3
Высота х Ширина х Глубина.
4
Указанные ресурсы действительны при соблюдении потребителем требований данного руководства
по эксплуатации.
