Штиль ИнСтаб IS5000RT [7/38] 3 5 6 7

[ 8 ]

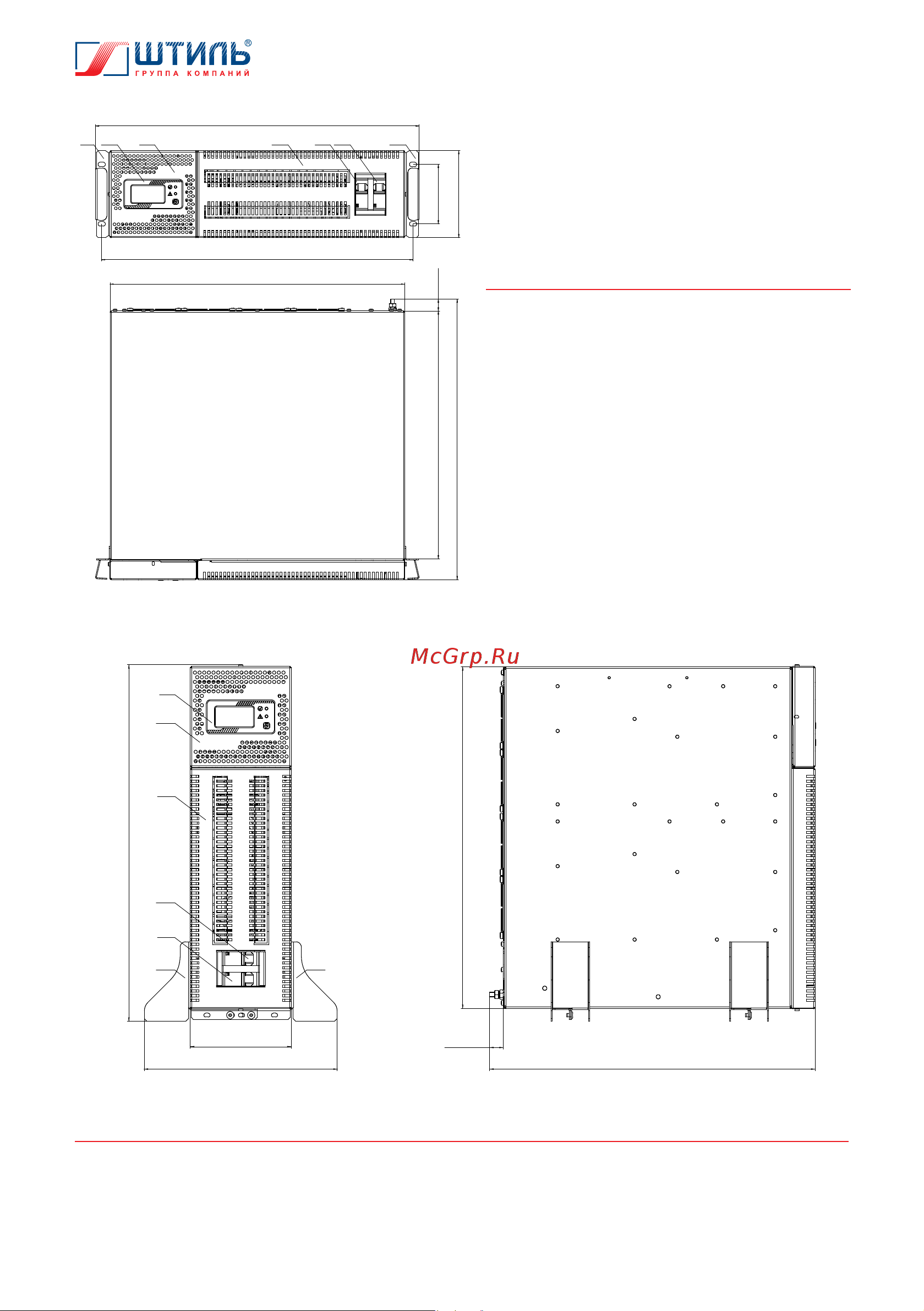

Рисунок 3а. Габаритные размеры и

компоненты стабилизаторов Штиль

IS5000RT, IS8000RT и IS10000RT

(горизонтальная установка)

1 – кронштейн для горизонтального

крепления;

2 – ЖК-дисплей со светодиодными

индикаторами и кнопкой управления;

3 – поворотная часть передней панели;

4 – неповоротная часть передней панели;

5 – автоматический выключатель «Сеть»;

6 – автоматический выключатель «Байпас»;

7 – кронштейн для горизонтального

крепления.

1 – ЖК-дисплей со светодиодными

индикаторами и кнопкой управления;

2 – поворотная часть передней панели;

3 – неповоротная часть передней панели;

Рисунок 3б. Габаритные размеры и компоненты стабилизаторов Штиль IS5000RT, IS8000RT и

IS10000RT (вертикальная напольная установка)

130

1 2 3 5 6 7

420

465

484

440

371 17,5

6 7

130

250

17,5

440

420

4 – автоматический выключатель «Сеть»;

5 – автоматический выключатель «Байпас»;

6 – упор для вертикальной установки;

7 – упор для вертикальной установки.
