Штиль ИнСтаб IS5000RT [8/38] 3 5 6 7 4

[ 9 ]

1 – кронштейн для горизонтального

крепления;

2 – ЖК-дисплей со светодиодными

индикаторами и кнопкой управления;

3 – поворотная часть передней панели;

4 – неповоротная часть передней панели;

5 – автоматический выключатель «Сеть»;

6 – автоматический выключатель «Байпас»;

7 – кронштейн для горизонтального

крепления.

1 – ЖК-дисплей со светодиодными

индикаторами и кнопкой управления;

2 – поворотная часть передней панели;

3 – неповоротная часть передней панели;

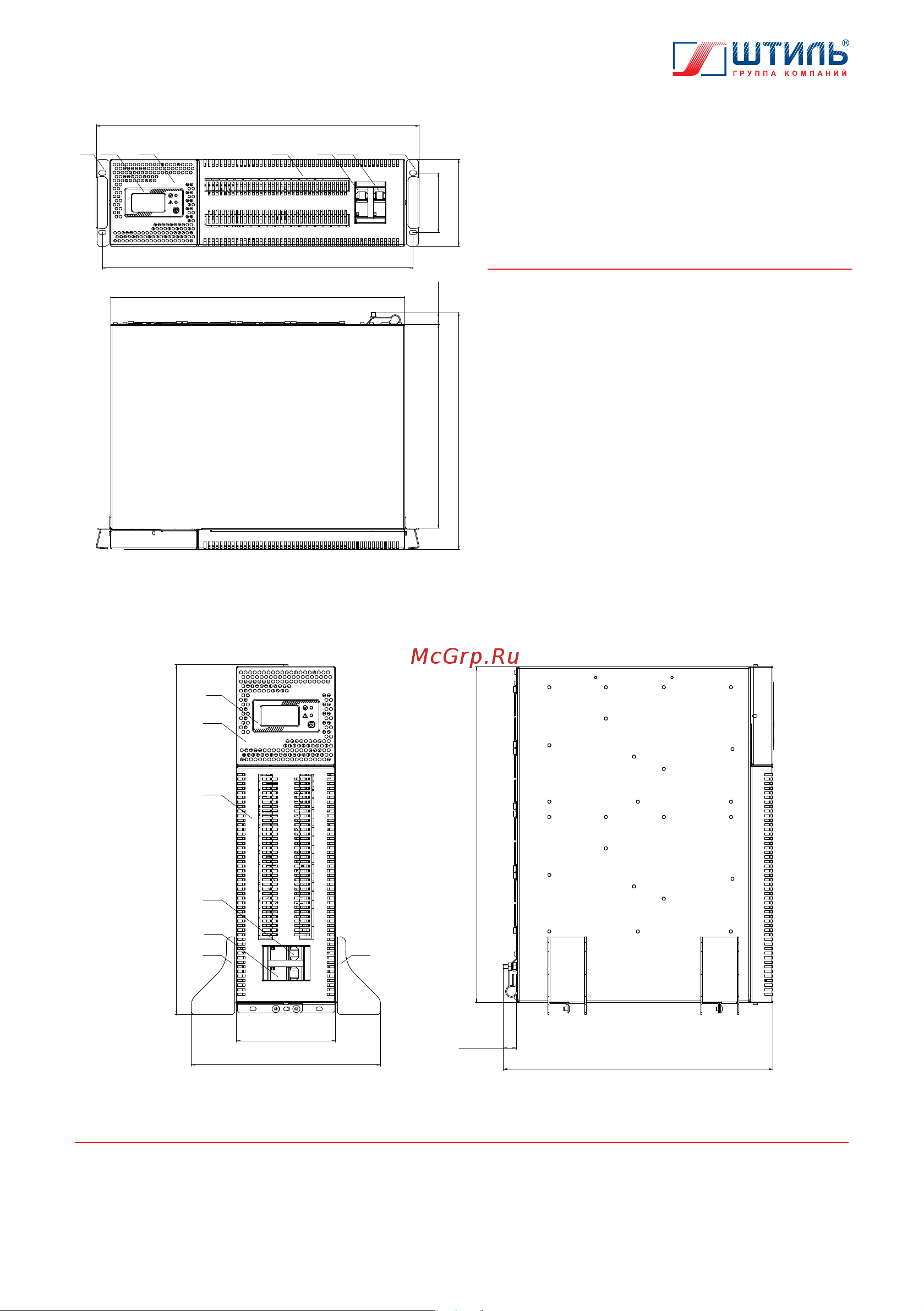

Рисунок 4а. Габаритные размеры и

компоненты стабилизатора Штиль

IS7000RT (горизонтальная установка)

Рисунок 4б. Габаритные размеры и компоненты стабилизатора Штиль IS7000RT

(вертикальная напольная установка)

130

1 2 3 5 6 74

484

465

440

355

306 17,5

6 7

130

250

440

17,5

355

4 – автоматический выключатель «Сеть»;

5 – автоматический выключатель «Байпас»;

6 – упор для вертикальной установки;

7 – упор для вертикальной установки.
