![Штиль ST250 [12/70] Рисунок 6 структурная схема принципа работы ибп](/img/pdf.png)
Штиль ST250 [12/70] Рисунок 6 структурная схема принципа работы ибп
![Штиль SW250 [12/70] Рисунок 6 структурная схема принципа работы ибп](/views2/1833663/page12/bgc.png)
[ 13 ]
1.3 Принцип работы
Изделие представляет собой источник бесперебойного питания с однофазным входом и од-
нофазным выходом. Принцип работы изделия построен на двойном преобразовании напря-
жения: из входного переменного в постоянное и из постоянного обратно - в выходное пере-
менное.
Структурная схема принципа работы ИБП представлена на рисунке 6.
Описание возможных состояний ИБП приведено в таблице 2.
Описание основных компонентов ИБП приведено в таблице 3.

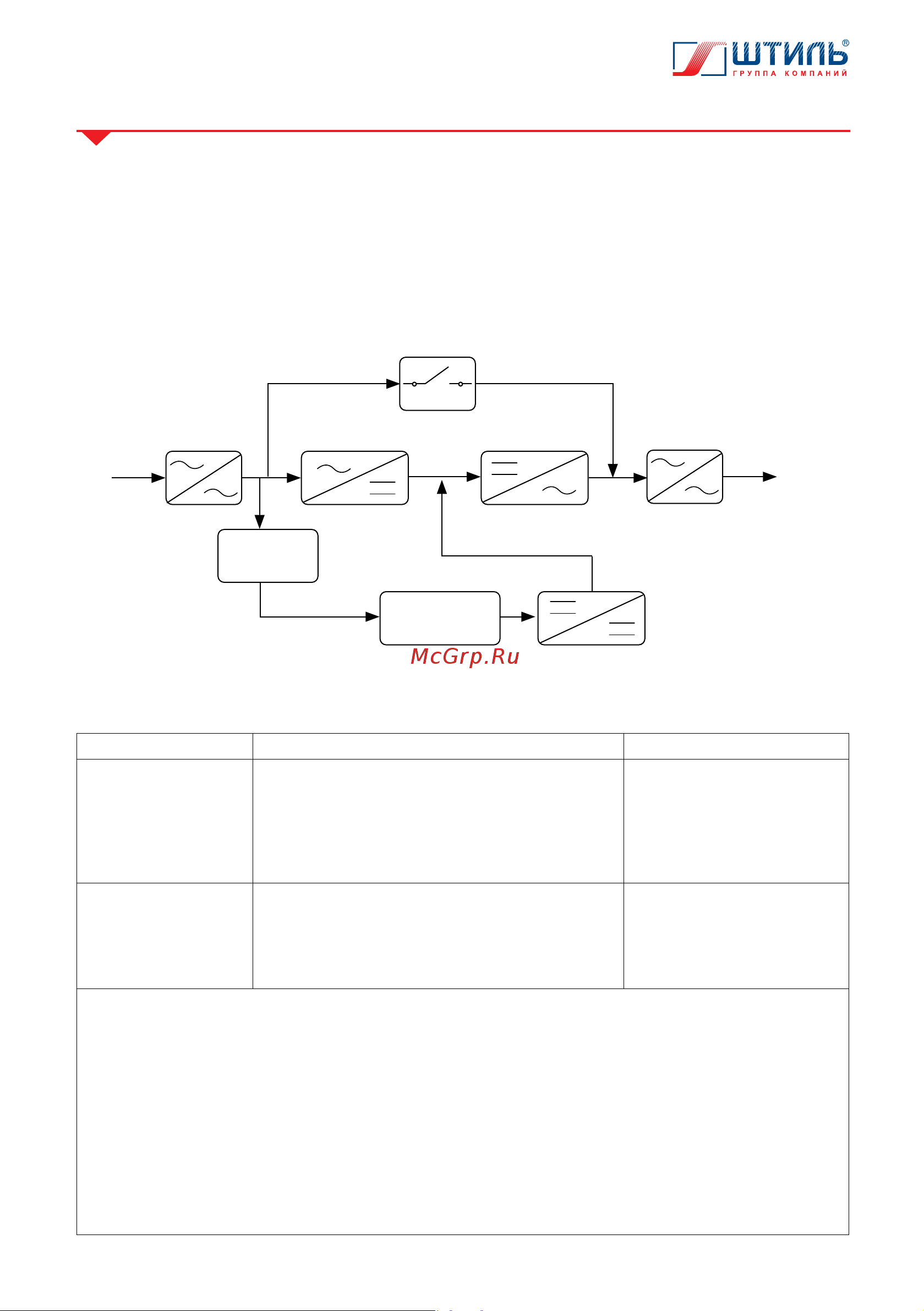

Рисунок 6. Структурная схема принципа работы ИБП
Аккумуляторные
батареи
Зарядное
устройство
Вход (L, N) Выход (L, N)
Таблица 2. Возможные состояния ИБП
Состояние Описание состояния Особенности состояния
Работа от сети ИБП работает от входной сети и подает напряже-
ние на выход либо через цепь с выпрямителем и
инвертором, либо через байпас.
ИБП находится в данном состоянии при сетевых па-
раметрах (частота и значение напряжения), находя-
щихся в допустимом диапазоне (таблица 9)
Возможны два режима рабо-
ты (таблица 4) и три режима
байпаса (таблица 5)
Работа от АБ (автоном-
ная работа)
ИБП работает от АБ и подаёт напряжение на выход
через DC/DC-конвертер и инвертор.
ИБП находится в данном состоянии при выходе
сетевых параметров из допустимого диапазона
(таблица 9)
Длительность работы от АБ
определяется ёмкостью и
уровнем заряда АБ, а также
величиной нагрузки
Если заводские настройки изделия не менялись, то при подаче на вход напряжения ИБП автоматически запуска-
ется и начинает питать нагрузку:
• через цепь с выпрямителем и инвертором, если параметры входного (сетевого) напряжения лежат в
допустимом диапазоне;
• от АБ, если параметры входного напряжения лежат вне допустимого диапазона.
Переключение ИБП между сетью и АБ осуществляется автоматически при изменении параметров входного на-
пряжения (выход из допустимого диапазона/возвращение в допустимый диапазон).
Принудительный перевод изделия на работу от АБ (через кнопки управления или ПО «Shtyl Device Manager»), при
нахождении параметров входного напряжения в допустимом диапазоне, невозможен (за исключением запуска
теста АБ – таблица 8).
В случае отсутствия входного напряжения возможен запуск ИБП от батарей (холодный старт) с помощью нажатия
кнопки «Вкл».
Выпрямитель
Входной
фильтр
Выходной
фильтр
Инвертор
Байпас
DC/DC-конвертер
