Положение верхнего кронштейна, соответствующее АБ с ёмкостью 17 Ач, представлено на
рисунке 13а, соответствующее АБ с ёмкостью 26 Ач – на рисунке 13б, соответствующее АБ
с ёмкостью 33 Ач – на рисунке 13в, соответствующее АБ с ёмкостью 40 Ач – на рисунке 13г.
10. Вернуть переднюю панель в исходное положение, предварительно присоединив контакт
заземления.
11. Зафиксировать показанные на рисунке 11 винты.

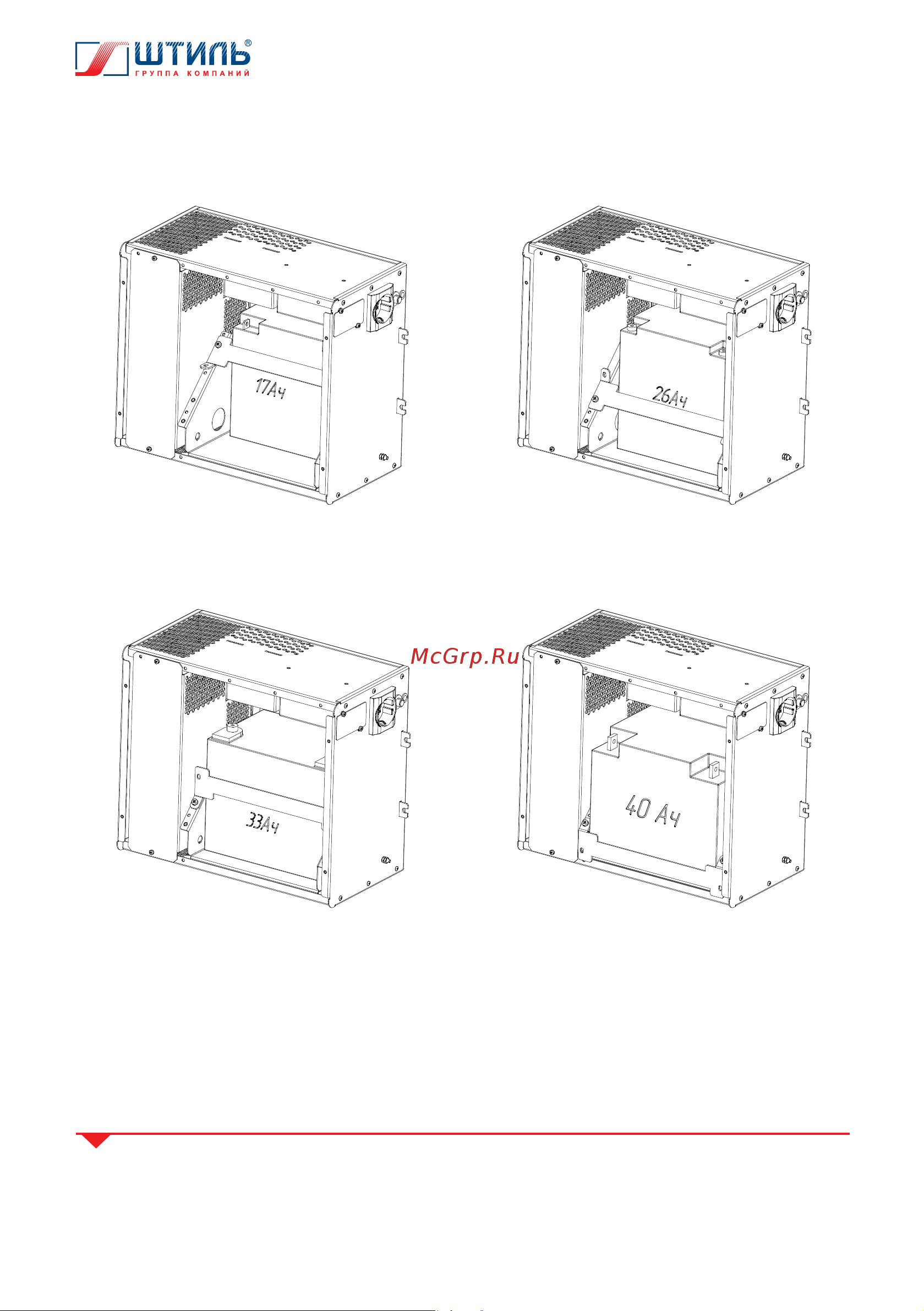

Рисунок 13а. Положение верхнего кронштей-
на при установке в ИБП Штиль SW250 АБ с
ёмкостью 17 Ач
Рисунок 13в. Положение верхнего кронштей-
на при установке в ИБП Штиль SW250 АБ с
ёмкостью 33 Ач
Рисунок 13б. Положение верхнего кронштей-
на при установке в ИБП Штиль SW250 АБ с
ёмкостью 26 Ач
Рисунок 13г. Положение верхнего кронштей-
на при установке в ИБП Штиль SW250 АБ с
ёмкостью 40 Ач
3.3.3 Установка внутренней АБ в ИБП Штиль ST250
Порядок действий при установке внутренней АБ в ИБП Штиль ST250:
1. Установить ИБП согласно пункту 3.2 в помещении с условиями, соответствующими эксплу-
атационным ограничениям (таблица 9, пункт 3.2).
