10

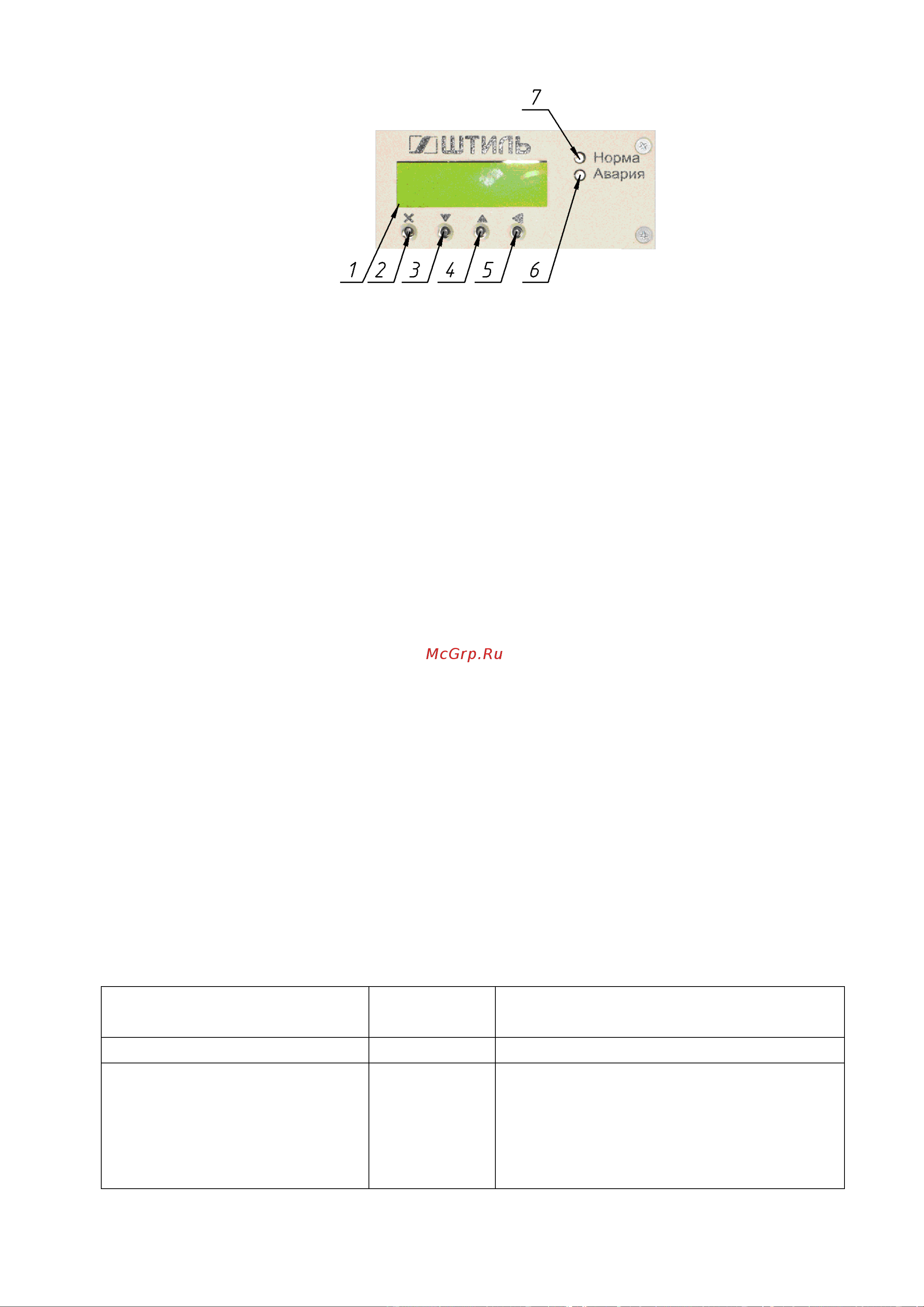

1 – ЖК-дисплей;
2 – кнопка «ОТМЕНА»;
3 – кнопка «ВНИЗ»;
4 – кнопка «ВВЕРХ»;
5 – кнопка «ВВОД»;
6 – светодиод «АВАРИЯ»;
7– светодиод «НОРМА»
Рисунок 1.5 – ЖК-дисплей, клавиатура, светодиодная сигнализация
1.3.2 Двухстрочный ЖК-дисплей (рисунок 1.5) в режиме основного
экрана показывает:
- в левом верхнем углу - состояние контактов байпаса (INV – инвертор,
AC – сеть, OFF – выход отключен);
- в первой строке - значения выходного напряжения и полного
выходного тока;
- во второй строке - по умолчанию активную мощность, отдаваемую
в нагрузку.
При нажатии клавиш «ВВЕРХ», «ВНИЗ» будет отображаться
следующие измеренные параметры:
- «Pакт. Инв:» - активная мощность инвертора,
- «Рполн. Инв:» - полная мощность инвертора,
- «Uвх:» - входное напряжение,
- «Темп» - температура,
- «Uсети» - напряжение сети.
При возникновении неисправности, превышении допустимых значений
в различных режимах и аварии во второй строке ЖК-дисплея выводится
соответствующее сообщение (таблица 1.10).
1.3.3 Светодиодные индикаторы (рис 1.5) предоставляют информацию
о состоянии инвертора. Цвет и назначение светодиодов приведены
в таблице 1.9
Таблица 1.9 – Назначение светодиодной сигнализации
Наименование
светодиодного индикатора
Цвет
Назначение
Норма
Зеленый
Светится, если инвертор работает
Авария
Красный
Светится, если инвертор находится
в режиме аварии.
При этом выход инвертора
отключен от разъема «ВЫХОД
~220 В».
