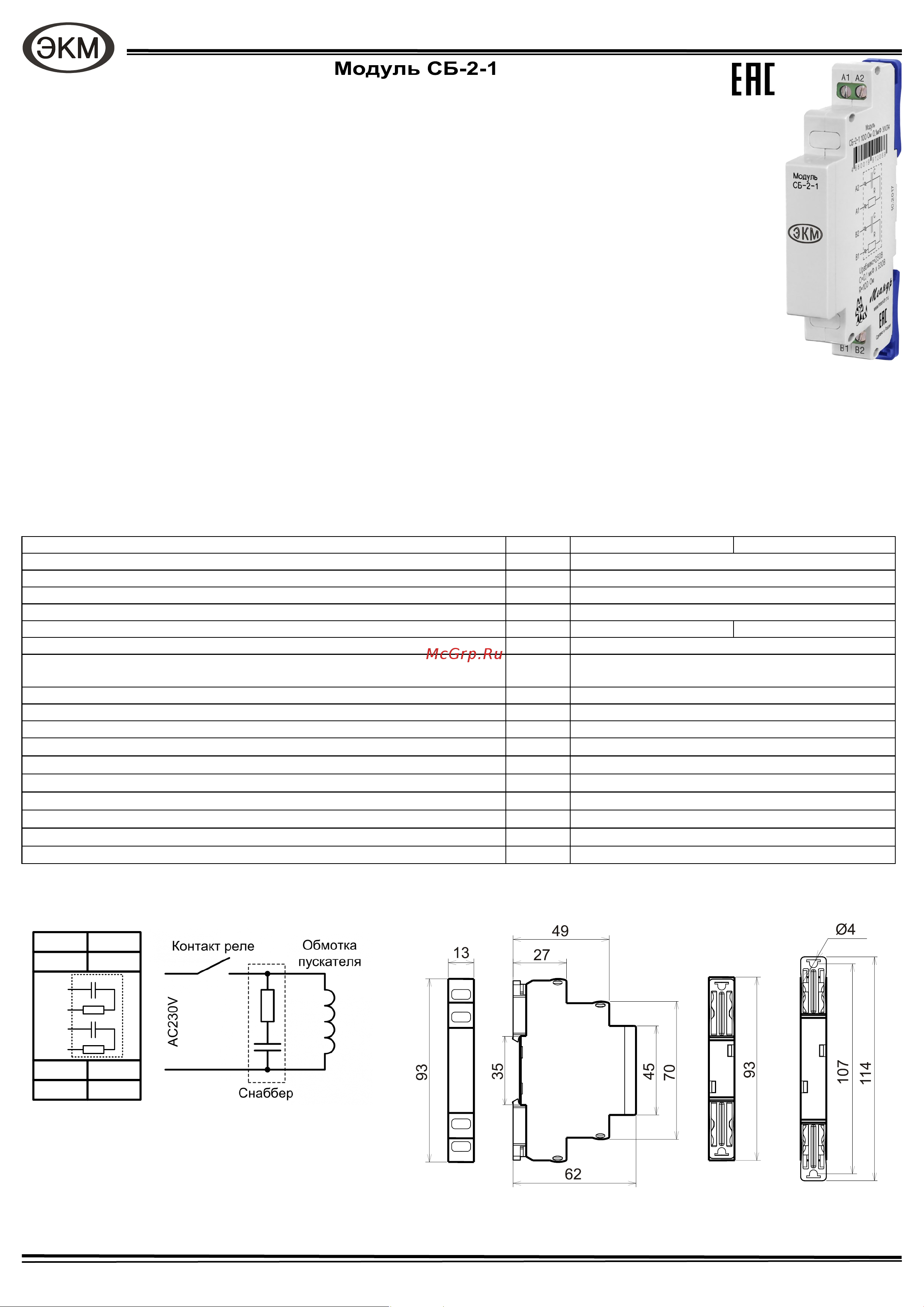

Меандр СБ-2-1 Паспорт онлайн

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ТУ 3428-006-31928807-2014

Назначение

Модуль СБ-2-1 (далее модуль) предназначен для защиты коммутирующих контактов от разрушительного

действия выбросов напряжения возникающих при коммутации обмоток электромагнитных устройств, таких как

реле, контакторы, электромагнитные пускатели и пр. Также модуль может применяться для уменьшения скорости

нарастания напряжения dU/dt различных силовых полупроводниковых приборов (мощные транзисторы, тиристоры

симисторы и пр). Технические характеристики приведены в таблице.

Конструкция

Модуль выпускаются в унифицированном пластмассовом корпусе с передним подключением коммутируе-

мых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ров-

ную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает

надёжный зажим проводов сечением до 2.5мм

. Габаритные размеры модуля представлены на рис. 2. Модуль устанавливается па-

раллельно коммутируемой обмотке или параллельно контакту, коммутирующего обмотку. Предпочтительно устанавливать парал-

лельно обмотке, т.к. в этом случает короче путь протекания тока от обмотки до снаббера, а соответственно, меньше создаваемых

помех. При токах коммутации более 5А, цепи А-А и В-В можно включать параллельно. Схема модуля представлена на рис. 1.

МР 28.0513.01/02 ПС V08.02.21

Технические характеристики

Параметр Ед.изм. СБ-2-1 100Ом СБ-2-1 20Ом

Номинальное рабочее напряжение В 250

Максимальное рабочее напряжение В 400

Ёмкость конденсатора мкФ 0.1

Рабочее напряжение конденсатора В 630

Сопротивление резистора Ом 100 20

Мощность резистора Вт 1

Климатическое исполнение и категория размещения по ГОСТ 15150-69

(без образования конденсата)

УХЛ4

Диапазон рабочих температур °С -25...+55

Температура хранения °С -40...+70

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность % до 80 (при 25°С)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62

Масса, не более кг 0.1

Таблица

Габаритные размеры Схема подключения

Рис. 2

Рис. 1

 2 защитные снабберные цепочки в одном, ультратонком корпусе (13мм)

 Предназначен для подавления выбросов напряжения, возникающих при коммутации ин-

дуктивных компонентов (электромагнитные реле, пускатели, контакторы и пр.)

 Применение защитных RC-цепочек в несколько раз увеличивает срок службы контактов

коммутирующих обмотки

 Уменьшаются помехи, возникающие при коммутациях

А1

А2

В2

В1

А1

А2

В1

В2
