ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Выключатель модульный

ГОСТ IEK 60947-5-1-2014

Назначение

Выключатель модульный ВКМ (далее выключатель) предназначен для использования в

жилищных и промышленных проводках и охранных системах. Технические характеристики

приведены в таблице.

Конструкция

Выключатель выпускаются в унифицированном пластмассовом корпусе с передним

подключением коммутируемых электрических цепей. Крепление осуществляется на монтаж-

ную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для

установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм

обеспечивает надёжный зажим проводов сечением до 2.5мм

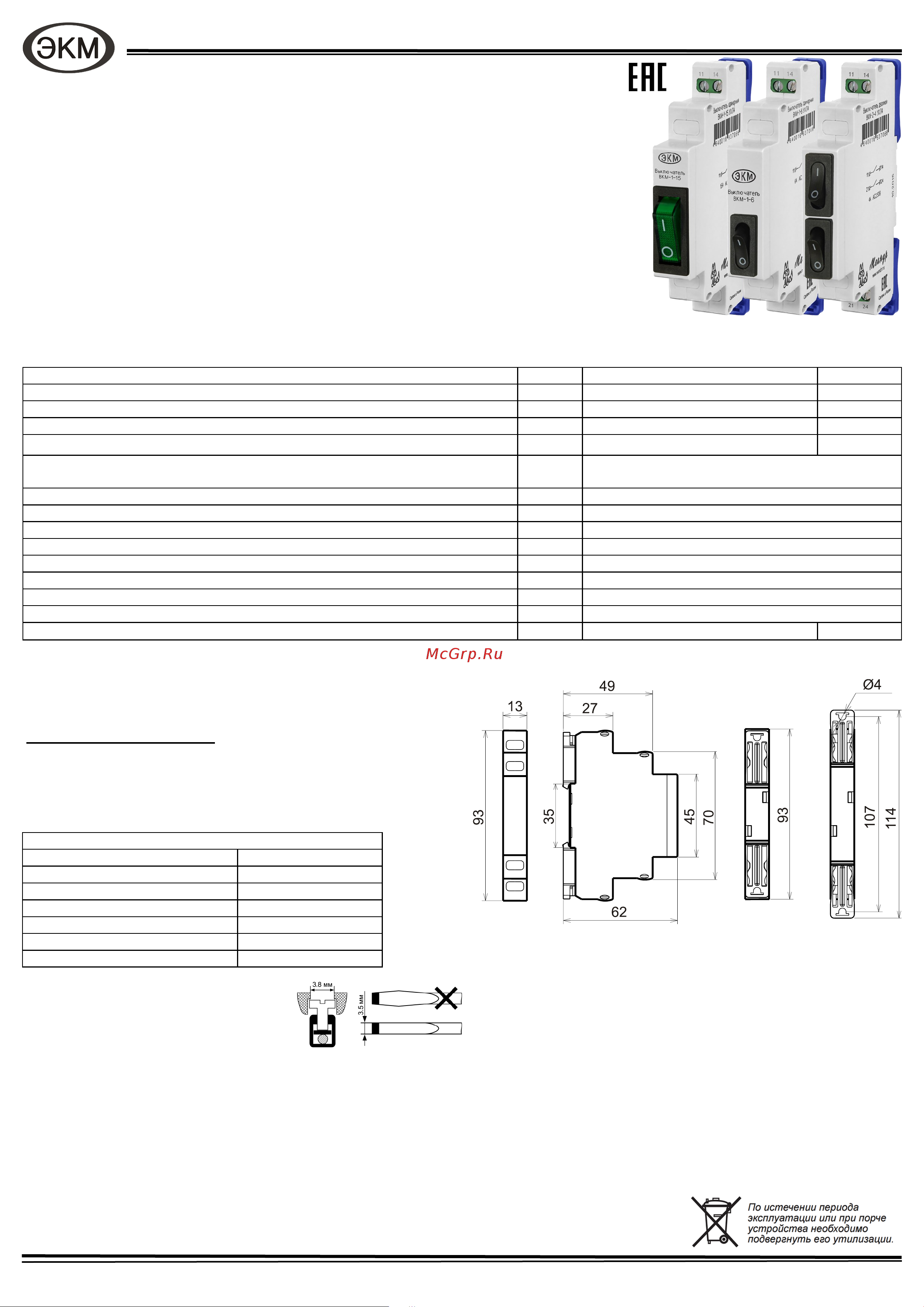

. Габаритные размеры модуля представлены на рис. 1.

МР 28.0813 ПС V10.04.22

Таблица

Габаритные размеры

Рис. 1

Код для заказа (EAN-13)

наименование артикул

ВКМ-1к 15A AC250В УХЛ4 2000016933574

ВКМ-1з 15A AC250В УХЛ4 2000016933567

ВКМ-1ж 15A AC250В УХЛ4 2000016933550

ВКМ-1 6A AC250В УХЛ4 4640016938698

ВКМ-1 4A AC250В УХЛ4 4640016938667

ВКМ-2 4A AC250В УХЛ4 4640016938674

Комплект поставки

1. Выключатель ВКМ - 1 шт.

2. Паспорт - 1 экз.

3. Пакет - 1 шт.

Пример записи для заказа:

Выключатель одинарный ВКМ-1к 15А АС250 УХЛ4

Где: ВКМ - название изделия,

1к - количество коммутируемых цепей, цвет красный

15 - максимальный коммутируемый ток в А,

УХЛ4 - климатическое исполнение

 Возможность крепления на рейку-DIN и на ровную поверхность

 Передние присоединение проводников

 Корпус шириной 3/4 модуля (13 мм)

Технические характеристики

Параметр Ед.изм. ВКМ-1-15, ВКМ-1-6, ВКМ-1-4 ВКМ-2-4

Количество коммутируемых цепей шт. 1 2

Номинальное рабочее напряжение В 250 250

Номинальный ток (по исполнениям) А 8, 6, 4 4

Максимальный коммутируемый пусковой ток (не более 1 сек.) А 15, 8, 5 5

Климатическое исполнение и категория размещения по

ГОСТ 15150-69 (без образования конденсата)

УХЛ4

Диапазон рабочих температур °С -25...+55

Температура хранения °С -40...+70

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP40 / IP20

Относительная влажность % до 80 (при 25°С)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62

Масса, не более кг 0.1 0.1

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать отвертку 0,6*3,5мм

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

Не содержит драгоценные металлы

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить невоз-

можно, срок исчисляется с даты изготовления (указывается на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии

не принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или нару-

шении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.
