ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле телеуправления РТУ-2 (далее - реле) предназначено для электрической блокировки при управле-

нии двумя взаимоисключающими потребителями. Технические характеристики реле приведены в таблице.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов

питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной

35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки

необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм

. На

лицевой панели прибора расположены: жёлтый индикатор «К1» включения линии 1, жёлтый индикатор «К2» включения линии 2.

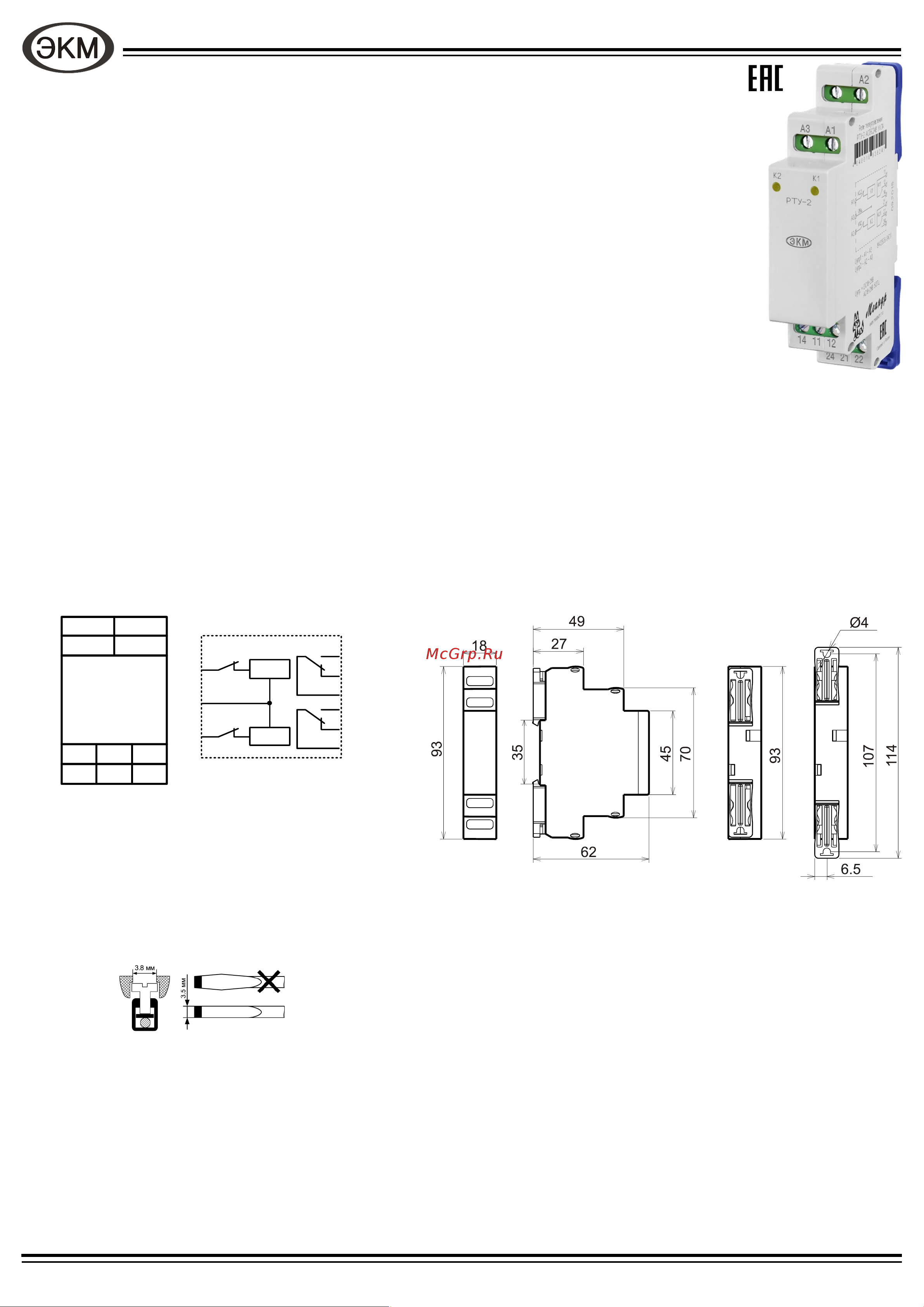

Габаритные размеры приведены на рис. 2.

Подключение и работа реле

Управляющее питание подключается к клеммам А1, А2, А3 реле в соответствии со схемой. Выходные контакты реле подклю-

чаются к схеме управления. Схема подключения показана на рис. 1.

При включении К1 загорается соответствующий светодиод на лицевой панели, а выход К2 автоматически блокируется.

 Электрическая блокировка при управлении двумя взаимоисключающими

потребителями

 Индикация рабочей линии

 2 выходных реле 8А/250В

 Крепление на рейку-DIN или на ровную поверхность

 Корпус шириной 18мм (1 модуль)

MP 16.0115 ПС V02.07.18

Рис. 2

Реле телеуправления РТУ-2

ТУ 3425−003−31928807−2014

Схема подключения

Рис. 1

Габаритные размеры

А1

А2

22 21 24

А3

К1

К2

К2.2

К1.2

Общ.

А1

А2

А3

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать

отвертку 0,6*3,5мм
