Roxton AX-360 [10/25] Подключение внешних акустических систем и усилителей звука

руководство по эксплуатации | версия 1.1 | www.roxton.ru

8. Подключение источников аудиосигнала

Разъёмы LINE групп аудиовходов CHANNEL 4–6 выполнены в виде в виде стереопар RCA, входной сигнал с которых

микшируется из стерео в моно сигналы.

Аудиовходы TELE-PAGING и MIC группы аудиовходов CHANNEL 1 и 2

являются приоритетным. При появлении сиг-

нала на микрофонном входе звук, поступающий с менее приоритетных аудиовходов автоматически приглушается.

Порядок подключения источников аудиосигнала к усилителю:

1. Убедитесь, что питание трансляционного усилителя и всех подключаемых к нему устройств отключено.

2. Для подключения микрофонов к усилителю используйте аудиовходы MIC1, MIC2 и MIC3 с разъёмами типа TRS

6.35 мм, при этом микрофон с наивысшим приоритетом подключается к MIC1.

3. Для подключения аудио источников с линейным уровнем сигнала используйте аудиовходы AUX1 и AUX2 с разъ-

ёмами стереопары RCA.

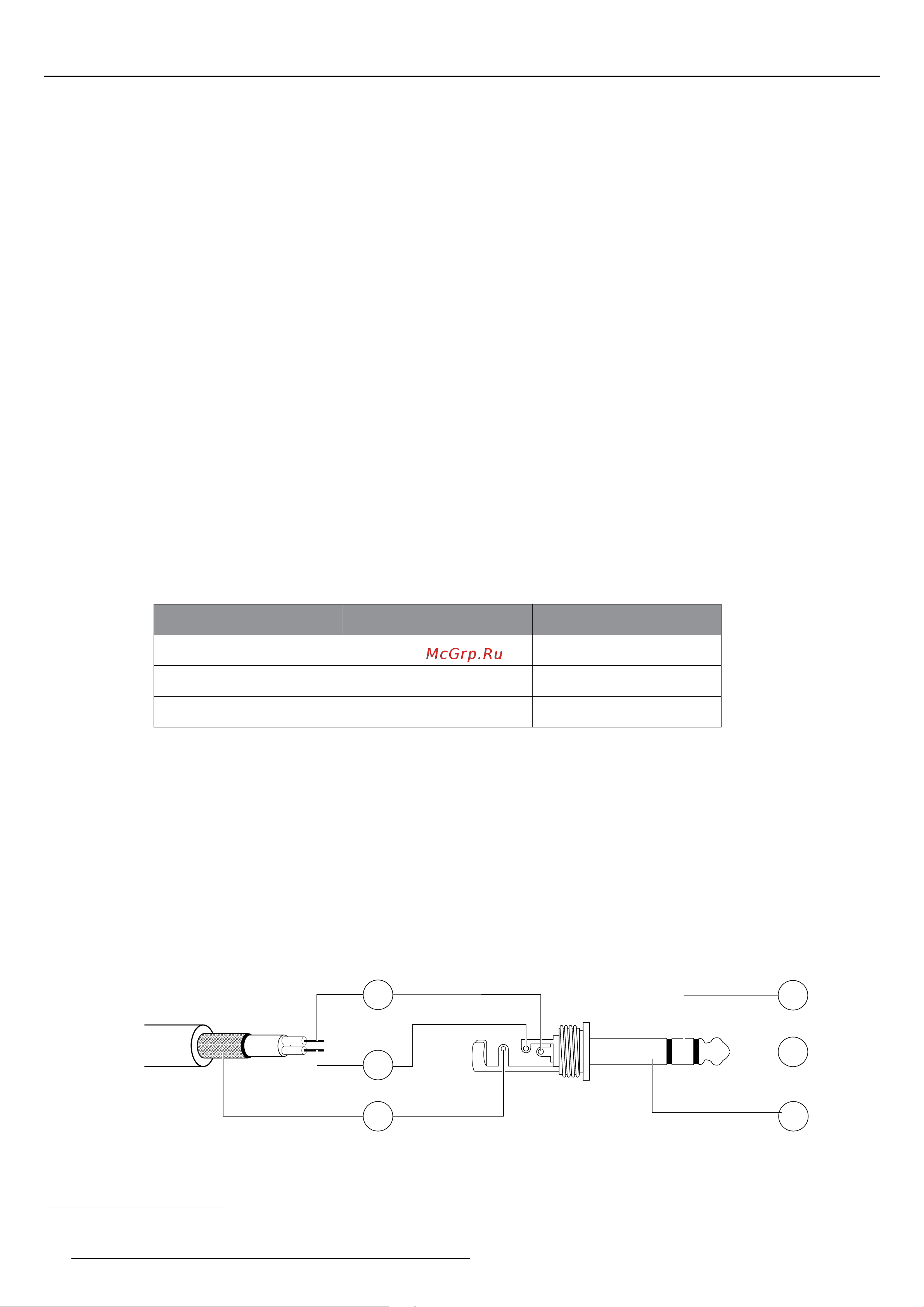

Рисунок 8.1 Схема распайки аудио кабеля и штекера TRS 6.35 мм

Таблица 8.2 Конфигурация аудиовыходов усилителя

8.2. Подключение внешних акустических систем и усилителей звука

8.3. Типы применяемых аудио разъёмов

Разъёмы TRS (TS) (разг. Джек, англ. Jack) — семейство разъёмов для передачи различных типов аналоговых ау-

диосигналов. Используется совместно с двужильным (Рис. 8.1, a) или одножильным (Табл. 8.3) экранированным

аудио кабелем. Существуют три стандартных штекера применяемых в аудио кабелях: Jack (6.35 мм, 1/4 дюйма),

mini-Jack (3.5 мм), micro-Jack (2.5 мм).

3 3

Трансляционный усилитель оборудован тремя аудиовыходами линейного уровня, получаемого с предусилителя. Дан-

ные аудиовыходы предназначены для подключения внешних устройств воспроизведения и обработки аудиосигнала,

а также подключения дополнительных (жарг. линкования) усилителей::

• Активные акустических системы (в т.ч. активные сабвуферы)

• Усилители звука, ресиверы, музыкальные центры

• Микшеры, Процессоры эффектов

При включении функции приглушения (англ. Talkover)

ОБОЗНАЧЕНИЕ ТИП АУДИОСИГНАЛА ТИП РАЗЪЕМА

MUSIC ON HOLD линейный балансный, моно 3-pin Euroblock

PRE-AMP OUT линейный небалансный, моно TS 6.35 мм

LINK OUT линейный небалансный, моно TS 6.35 мм
