9. Подключение громкоговорителей

Перед использованием соединительный кабель (жарг. патч-корд) рекомендуется проверить на отсутствие закорачивания

жил.

Максимальная дальность работы микрофонной консоли составляет 50 метров. Для корректной работы микрофонной

консоли рекомендуется применять экранированные кабели (STP, FTP и т.д.), а также осуществлять прокладку соедини-

тельного кабеля на расстоянии не менее 0.5 метра от потенциальных источников электромагнитных и электростатиче-

ских помех (Силовые кабели, генераторы щиты и т.п.).

Для подключения к трансляционному усилителю микрофонной консоли ROXTON RM-05 применяется кабель связи

типа витая пара категорий 5 или 5e

и разъёмы типа 8P8C (разг. RJ-45)

. Обжим кабеля производится при помощи

специального обжимного инструмента в соответствии со схемой указанной в Таблице 8.4.

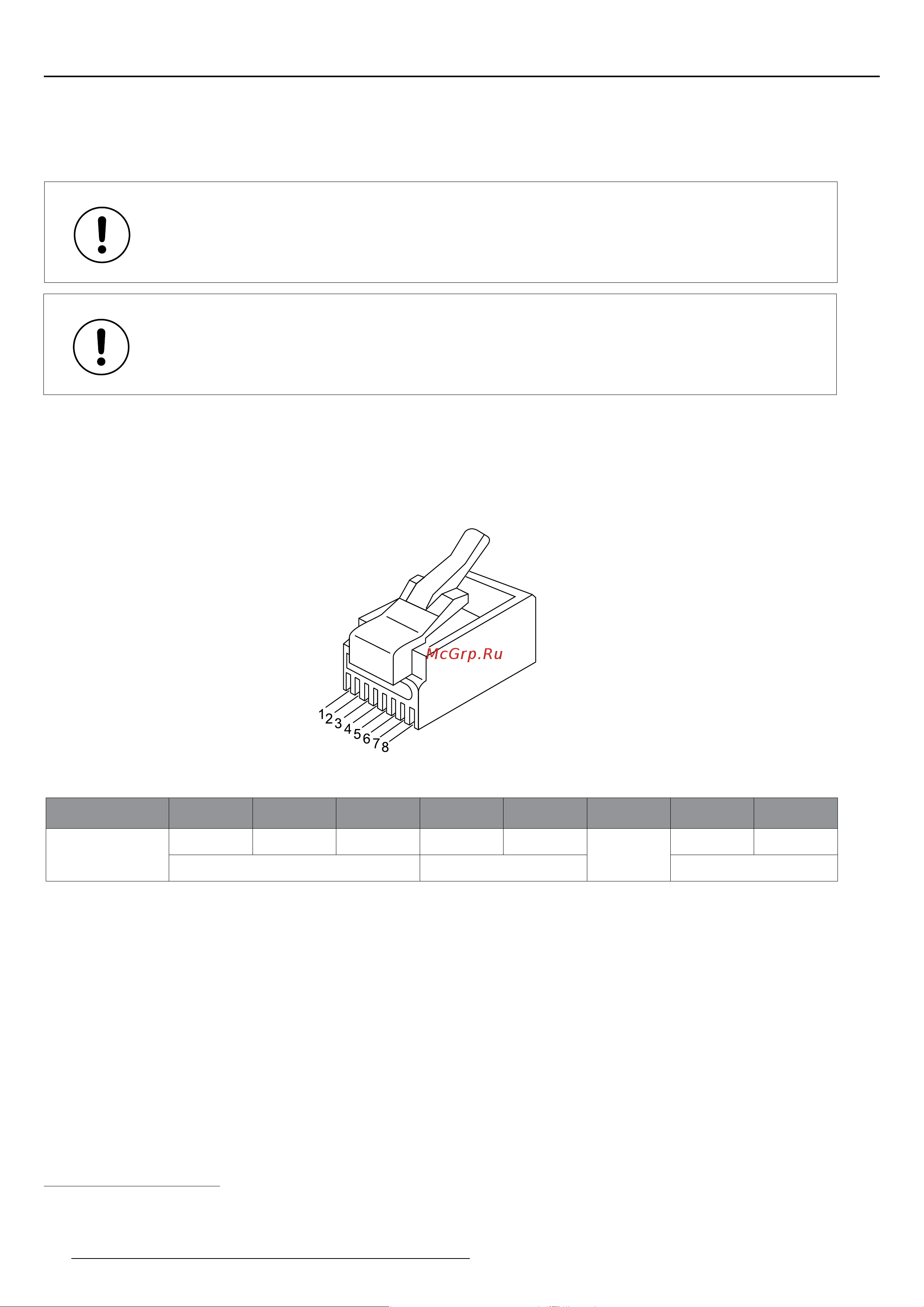

№ Контакта

1 2 3 4 5 6 7 8

Сигнал

+15 В Земля -15 В - +

Земля

+ -

Питание Данные Звук

Таблица 8.4 Схема обжима кабеля микрофонной консоли ROXTON RM-05

В соответствии со стандартами ANSI/TIA/EIA-568-A и ANSI/TIA/EIA-568-B

В соответствии со стандартами ISO/IEC 8877:1992 и IEC 60603 разделы 7-1, 7-2, 7-4, 7-5, и 7-7

8.4. Подключение удалённой микрофонной консоли

ВНИМАНИЕ!

Разъём REMOTE MIC предназначен для подключения только микрофонной консоли ROXTON

RM-05. Подключение других устройств может привести к выходу из строя как трансляционного

усилителя, так и подключаемых к нему устройств.

ВНИМАНИЕ!

Использование неисправного соединительного кабеля, в том числе обжатого по схеме отличной

от указанной в данном руководстве, может привести к выходу из строя микрофонной консоли и

трансляционного усилителя.
