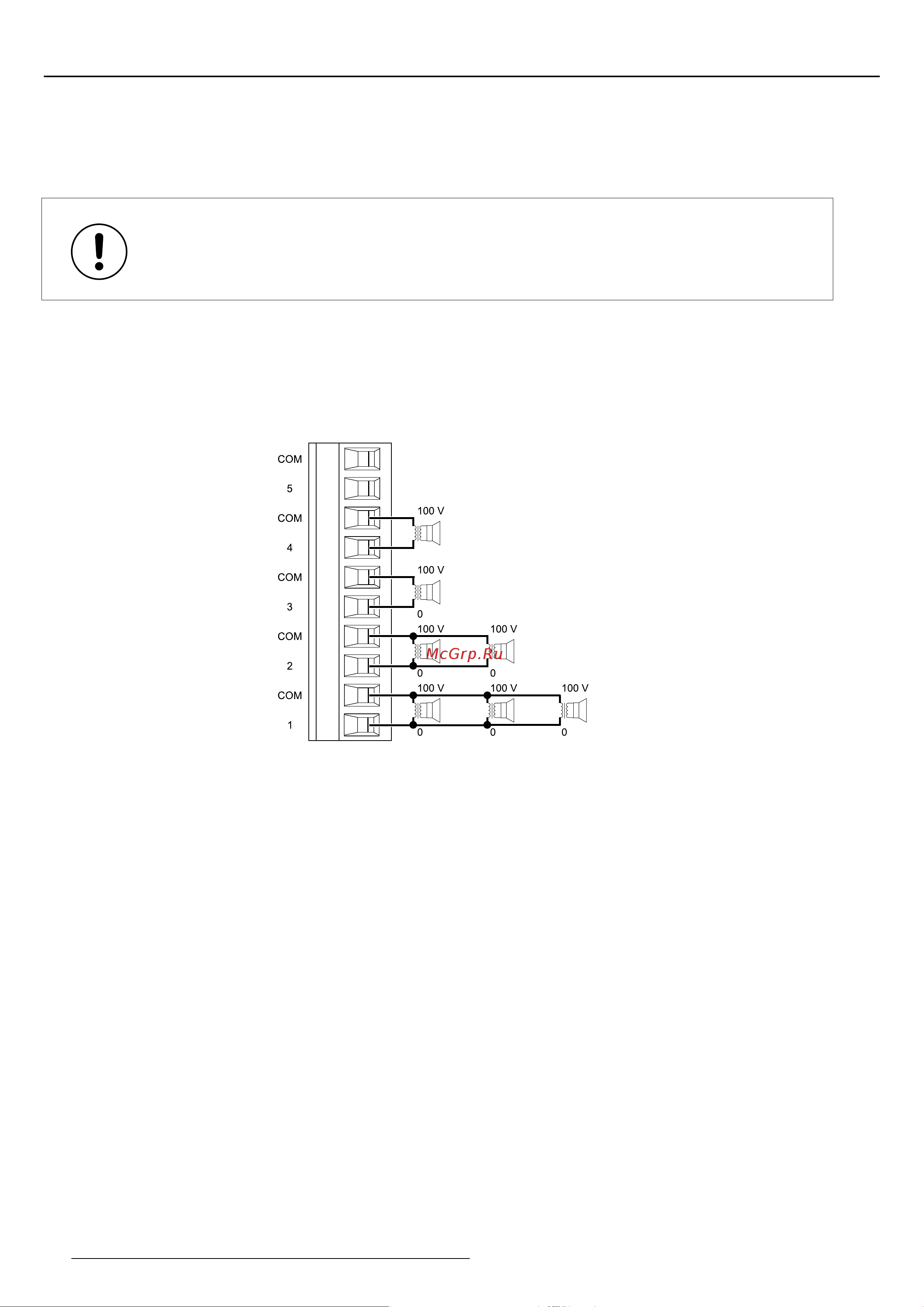

Рисунок 9.2 Схема подключения трансляционных громкоговорителей.

9. Подключение громкоговорителей

Перед подключением трансляционной линии громкоговорителей к трансляционному усилителю рекомендуется

проверить её на отсутствие короткого замыкания.

Порядок подключения трансляционных громкоговорителей 100 В к усилителю напрямую:

1. Убедитесь, что питание трансляционного усилителя и всех подключаемых к нему устройств отключено.

2. К клемме COM подключается общий провод, а к клеммам 1–5 подключается сигнальный (100 В) провод соот-

ветствующей зоны оповещения.

3. Противоположные концы проводов подключаются к трансляционному громкоговорителю напрямую или к ли-

нии оповещения, соблюдая полярность.

9.2 Подключение трансляционных громкоговорителей к усилителю

ВНИМАНИЕ!

Суммарная мощность трансляционных громкоговорителей не должна превышать выходную

мощность трансляционного усилителя.

Трансляционные громкоговорители подключаются к трансляционному усилителю параллельно (Рис 9.3).
