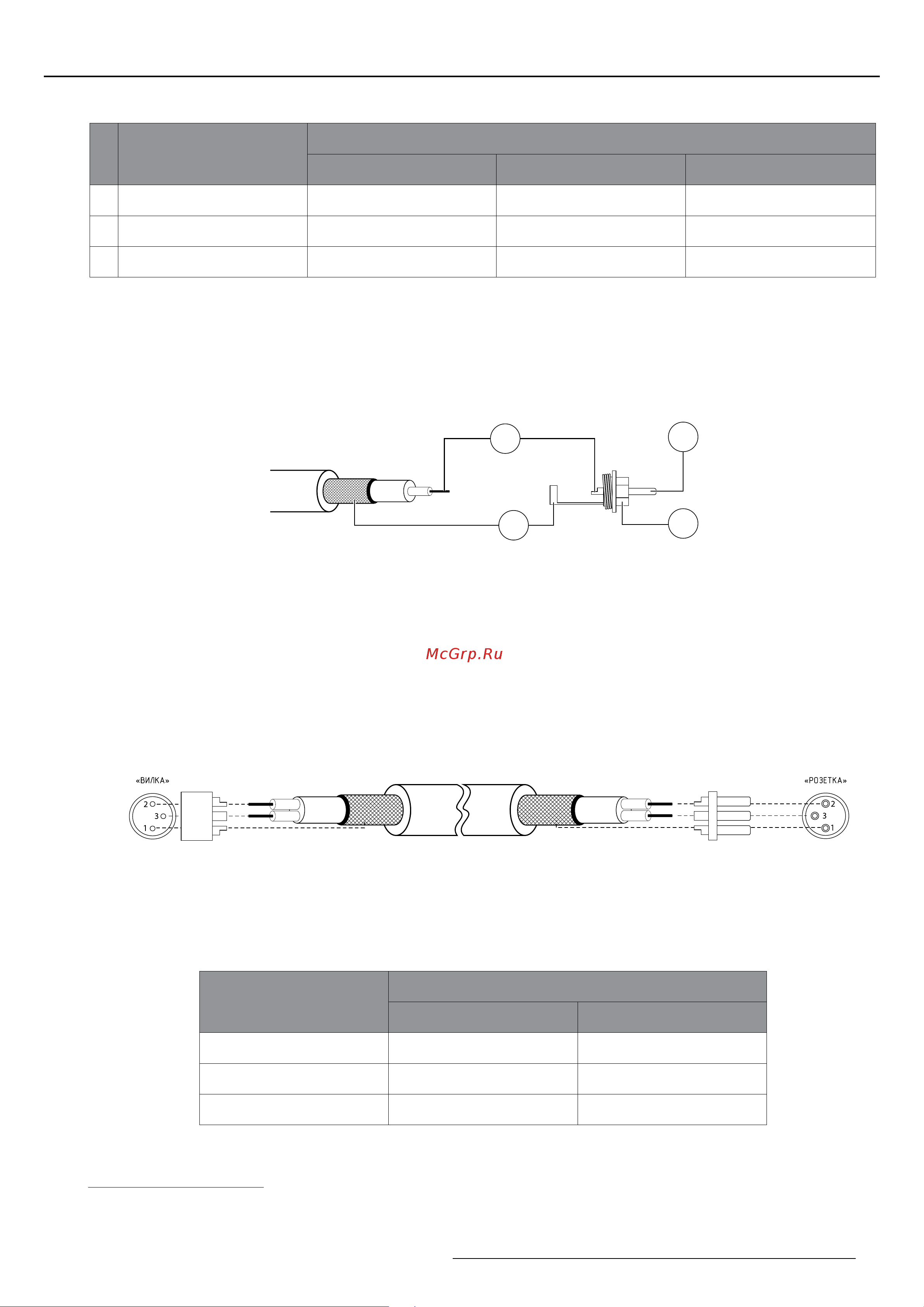

Рисунок 8.2 Схема распайки аудио кабеля и штекера RCA: 1 – Аудиосигнал; 2 – Экран/Земля

Таблица 8.3 Соответствие контактов разъёмов TRS и TS типам передаваемых аудиосигналов

№

обозначение

Контакта

тип аудиосигнала

Небалансный, моно Балансный, моно Небалансный, стерео

8. Подключение источников аудиосигнала

Разъём RCA (разг. Тюльпан) — разъём для передачи аналогового аудиосигнала c двумя контактами для осущест-

вления коммутации (Рис. 8.2). Используется совместно с одножильным экранированным аудио кабелем.

Разъем, в котором отсутствует контакт «Ring» обозначается «TS» и используется совместно с одножильным экранированным кабелем.

При использовании двужильного аудио кабеля с разъёмом TS, жила для контакта «Ring» замыкается на контакт «Sleve» («Земля»)

Рисунок 8.3 Схема распайки аудио кабеля и штекера XLR

Таблица 8.4 Конфигурация аудиовыходов усилителя

Разъём XLR3 – разъём для передачи аналогового аудиосигнала c тремя контактами для осуществления коммутации

(Рис. 8.3). Используется совместно с двужильным экранированным аудио кабелем. Применяется для передачи ба-

лансного аудиосигнала, но может использоваться для передачи и других типов аудиосигналов (Табл. 8.4).
