Roxton AZ-480 [10/24] Подключение внешних акустических систем и усилителей звука

руководство по эксплуатации | версия 1.2 | www.roxton.ru

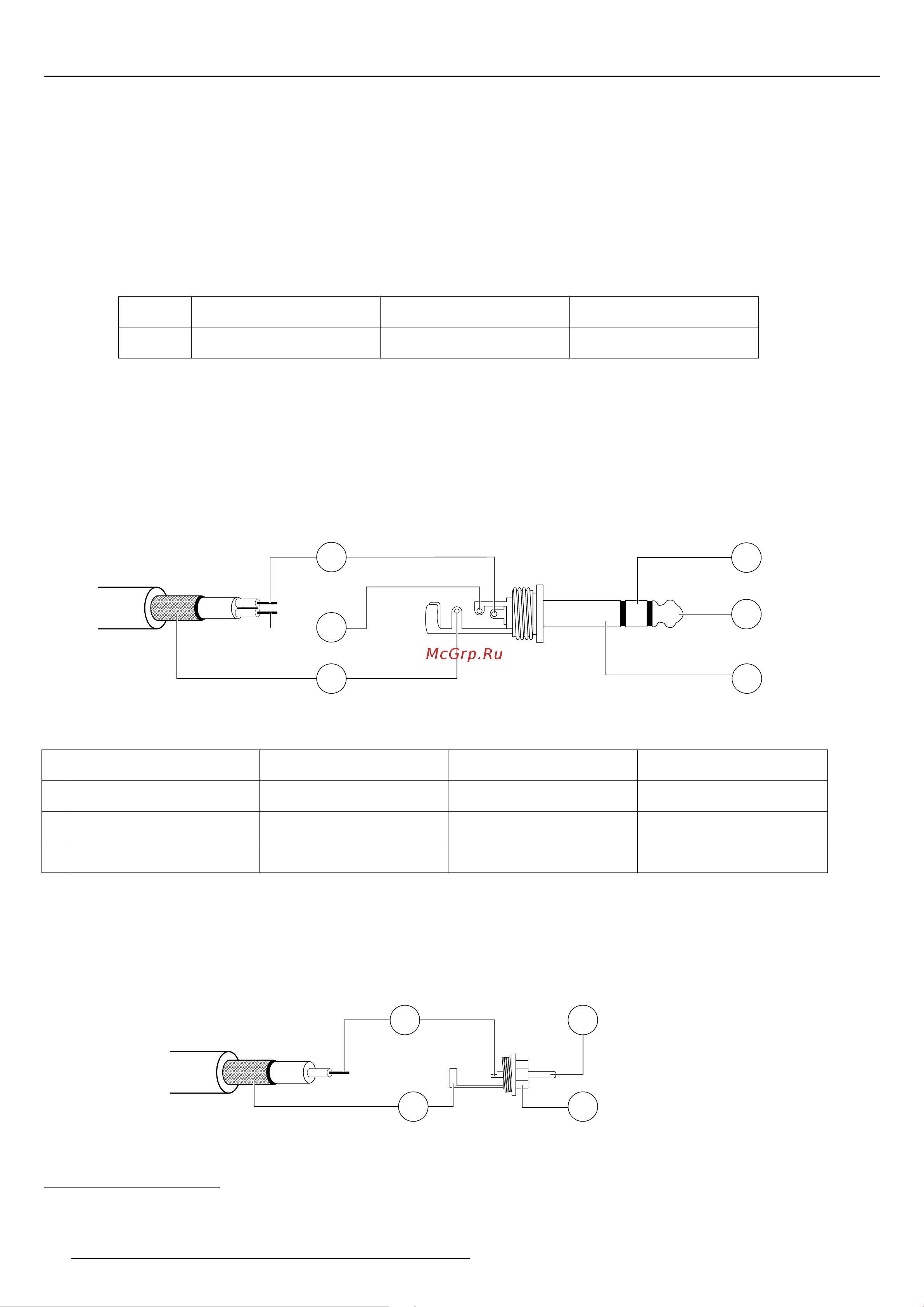

Рисунок 8.2 Схема распайки аудио кабеля и штекера RCA: 1 – Аудиосигнал; 2 – Экран/Земля

Рисунок 8.1 Схема распайки аудио кабеля и штекера TRS 6.35 мм

Таблица 8.3 Соответствие контактов разъёма TRS типам передаваемых аудиосигналов

Таблица 8.2 Конфигурация аудиовыходов усилителя

8.2. Подключение внешних акустических систем и усилителей звука

8.3. Типы применяемых аудио разъёмов

Разъём TRS 6.35 мм (разг. Джек, англ. Jack) — разъём для передачи аналогового аудиосигнала c тремя контактами

для осуществления коммутации (Рис. 8.1). Используется совместно с двужильным экранированным аудио кабелем.

Позволяет передавать различные типы аудиосигналов (Таб. 8.1).

Контакт/Тип сигнала Небалансный, моно Балансный, моно Небалансный, стерео

1 Tip Аудиосигнал Аудиосигнал (прямой) Аудиосигнал (левый)

2 Ring Отсуствует

Аудиосигнал (инверсный) Аудиосигнал (правый)

3 Sleve Земля/Экран Земля/Экран Земля/Экран

Обозначение Тип аудиосигнала Тип разъема

Выход 1 OUT линейный небалансный, моно 2xRCA

3 3

8. Подключение источников аудиосигнала

Разъём RCA (разг. Тюльпан) — разъём для передачи аналогового аудиосигнала c двумя контактами для осущест-

вления коммутации (Рис. 8.2). Используется совместно с одножильным экранированным аудио кабелем.

Разъем, в котором отсутствует контакт «Ring» обозначается «TS» и используется совместно с одножильным экранированным кабелем.

При использовании двужильного аудио кабеля с разъёмом TS, жила для контакта «Ring» замыкается на контакт «Sleve» («Земля»)

Трансляционный усилитель оборудован одним аудиовыходом линейного уровня, получаемого с предусилителя. Дан-

ный аудиовыход предназначен для подключения внешних устройств воспроизведения и обработки аудиосигнала:

• Активные акустических системы (в т.ч. активные сабвуферы)

• Усилители звука, ресиверы, музыкальные центры
