Roxton AZ-480 [11/24] Подключение громкоговорителей

www.roxton.ru | версия 1.2 | руководство по эксплуатации

9. Подключение громкоговорителей

ВНИМАНИЕ!

К трансляционному усилителю нельзя одновременно подключать трансляционные

громкоговорители и низкоомные акустические системы. Это может привести к выходу

трансляционного усилителя из строя.

ВНИМАНИЕ!

Величина полного сопротивления (импеданса) нагрузки, подключаемой к трансляционному

усилителю, не должна превышать минимально допустимое значение, указанное в Таблице 13.2

При подключении проводов к усилителю без

специальных наконечников зачистите их концы

от изоляции и согните по форме кольца с вну-

тренним диаметром 2 мм (Рис. 9.1).

Сгибать провод следует по направлению вра-

щения крепящего винта. При этом провод не

должен выходить за границы шайбы и касаться

корпуса усилителя.

При подключении проводов при помощи специ-

альных наконечников зачистите их концы от

изоляции на длину, определяемую геометрией

наконечника. Сам наконечник следует выби-

рать исходя из внутреннего диаметра под винт

не менее 2 мм и общей шириной не более 5 мм

(Рис. 9.2).

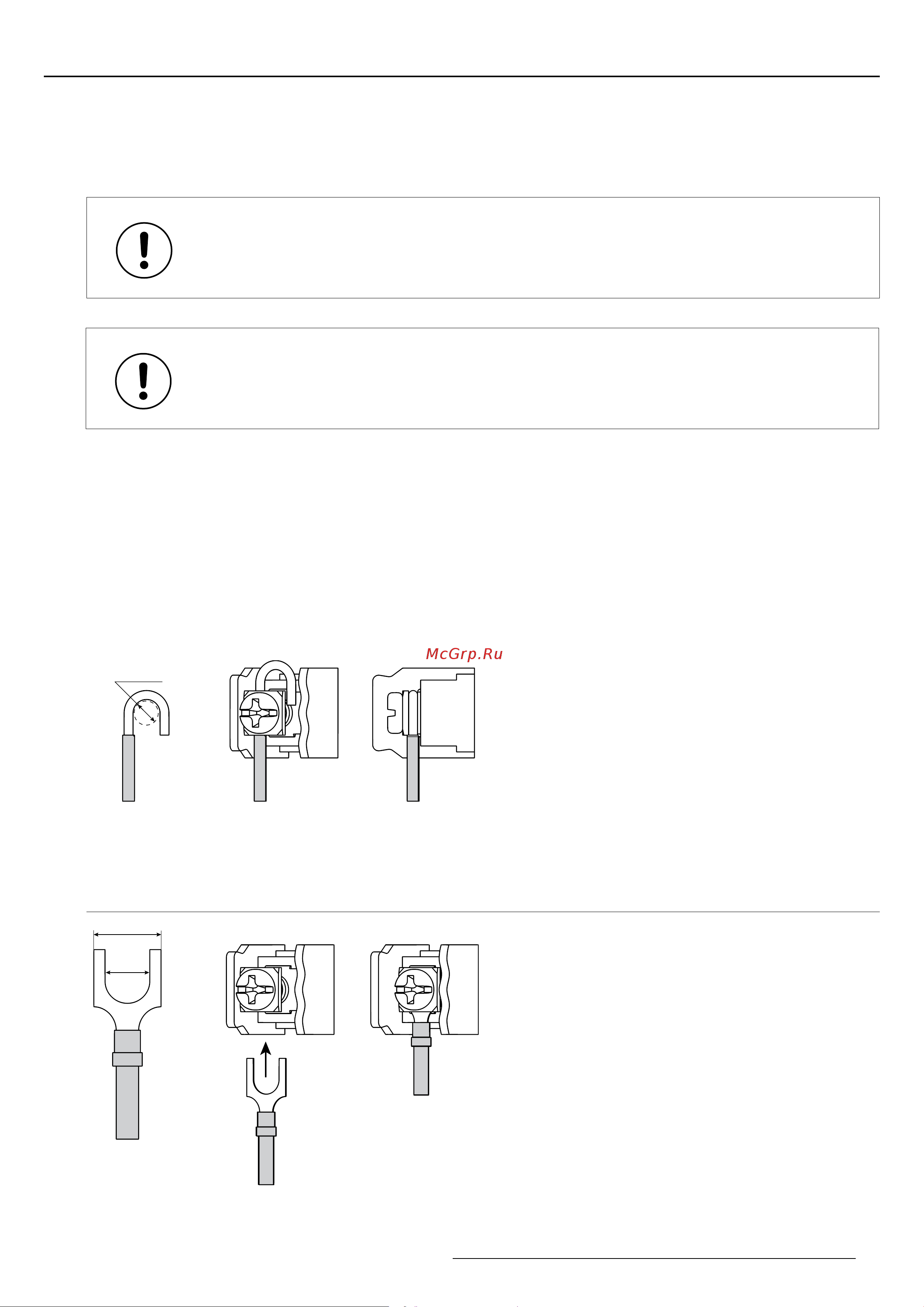

Рисунок 9.1 Подключение проводов

без специальных наконечников

Рисунок 9.2 Подключение проводов

при помощи специальных наконечников

9.1 Оконцевание и подключение соединительных проводов

ø2 мм

≥2 мм

≤5 мм

ø2 мм

≥2 мм

≤5 мм

При подключении трансляционных громкоговорителей к усилителю, рекомендуется использовать специальные

наконечники (вилочный или кольцевой) для оконцевания соединительных проводов. При использовании соедини-

тельных проводов, сечение которых превышает 1,5 мм

, использование специальных наконечников обязательно.
