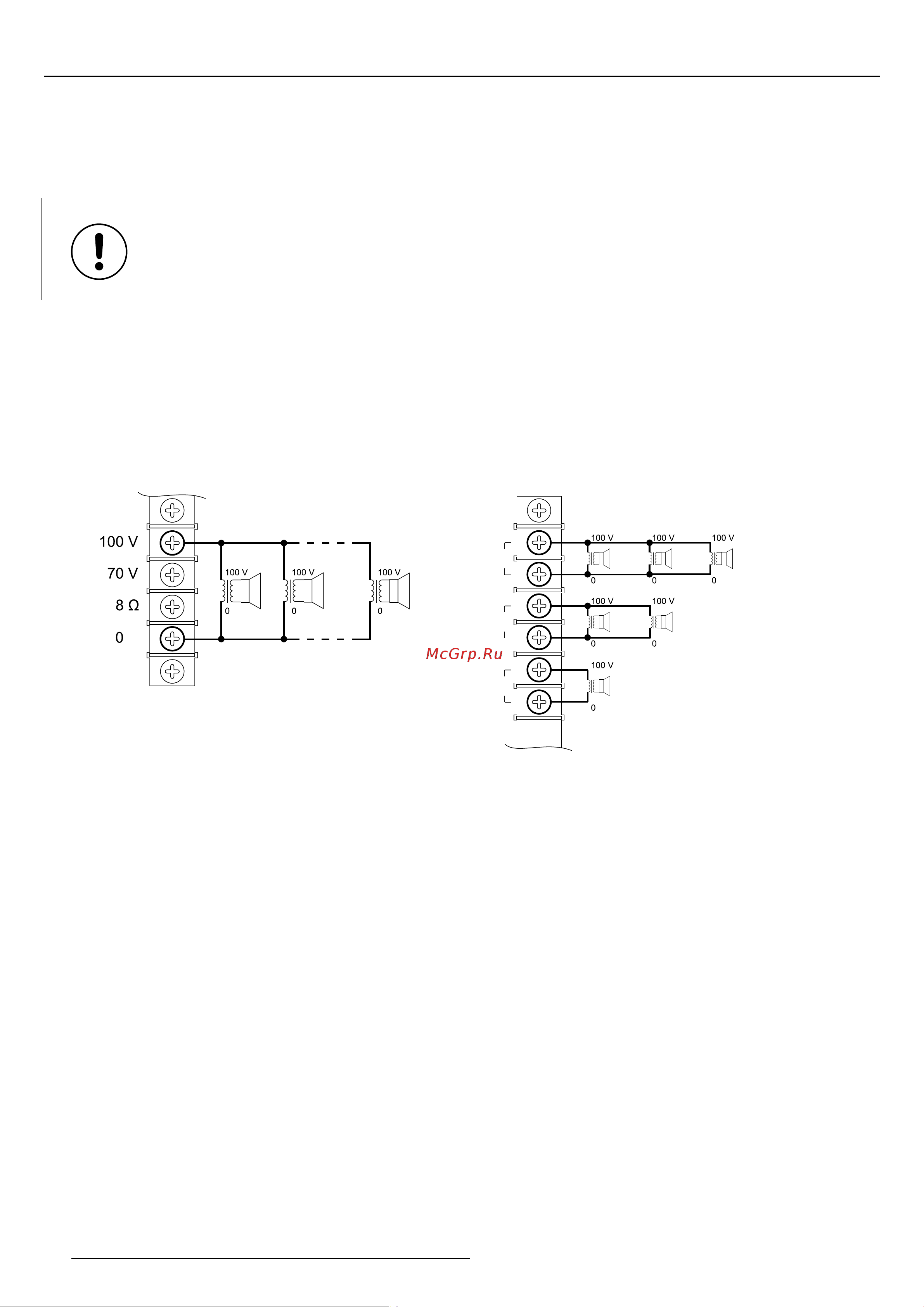

Рисунок 9.3 Схема подключения трансляционных громкоговорителей:

а - напрямую; б - через селектор зон

9. Подключение громкоговорителей

Перед подключением трансляционной линии громкоговорителей к трансляционному усилителю рекомендуется

проверить её на отсутствие короткого замыкания.

Порядок подключения трансляционных громкоговорителей 100 В к усилителю напрямую (Рис 9.3, а):

1. Убедитесь, что питание трансляционного усилителя и всех подключаемых к нему устройств отключено.

2. К клемме 0 подключается общий провод, а к клемме 100V подключается сигнальный (100 В) провод.

3. Противоположные концы проводов подключаются к трансляционному громкоговорителю напрямую или к ли-

нии оповещения, соблюдая полярность. Общий провод подключается к клеммам 0 на трансляционном усили-

теле и трансляционных громкоговорителях, а плюсовой провод подключается к клеммам 100 В.

При подключении трансляционных громкоговорителей через селектор зон (Рис 9.3, б) должна соблюдаться поляр-

ность, к клемме 0 подключается общий провод, а к клемме + подключается сигнальный (100 В) провод.

9.2 Подключение трансляционных громкоговорителей к усилителю

ВНИМАНИЕ!

Суммарная мощность трансляционных громкоговорителей не должна превышать выходную

мощность трансляционного усилителя.

Трансляционные громкоговорители подключаются к трансляционному усилителю параллельно (Рис 9.3).

Допускается одновременное подключение трансляционных громкоговорителей напрямую к выходу 100 В (Рис 9.3,

а) и через селектор зон (Рис 9.3, б).

123

- + - + - +

а б
