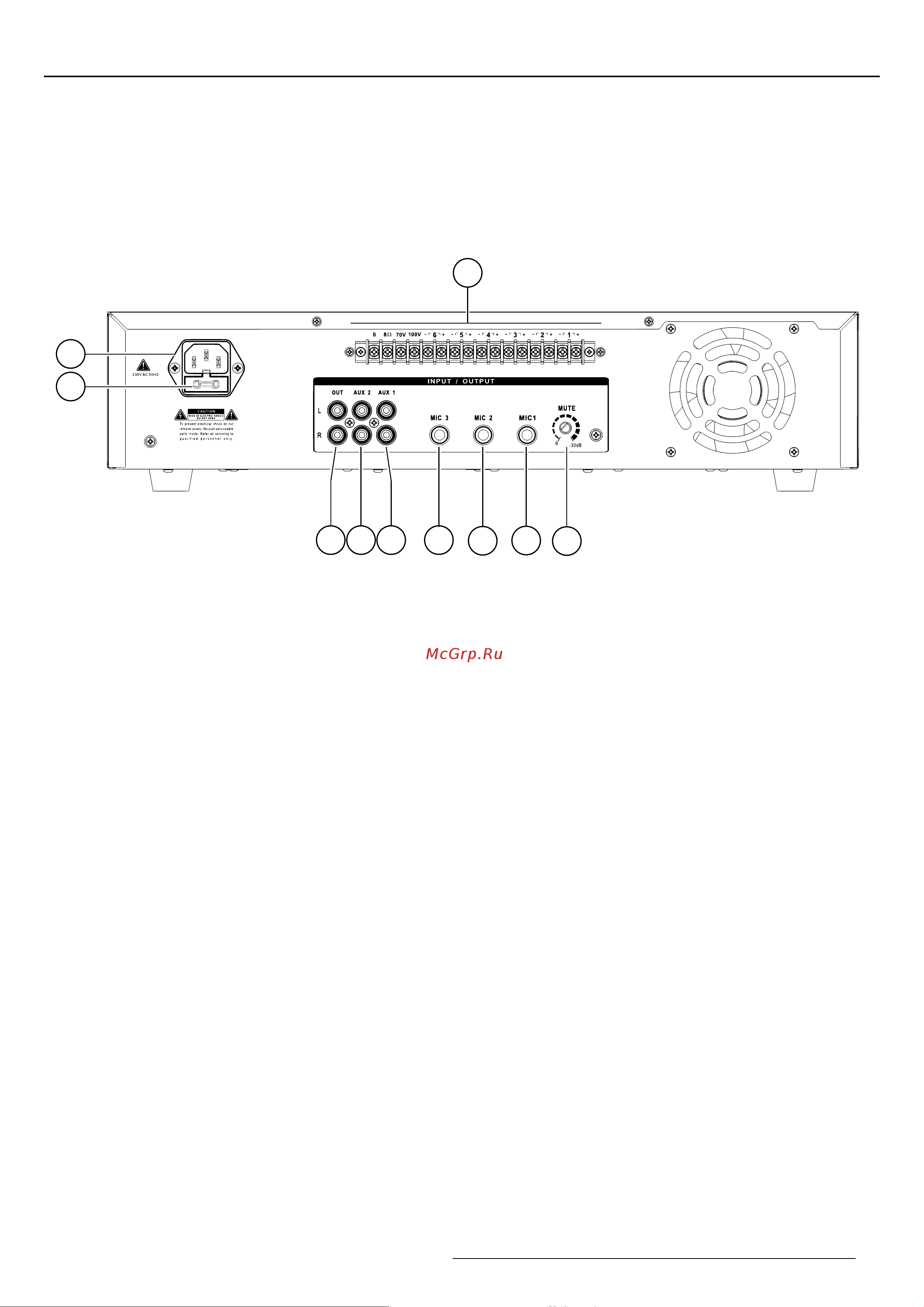

Roxton AZ-480 [7/24] Задняя панель
![Roxton AZ-240 [7/24] Задняя панель](/views2/1835501/page7/bg7.png)
7
www.roxton.ru | версия 1.2 | руководство по эксплуатации
1. Разъем питания — разъем IEC-320-C14 для подключения шнура питания
2. Крышка предохранителя — держатель, в котором установлен предохранитель
3. Выходные клеммы для подключения громкоговорителей — предназначены для подключения трансляционных
громкоговорителей и низкоомных громкоговорителей к усилителю
4. Линейный аудиовыход OUT — аудиовыход линейного уровня с предусилителя (регулируемый), разъем стерео-
пара RCA
5. Линейный аудиовход AUX2 — аудиовход линейного уровня, разъем стереопара RCA
6. Линейный аудиовход AUX1 — аудиовход линейного уровня, разъем стереопара RCA
7. Микрофонный аудиовход MIC3 — балансный аудиовход для микрофона, разъем TRS 6.35 мм
8. Микрофонный аудиовход MIC2 — балансный аудиовход для микрофона, разъем TRS 6.35 мм
9. Микрофонный аудиовход MIC1 — приоритетный балансный аудиовход для микрофона, разъем TRS 6.35 мм
10. Регулятор степени приглушения звука — изменяет степень приглушения звука на аудиовходах усилителя отно-
сительно сигнала приоритетного входа MIC1
3
5 6
1
7
1
8
1
9
10
1
4
1
2
5. Описание элементов управления
5.2 задняя панель
