инструкция по установке
101
брелок
4.1

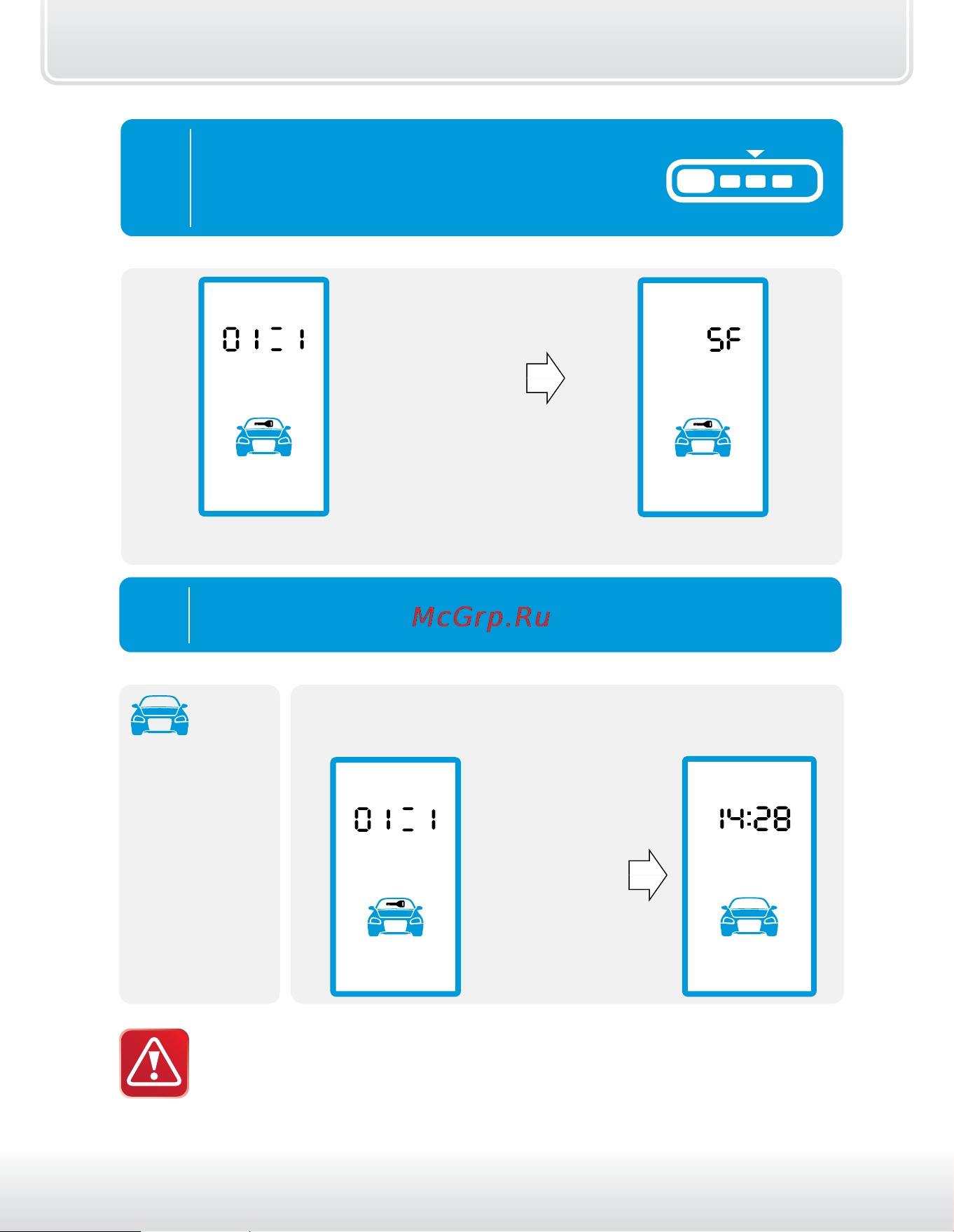

для возврата в главное меню
программирования нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко:
• появится индикация пункта SF главного меню программирования;
последует
короткий
звуковой
сигнал,
4.2
для полного выхода из программирования
функций выключите зажигание:
• последует
3 световых
сигнала;
брелок
последует
мелодичный
звуковой
сигнал.
• индикация первой
функции таблицы №2.
• появится индикация
текущего времени.
автомобиль
Если после входа в меню программирования функций не
нажимать кнопки в течение 30 секунд и более, то произойдет
автоматический выход из режима программирования.
