инструкция по установке
79
2
для выхода из меню программирования
нажмите коротко кнопку 1 брелка
или выключите зажигание:
в подтверждение выхода последуют 3 световых сигнала.
Программирование охранных
и сервисных функций
брелок
1

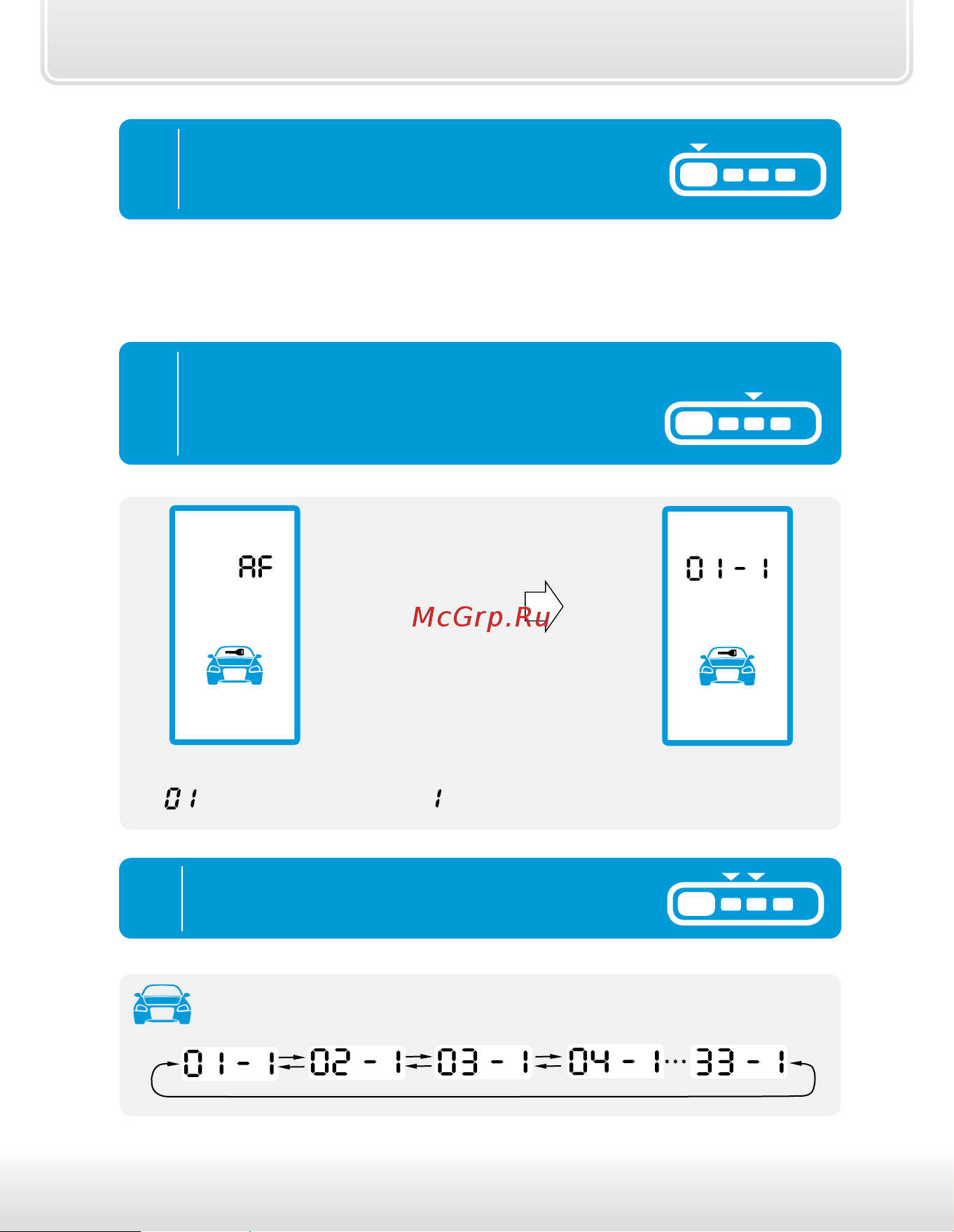

Войдите в главное меню программирования
функций (см. стр. 78), выберите пункт AF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
• появится индикация первой функции таблицы №1:
– номер функции, – текущее состояние функции;
последует
мелодичный
сигнал;
2
короткими нажатиями кнопок 2 или 3
выберите необходимую функцию;
автомобиль
