Starline C4 — подключение проводов для блокировки двигателя и тормозов [11/36]

Содержание

• Twage c4 p.1
• Программирование p.2
• Схемы подключения p.2
• Настройки p.2
• Комплектность p.2
• Рекомендации по установке p.2
• Справочная информация p.2
• Технические характеристики p.2
• Содержание p.2
• Twage c4 p.3
• Технические характеристики p.3
• Инструкция по установке p.4
• Компоненты входящие в комплект сигнализации p.4
• Twage c4 p.5
• Рекомендации по размещению и монтажу компонентов p.6
• Подключение двухуровневого датчика удара p.7
• Twage c4 p.7
• Рекомендации по подключению компонентов p.7
• Подключение сервисной кнопки valet p.7
• Подключение светодиодного индикатора p.7
• Подключение приемопередатчика p.7
• Подключение охранно поискового модуля starline space или охранно информационного модуля starline messenger опция p.7
• Подключение дополнительного датчика p.7
• Схема подключения сигнализации starline twage c4 p.8
• Инструкция по установке p.8
• Схема подключения 16 контактного разъема p.9
• Twage c4 p.9
• Подключение 16 контактного разъема центрального блока p.10

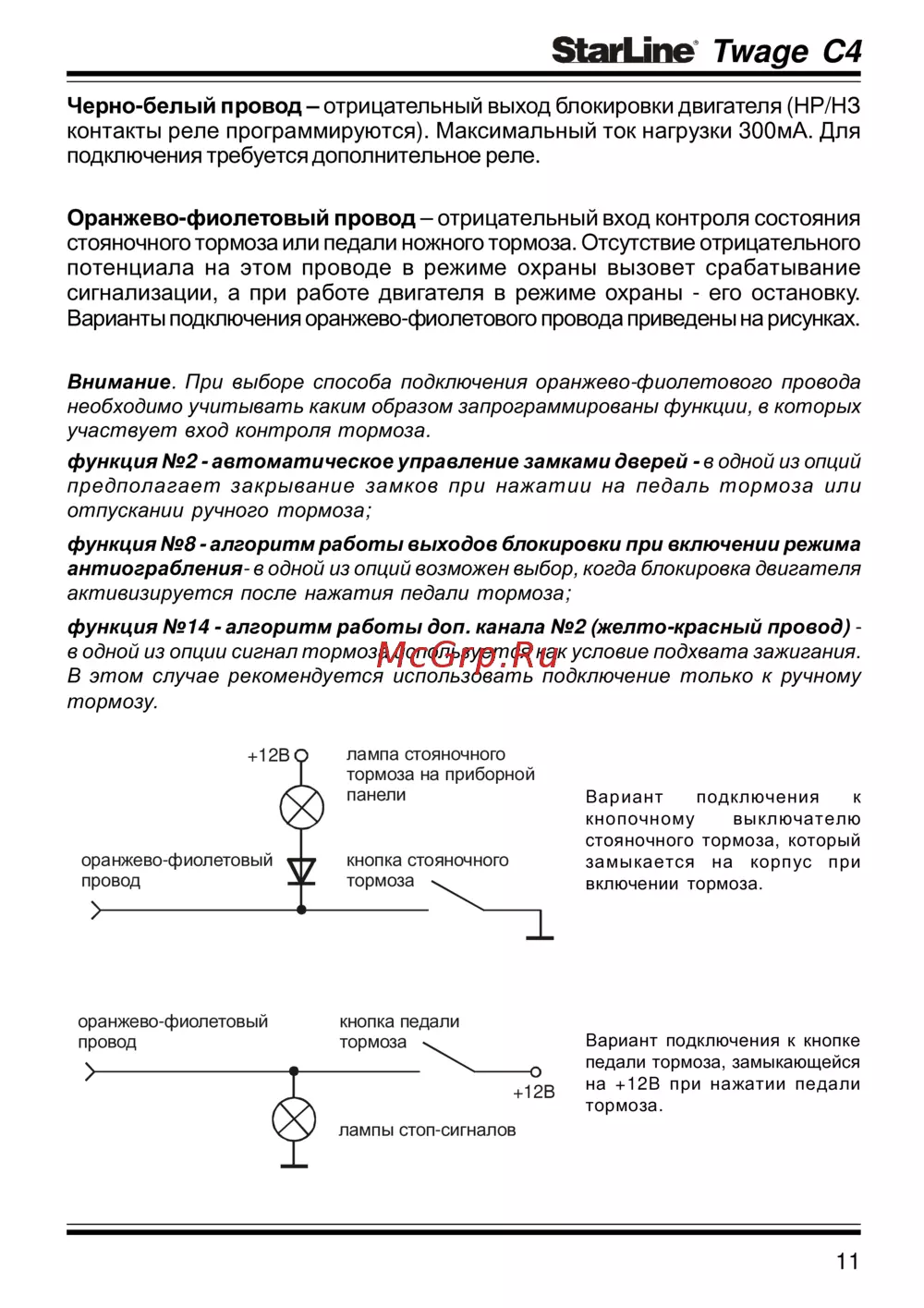

• Черно белый провод отрицательный выход блокировки двигателя нр нз контакты реле программируются максимальный ток нагрузки 300 ма для подключения требуется дополнительное реле p.11

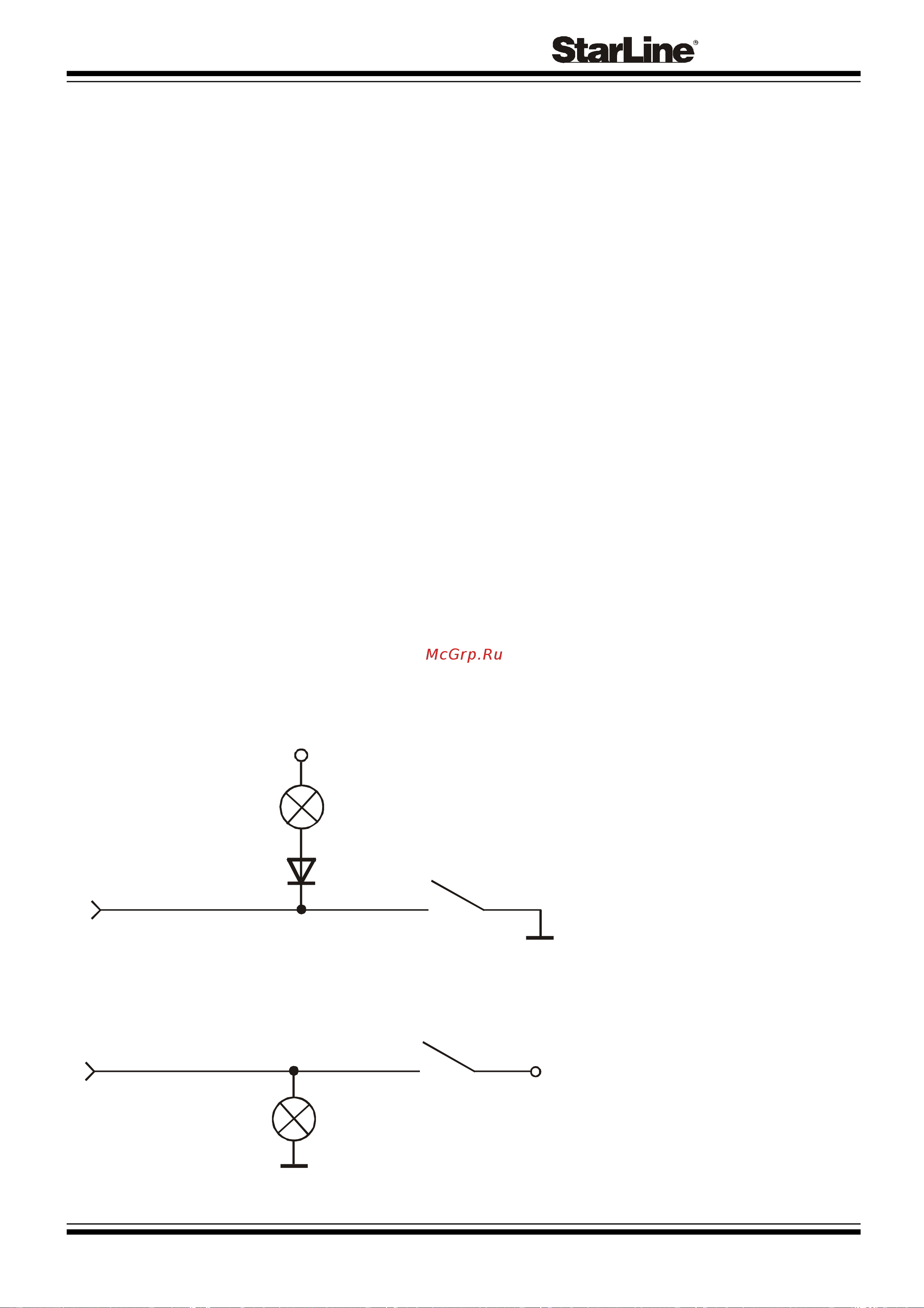

• Оранжево фиолетовый провод отрицательный вход контроля состояния стояночного тормоза или педали ножного тормоза отсутствие отрицательного потенциала на этом проводе в режиме охраны вызовет срабатывание сигнализации а при работе двигателя в режиме охраны его остановку варианты подключения оранжево фиолетового провода приведены на рисунках p.11
• Twage c4 p.11
• Схема поддержки 12 в на замке зажигания при работе в режиме охраны с заведенным двигателем p.12
• Подключение внешней цепи блокировки двигателя с использованием дополнительных реле p.12
• Подключение к соленоиду отпирания багажника p.13
• Подключение к салонному освещению p.13
• Подключение к ближнему свету фар p.13
• Twage c4 p.13
• Подключение к системе центрального запирания p.14
• Закрыть p.15
• Схема подключения активатора двери водителя для двухшагового отпирания дверей p.15
• Открыть p.15
• Желто красный провод p.15
• Активаторы остальных дверей p.15
• Активатор в двери водителя p.15
• Twage c4 p.15
• C хема подключения к пневматической системе запирания p.15
• 12b 85 p.15
• Программирование охранных и сервисных функций сигнализации p.16
• Сброс на заводские установки p.17
• Twage c4 p.17
• Таблица программируемых функций p.18
• Инструкция по установке p.18
• Описание программируемых функций p.19
• Twage c4 p.19
• Функция 4 автоматическое включение режима охраны p.20
• Функция 3 задержка активизации датчиков при включении охраны задержка активизации датчиков может быть необходима для обхода зоны дверей на время плавного погасания салонного света автомобиля или для успокоения датчиков удара или объема в противном случае при включении режима охраны могут последовать ложные предупредительные сигналы p.20
• При выборе варианта 2 или 3 на дисплее брелка должна появится иконка auto arm p.20
• Инструкция по установке p.20
• Вариант 1 выключено вариант 2 с запиранием замков дверей вариант 3 без запирания замков дверей p.20
• Вариант 1 60 сек вариант 2 без задержки вариант 3 30 сек вариант 4 5 сек p.20
• Функция 7 функция иммобилизатора p.21
• Функция 6 алгоритм и длительность работы выхода на сирену p.21
• Функция 5 автоматическое перевключение режима охраны p.21
• Если режим иммобилизатора запрограммирован то двигатель будет автоматически блокироваться через 30 секунд после каждого выключения зажигания независимо от того включался режим охраны или нет в режиме иммобилизатора светодиодный индикатор горит постоянно p.21
• Twage c4 p.21
• Функция 9 алгоритм экстренного выключения сигнализации p.22
• Функция 8 алгоритм работы выходов блокировки при включении режима антиограбления p.22
• Функция 10 активизация выходов на блокировку двигателя черно белый провод p.22
• Инструкция по установке p.22
• Функция 12 алгоритм работы доп канала 3 синий провод p.23
• Функция 11 2 х шаговое выключение блокировки двигателя p.23
• Twage c4 p.23
• Функция 13 алгоритм работы дополнительного канала 1 желто черный провод p.24
• Инструкция по установке p.24
• Функция 14 алгоритм работы дополнительного канала 2 желто красный провод p.25
• Twage c4 p.25
• Настройка чувствительности датчика удара p.26
• Запись кодов брелков p.27
• Twage c4 p.27
• Персональный код экстренного отключения p.28
• Twage c4 p.29
• Пример установки 2 х значного персонального кода допустим требуется установить код равный 26 p.29
• В программируемой функции 9 должна быть выбран вариант 3 2 х значный персональный код p.29
• Алгоритм экстренного выключения режима охраны введением персонального кода p.30
• Элементы питания брелков и их замена p.31
• Twage c4 p.31
• Условие команда нажать p.32
• Сводная таблица команд выполняемых брелком p.32
• Основные команды брелков p.32
• Кнопка 2 p.32
• Кнопка 1 кнопка 2 кнопка 3 p.32
• Кнопка 1 p.32
• Инструкция по установке p.32
• Условие команда нажать p.33
• Команды настройки брелка с жк дисплеем p.33
• Twage c4 p.33
• Инструкция по установке p.34
• Команды выбираемые курсором брелка с жк дисплеем p.34
• Команда нажать индикация p.34
• Twage c4 p.35
