Starline C4 [34/36] Инструкция по установке
![Starline C4 [34/36] Инструкция по установке](/views2/1837157/page34/bg22.png)
34
Инструкция по установке
Команда Нажать Индикация
действие №1
Активировать
курсорный выбор
длительно до
+
Передвижение
курсора
коротко
Включить иконку,
выбранную
курсором
коротко
Выключить иконку,
выбранную
курсором
коротко
действие №2
Зафиксировать или
отменить охрану с
заведенным
двигателем
или
коротко
Зафиксировать или
отменить
бесшумное
вкл/выкл режима
охраны
или
коротко
Зафиксировать или
отменить
бесшумную охрану
или
коротко
Включить канал 2
коротко
Включить или
выключить режим
антиограбления
или
коротко
Включить или
выключить режим
сервиса
или
коротко

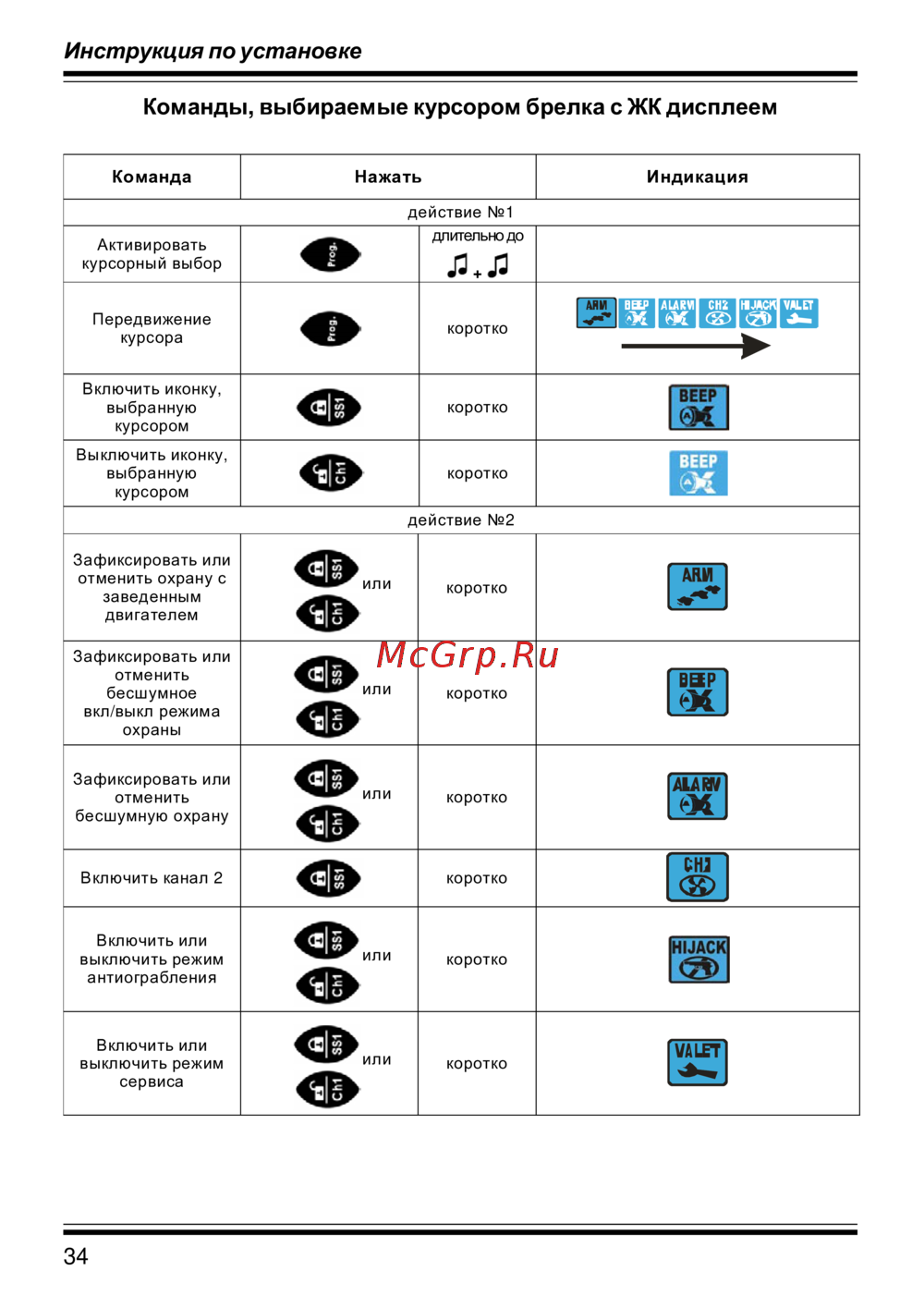

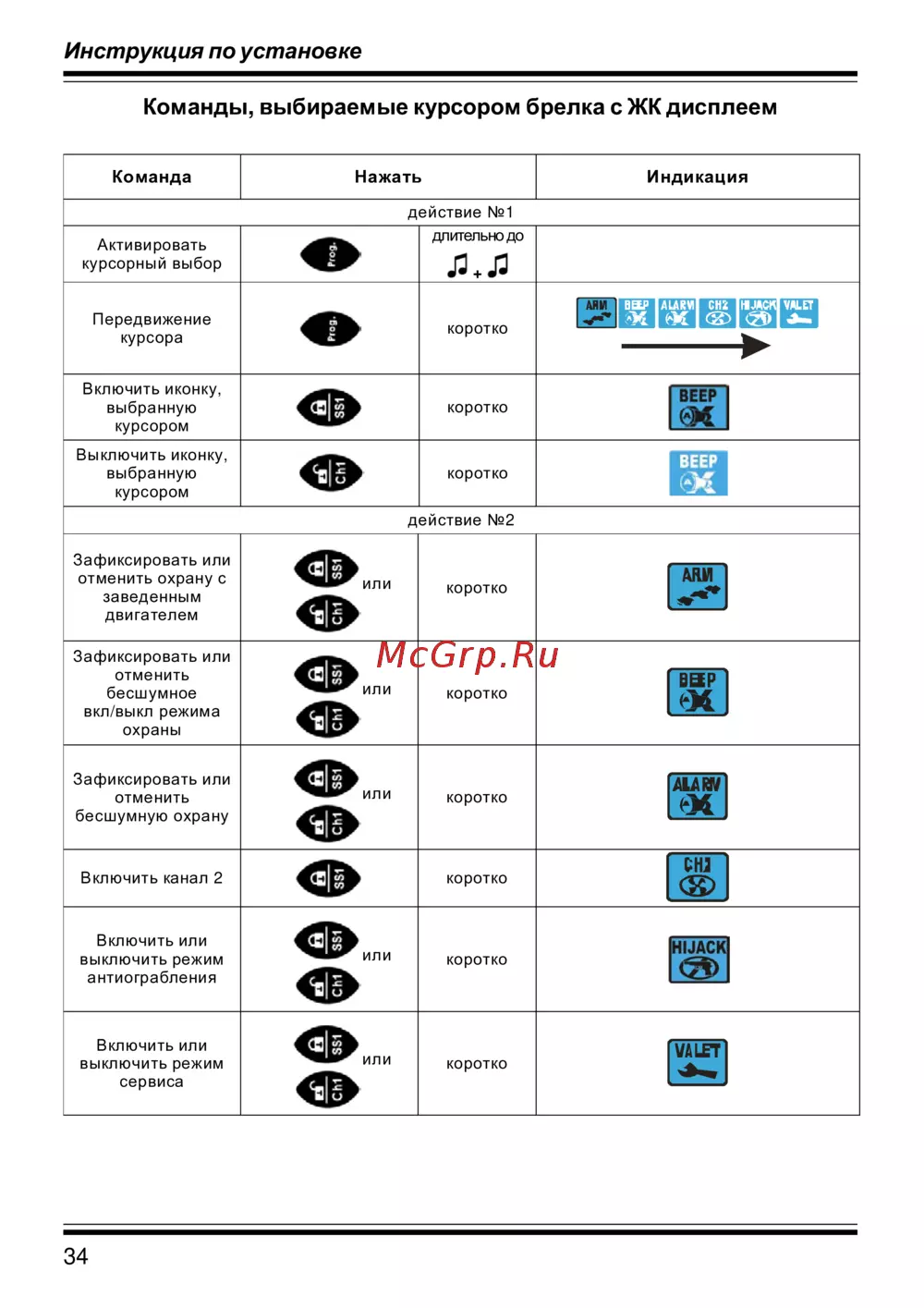

Команды, выбираемые курсором брелка с ЖК дисплеем
