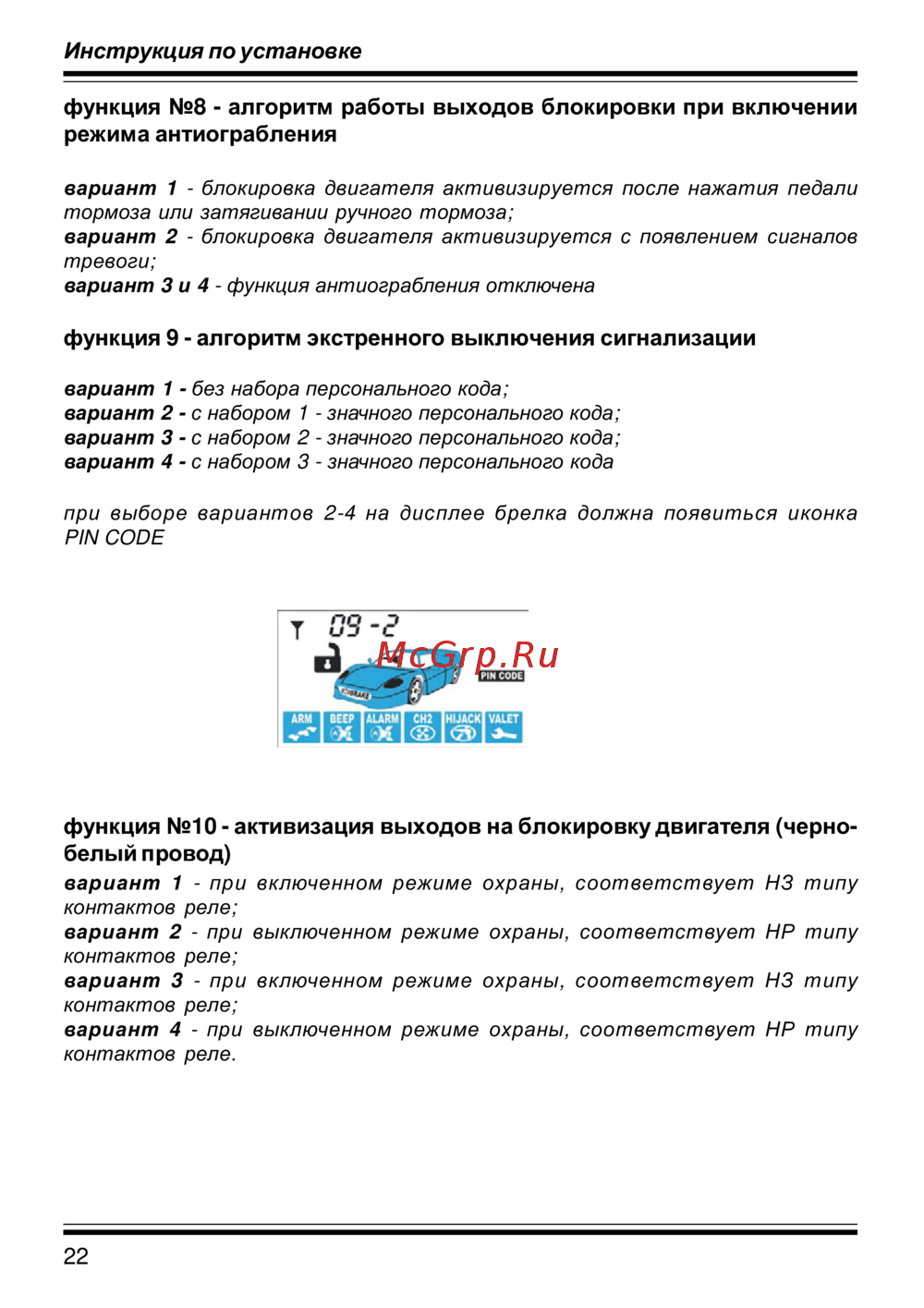

22
Инструкция по установке
функция №8 - алгоритм работы выходов блокировки при включении
режима антиограбления
вариант 1 - блокировка двигателя активизируется после нажатия педали
тормоза или затягивании ручного тормоза;
вариант 2 - блокировка двигателя активизируется с появлением сигналов
тревоги;
вариант 3 и 4 - функция антиограбления отключена
функция 9 - алгоритм экстренного выключения сигнализации
вариант 1 - без набора персонального кода;
вариант 2 - с набором 1 - значного персонального кода;
вариант 3 - с набором 2 - значного персонального кода;
вариант 4 - с набором 3 - значного персонального кода
при выборе вариантов 2-4 на дисплее брелка должна появиться иконка
PIN CODE
функция №10 - активизация выходов на блокировку двигателя (черно-
белый провод)
вариант 1 - при включенном режиме охраны, соответствует НЗ типу
контактов реле;
вариант 2 - при выключенном режиме охраны, соответствует НР типу
контактов реле;
вариант 3 - при включенном режиме охраны, соответствует НЗ типу
контактов реле;
вариант 4 - при выключенном режиме охраны, соответствует НР типу
контактов реле.
