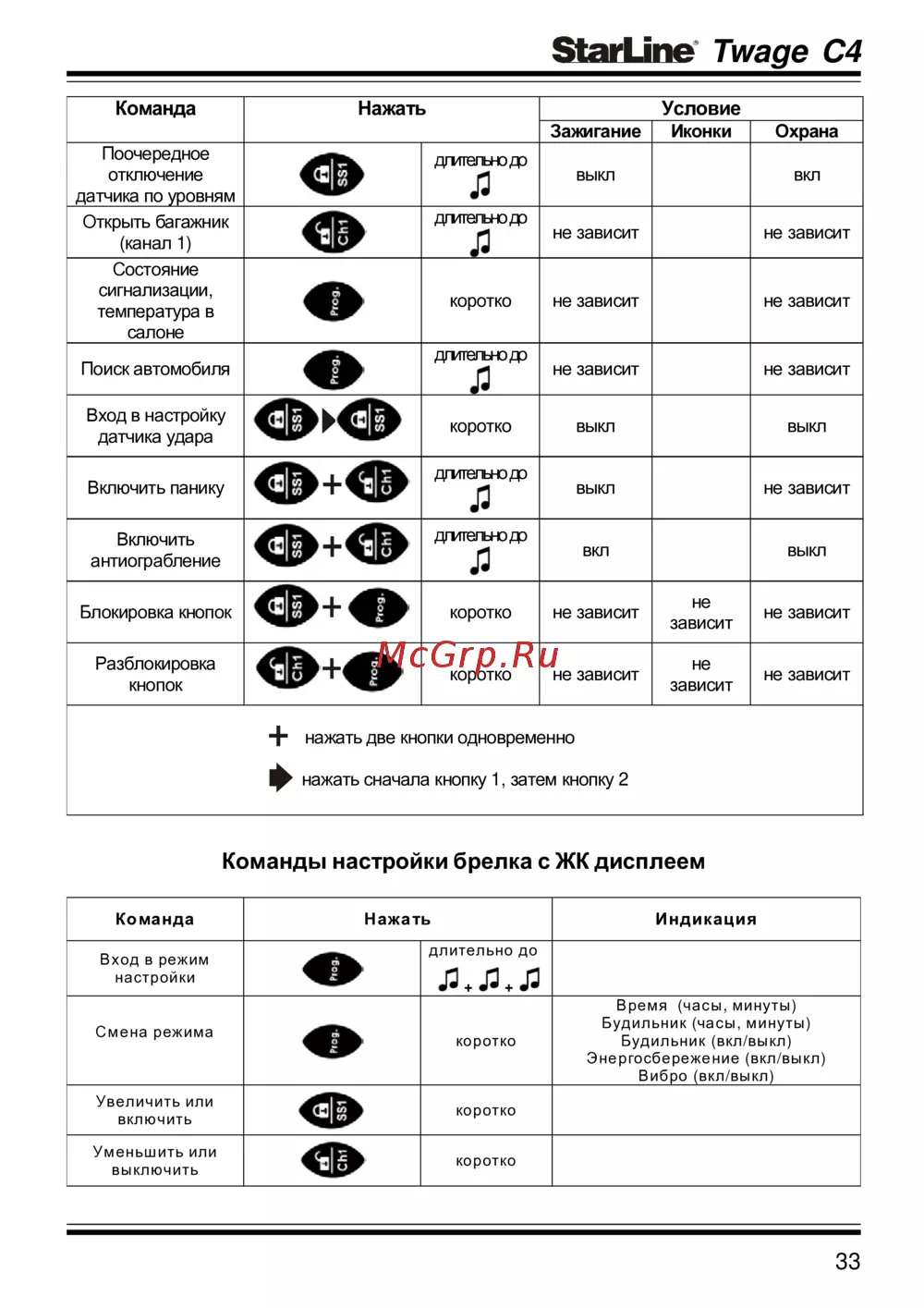

Starline C4 [33/36] Условие команда нажать
![Starline C4 [33/36] Условие команда нажать](/views2/1837157/page33/bg21.png)
33
525
Twage C4
Команда Нажать Индикация
Вход в режим
настройки
длительно до
+ +
Смена режима
коротко
Время (часы, минуты)
Будильник (часы, минуты)
Будильник (вкл/выкл)
Энергосбережение (вкл/выкл)
Вибро (вкл/выкл)
Увеличить или
включить
коротко
Уменьшить или
выключить
коротко
Условие Команда Нажать
Зажигание Иконки Охрана
Поочередное
отключение
датчика по уровням
длительно до
выкл
вкл
Открыть багажник
(канал 1)
длительно до
не зависит
не зависит
Состояние
сигнализации,
температура в
салоне
коротко не зависит
не зависит
Поиск автомобиля
длительно до
не зависит
не зависит
Вход в настройку
датчика удара
коротко выкл
выкл
Включить панику
длительно до
выкл
не зависит
Включить
антиограбление
длительно до
вкл
выкл
Блокировка кнопок
коротко не зависит
не
зависит
не зависит
Разблокировка
кнопок
коротко не зависит
не
зависит
не зависит
нажать две кнопки одновременно
нажать сначала кнопку 1, затем кнопку 2
Команды настройки брелка с ЖК дисплеем
Содержание
