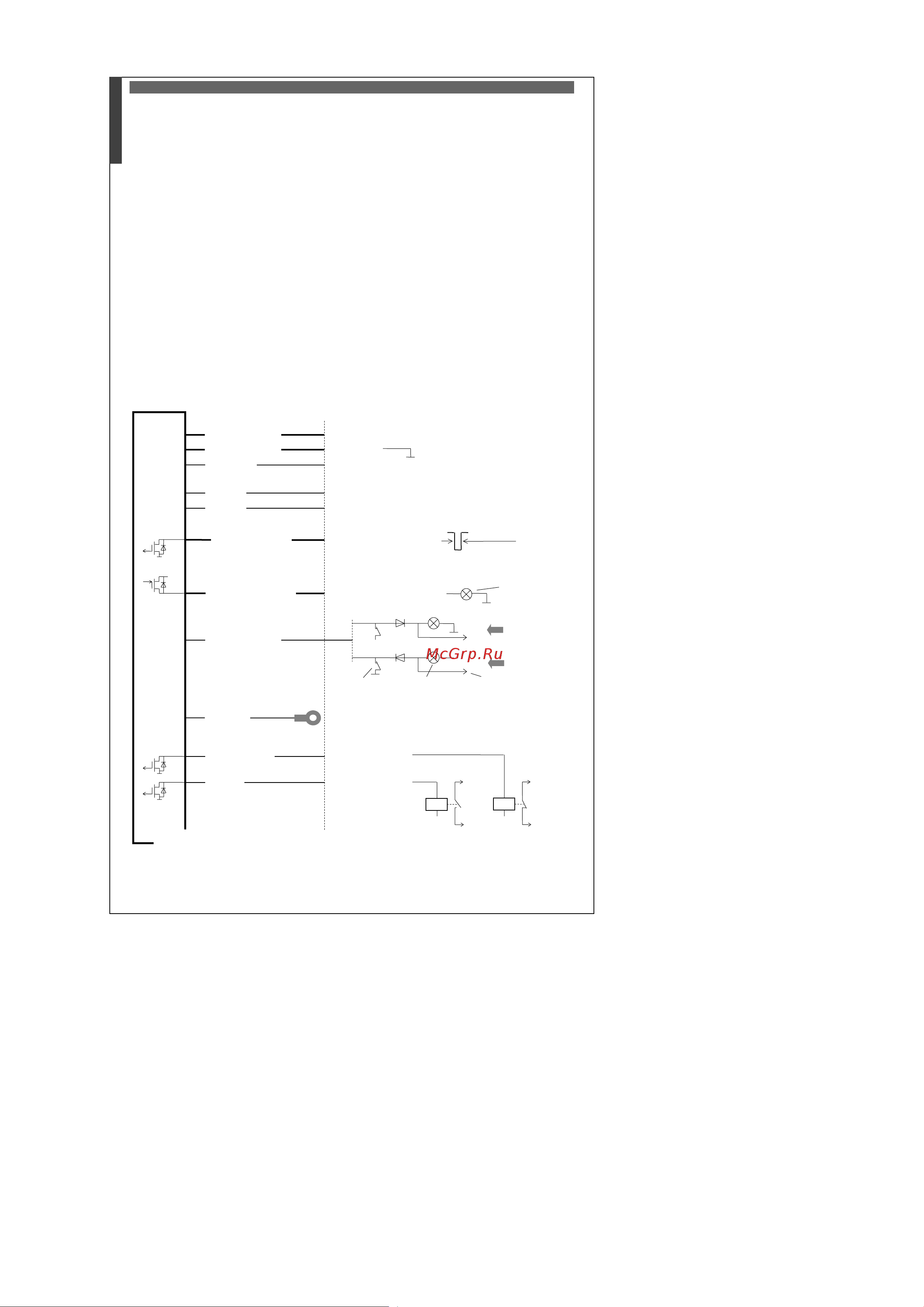

Установка и подключение С1.8
СФИНКС 1.8 может устанавливаться в любом подходящем месте, исключающем попадание
влаги, воздействие высоких температур и т.д. Рекомендуется располагать С1.8 в горизонтальной
плоскости в соответствии со стрелками (изображены на корпусе С1.8), указывающих возможное
направление движения автомобиля.
Красный (0,5 мм
2
) − + 12V DС
Черный (0,5 мм
2
) − корпус (−)
Желтый − зажигание (+)
Этот провод подсоединяется к проводу от замка зажигания, на котором имеется + 12V при ключе зажигания в
положении "ВКЛ", и напряжение 0V при ключе зажигания в положении "ВЫКЛ".
Зеленый (0,5 мм
2
) − выход (−) управления замком капота
Оранжевый (0,5 мм
2
) − выход (+) к стоп-сигналу
Синий − выключатель педали тормоза (−)
Белый − выключатель педали тормоза (+)
Применение синего или белого провода определяется конкретным вариантом управления иммобилайзером (способ
управления − нажать на тормоз (т.е. белый провод подключен к выключателю педали тормоза) и
коснуться сенсора − лишь один из возможных вариантов).
Черный − сенсор
Подключается к винту или небольшому металлическому элементу салона автомобиля, не имеющих контакта с
корпусом автомобиля.
Не рекомендуется увеличивать длину сенсорного провода более чем в 2 раза.
Фиолетовый − вход от концевика водительской двери
Подключается по любому представленному варианту (вариант 1 или 2).
Коричневый − выход (−) к нормально замкнутому реле блокировки (НЗ реле)
Серый − выход (−) к нормально разомкнутому реле блокировки (НР реле)
СФИНКС
™ 1.
8
коричневый
желтый
белый
синий
оранжевый (0,5 мм
2
)
серый
+12 V
освещение
салона
к концевикам
остальных дверей
+12 V
вариант 1
вариант 2
фиолетовый
Стоп-сигнал
(max 120 W)
+12 V
к управляемой
цепи
НР
+12 V
к управляемой
цепи
НЗ
Meguna ®
Company
красный (0,5 мм
2
)
черный (0,5 мм
2
)
черный
+12 V DC
корпус ()
зажигание (+)
сенсор
выключатель педали тормоза (+)
выключатель педали тормоза ()
выход (−) к реле
блокировки (НЗ)
выход (−) к реле
блокировки (НР)
выход (+) к стоп-сигналу
зеленый (0,5 мм
2
)
выход () управления
замком капота
t = 0,8 s
I
н
< 15 A
+12 V
