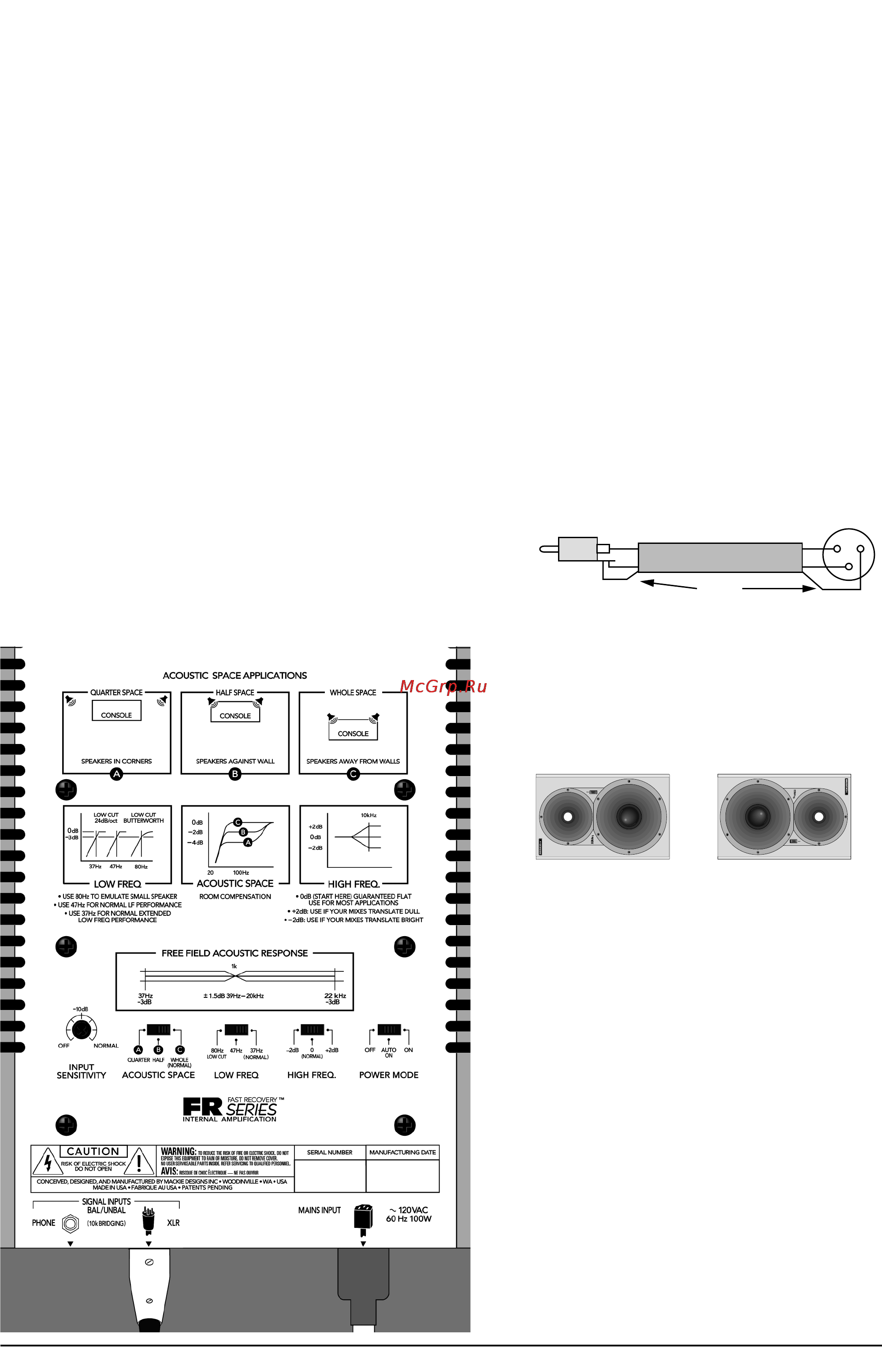

Подготовка к работе Каждый из мониторов HR824 имеет собственные встроенные усилители мощности по два на монитор один для усиления высоких частот другой для низких Перед первым включением мониторов необходимо повернуть регулятор INPUT SENSITIVITY против часовой стрелки до упора Также установите выключатель ON OFF на лицевой панели в положение OFF Все остальные регулиров ки тыльной панели оставьте в их заводских положениях ACOUSTIC SPACE WHOLE LOW FREQ 37 Гц HIGH FREQ 0 за исклю чением переключателя POWER MODE Он должен находиться в положении OFF 1 Подключите выход микшера или другого устройства с уровнем сигнала линии к разъему SIGNAL INPUT на мониторе HR824 1 4 TRS WIHXLR 2 Подключите прилагающийся сетевой шнур к разъему формата IEC находящемуся на тыльной панели монитора 3 Установите переключатель POWER MODE в положение ON При находящемся в положении OFF выключателе ON OFF на лицевой панели усилитель мощности переходит в режим Standby 4 Установите выключатель ON OFF в положение ON Загорится красный светодиод PWR 5 Поверните регулятор INPUT SENSITIVITY по часовой стрелке до упора в положение NORMAL 6 Отрегулируйте уровень сигнала на микшере Важные замечания по установке акустических параметров мониторов HR824 Мониторы HR824 обеспечивают наилучшую передачу на низких частотах в специально оборудованных помещениях В случае не достаточной акустической приспособленности помещений частотную характеристику мониторов можно изменять с помощью ре гулировок выведенных на тыльную панель Поскольку каждое помещение контроля имеет свои акустические особенности после начальной установки переключателей воз можно поэкспериментировать с изменением их установок для подбора наиболее комфортного звучания в данных условиях Изме нение местоположения мониторов также может дать положительные результаты Дополнительные сведения 1 При подключении оборудования с несимметричными выходами имеющего на выходе разъемы стандарта RCA возможно обра зование земляных петель Для коммутации такого рода применяйте специальные кабели переходники 2 Подключайте все аудиооборудование к одной сетевой шине 3 При выключении оборудования во избежание щелчков и других нежела тельных шумовых призвуков отключайте мониторы НВ824 в первую очередь И наоборот при начале работы включайте мониторы в последнюю очередь 4 Сохраняйте упаковку в целости и сохранности 5 Сохраняйте чек на покупку Рис 2 Переходник для коммутации Размещение Мониторы НВ824 разработаны для работы в вертикальном положении При необходимости горизонтального размеще ния располагайте их так чтобы НЧ динамики находились ближе друг к другу чем ВЧ излучатели Это обеспечивает лучшую передачу низких частот и общую звуковую картину Рис 3 Горизонтальное расположение Тыльная панель Входные разъемы SIGNAL INPUTS Входные разъемы расположены таким образом что под ключаемые кабели направлены вниз это позволяет уста навливать мониторы в непосредственной близости от стен Входные разъемы обладают следующими свойствами 1 Разъемы XLR F HTRS F включены параллельно 2 Не подключайте к разъемам более одного источника 3 Незадействованный разъем можно использовать в каче стве проходного разъема для подключения в цепочку другого монитора или усилителя 4 К разъему TRS можно подключать несимметричные разъ емы 5 При использовании джеков следите за тем чтобы он бы ли введены в разъем на всю глубину Несоблюдение данно го правила может привести к снижению уровня сигнала на 6 дБ 6 На любой из входных разъемов можно подавать как сим 2 Mackie HR824 Руководство пользователя
