4
Ru

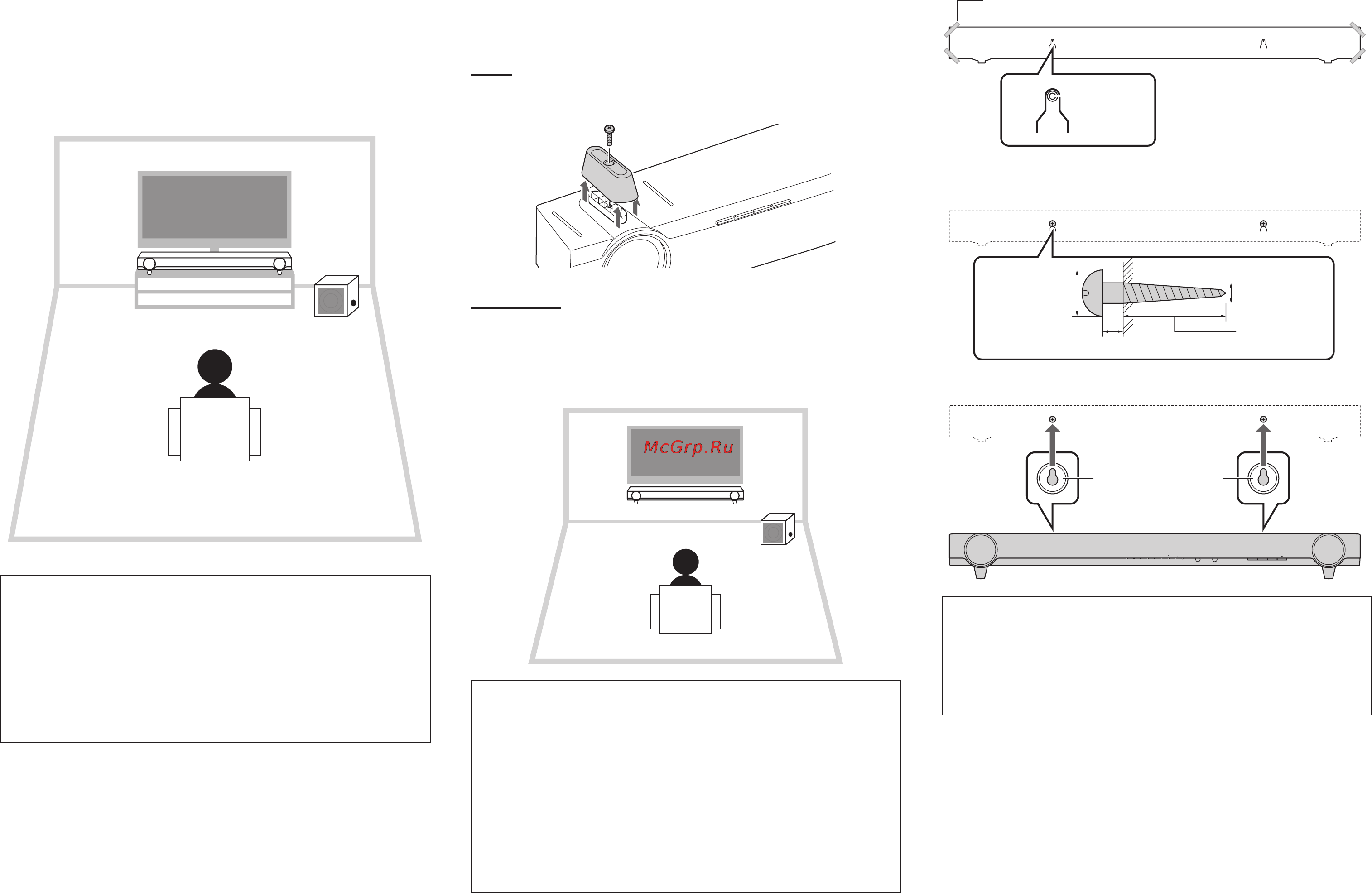

Установка
Поместите звуковую панель на плоскую поверхность,
например, поверх телевизора.
Поместите сабвуфер за пределами звуковой панели.
Чтобы сократить эхо от стены, направьте переднюю
панель сабвуфера немного вовнутрь.
Предупреждения
• Не устанавливайте звуковую панель на другие устройства,
например на BD-проигрыватель, или под ними. Это может привести
к повреждению устройства из-за вибраций.
• Не касайтесь решеток спереди и сзади звуковой панели.
• Поместите звуковую панель на расстоянии более 50 мм от
телевизора, чтобы задняя часть панели не повредила телевизор.
• В зависимости от среды установки может потребоваться
подключить звуковую панель и внешние устройства (например,
телевизор) перед установкой звуковой панели.
Отсоединение подставок
Если звуковая панель блокирует нижнюю часть экрана
телевизора или датчик пульта ДУ телевизора, отсоедините
подставки (18 мм) звуковой панели, чтобы изменить ее
высоту.
СОВЕТ
• Используйте функцию повторителя пульта ДУ телевизора (c.9) для
передачи сигналов пульта ДУ телевизора через звуковую панель.
ПРИМЕЧАНИЕ
• Сохраните подставки и винты в надежном месте для будущего
использования.
Крепление звуковой панели на стену
Предупреждения
• При установке звуковой панели на стену все установочные работы
должны проводиться квалифицированным специалистом или
дилером. Клиент не должен проводить эти работы самостоятельно.
Неправильная или ненадлежащая установка может привести
к падению звуковой панели и травме.
• Не закрепляйте звуковую панель на стене, сделанной из слабых
материалов, например из штукатурки или фанеры. Это может
привести к падению звуковой панели.
• Обязательно используйте такие имеющиеся в продаже шурупы,
которые могут выдержать вес установленной системы (см. шаг
2). Использование других крепежей, кроме указанных шурупов,
например более коротких саморезов, гвоздей или двусторонней
клейкой ленты, может привести к падению звуковой панели.
1 Прикрепите шаблон для крепления к стене
и разметьте по нему отверстия.
Клейкая ленты или кнопки
Шаблон для крепления
(включен в комплект)
Отверстия
под само-
резы
2 Снимите шаблон для крепления и вверните саморезы
(продаются отдельно) в помеченных местах.
4 мм (#8)
7 – 8,5 мм
20 мм или
больше
2 – 4 мм
3 Повесьте звуковую панель на стену.
INPUT
–
VOLUME
+
TV BD/DVD YIT SURROUND CLEAR VOICE UNIVOLUME DTS
D
SUBWOOFER
PL
Отверстия для
крепления
сзади звуковой
панели
Предупреждения
• Крепите кабели к тем местам, где они не будут свободно свисать.
Если вы нечаянно заденете провисающий кабель колонки ногой или
рукой, звуковая панель может упасть.
• После установки звуковой панели убедитесь, что она установлена
надежно. Компания Yamaha не несет никакой ответственности за
любые несчастные случаи, вызванные ненадлежащей установкой.
