Yamaha YAS-201 Black [6/28] Installations
![Yamaha YAS-201 Black [6/28] Installations](/views2/1083859/page6/bg6.png)
4
En

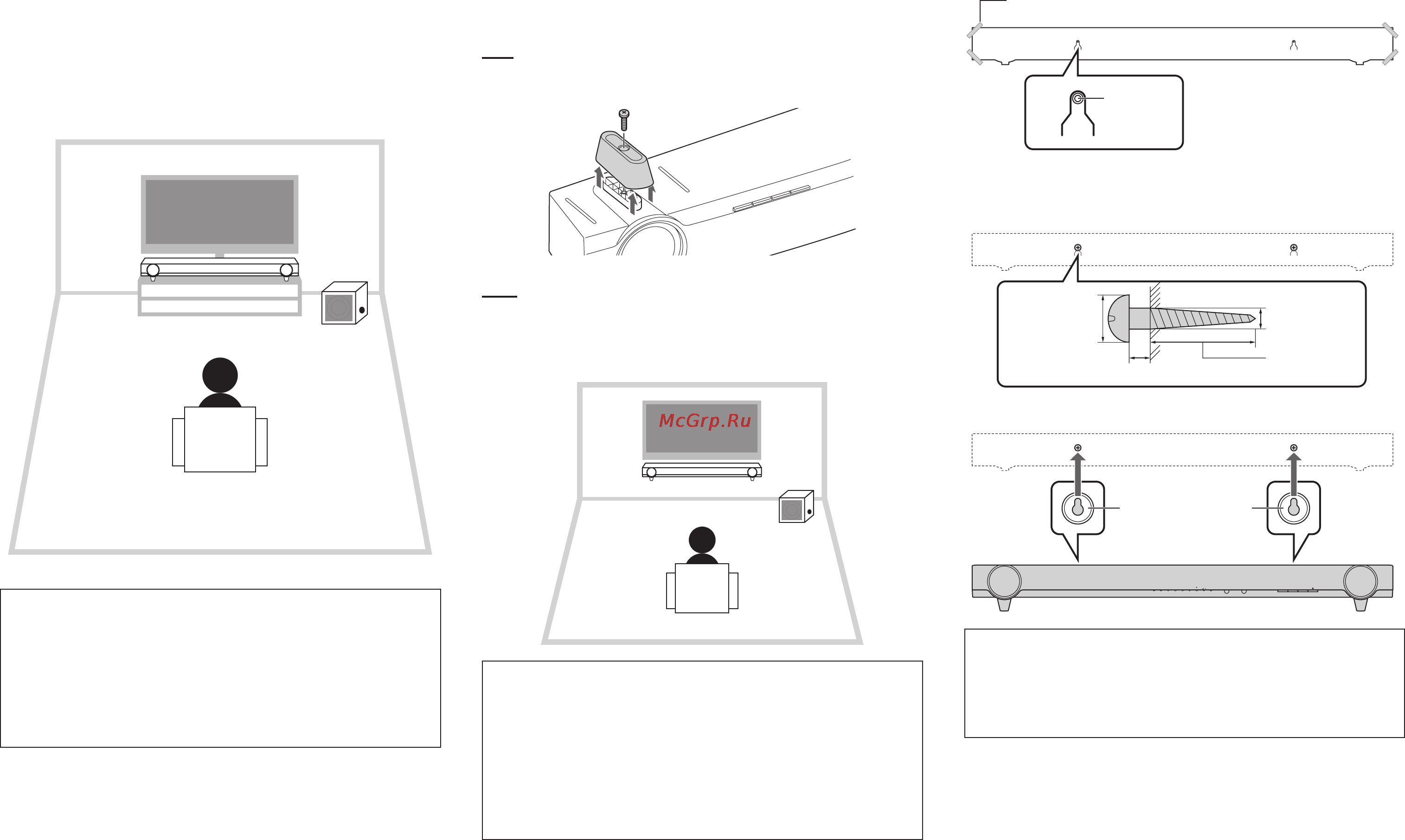

Installations
Place the sound bar on a at surface such as on top of a TV
cabinet.
Place the subwoofer to the outside of the sound bar. To reduce
echoes from the wall, face the front side of the subwoofer slightly
inward.
Cautions
• Do not place the sound bar on/under any other devices such as BD player
in a pile. Doing so may cause a malfunction due to vibrations.
• Do not touch the grille on the front and bottom of the sound bar.
• Place the sound bar away from your TV more than 50 mm (2”) so as not to
damage your TV with rear panel of the sound bar.
• Depending on your installation environment, it may be better to connect
the sound bar and external devices (such as a TV) before installing the
sound bar.
Removing the stands
When the sound bar blocks the view of the lower part of the TV
screen or the remote control sensor of the TV, remove the stands
(18 mm [3/4”]) of the sound bar to adjust its height.
HINT
• Use the TV Remote Repeater function (p.9) to transmit TV remote control
signals via the sound bar.
NOTE
• Keep the stands and screws in a safe place for future use.
Attaching the sound bar to a wall
Cautions
• When installing the sound bar on a wall, all installation work must
be performed by a qualied contractor or dealer. The customer must
never attempt to perform this installation work. Improper or inadequate
installation could cause the sound bar to fall, resulting in personal injury.
• Do not attach the sound bar to a wall that is made of weak materials such
as plaster or veneered woods. Doing so may cause the sound bar to fall.
• Make sure you use commercially available screws that can support the
weight of the installation (specied in Step 2). Using clamps other than
specied screws, such as short screws, nails, and two-sided tape, may
cause the sound bar to fall.
1 Attach the mounting template on a wall and mark for the
screw holes.
Tapes or thumbtacks
Mounting template (supplied)
Screw holes
2 Remove the mounting template from the wall and install
the commercially available screws at the marks on the
wall.
4 mm (#8)
7 to 8.5 mm
(1/4” to 3/8”)
20 mm (3/4”) or
more
2 to 4 mm (1/16” to 3/16”)
3 Hang the sound bar on the screws.
INPUT
–
VOLUME
+
TV BD/DVD YIT SURROUND CLEAR VOICE UNIVOLUME DTS
D
SUBWOOFER
PL
Mounting holes
on rear of sound bar
Cautions
• Fix the cables in place where they will not become loose. If your foot or
hand accidentally gets caught on a loose cable, the sound bar may fall.
• Check that the sound bar is xed securely after the installation. Yamaha
will bear no responsibility for any accidents caused by improper
installations.
