Система быстрого монтажа / ПЛК QMS120

Подключение аналоговых выходов в режиме пропорционального управления

напряжением от 0В до 10В.

QMS120 оснащен четырьмя выходами напряжения

от 0 до 10В постоянного тока. Эти выходы можно

использовать для управления приводами запор-

но-регулирующих клапанов, приводами воздушных

заслонок, управления EC двигателями или преоб-

разователями частоты.

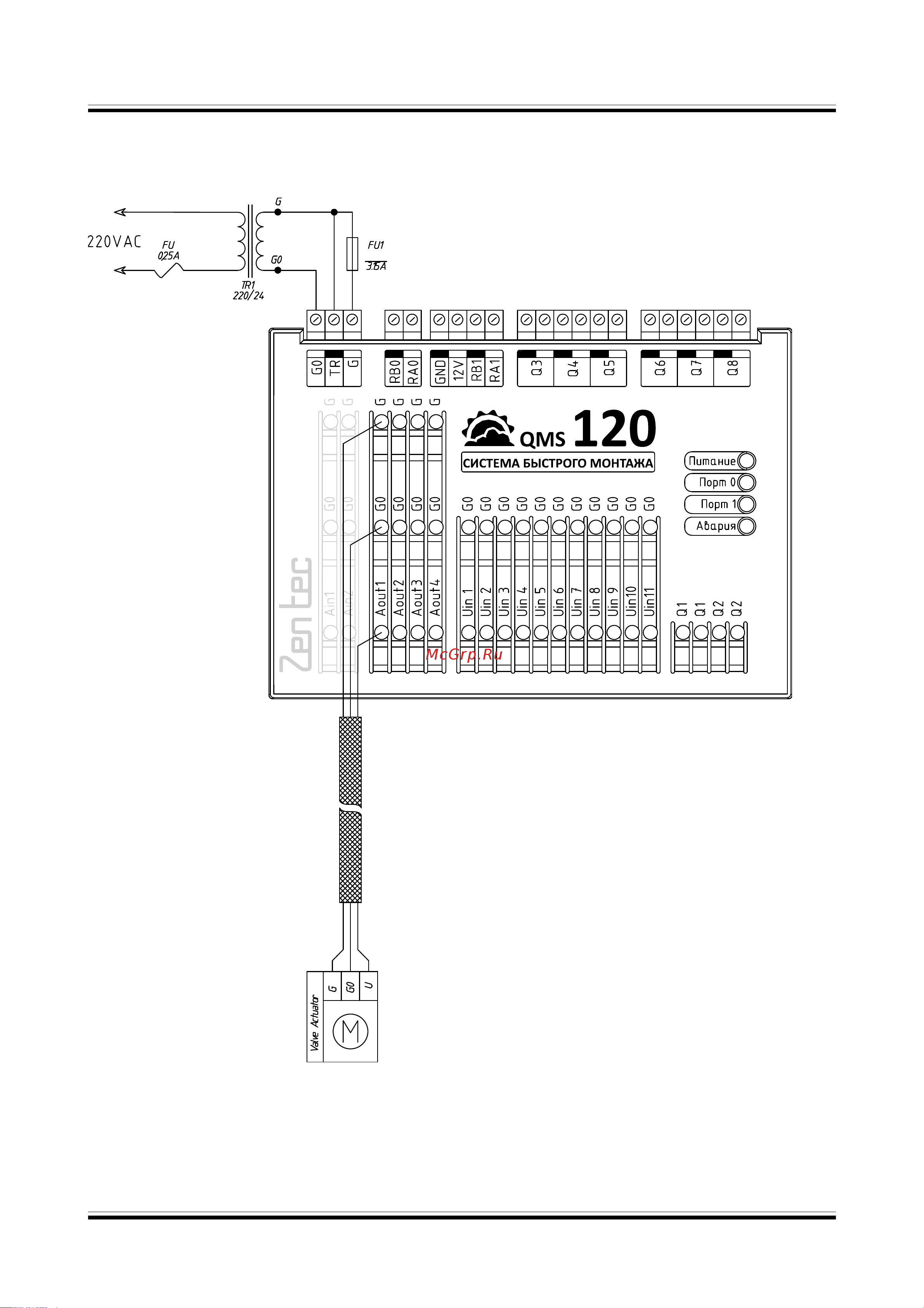

Для наглядности схематически дано подключение

электропривода запорно-регулирующего клапана на

переднюю панель контроллера. Подключение

производится трехжильным кабелем с гибкими жи-

лами. На схеме не показаны границы оболочки щита

и узел прохода кабеля.
