Система быстрого монтажа / ПЛК QMS120

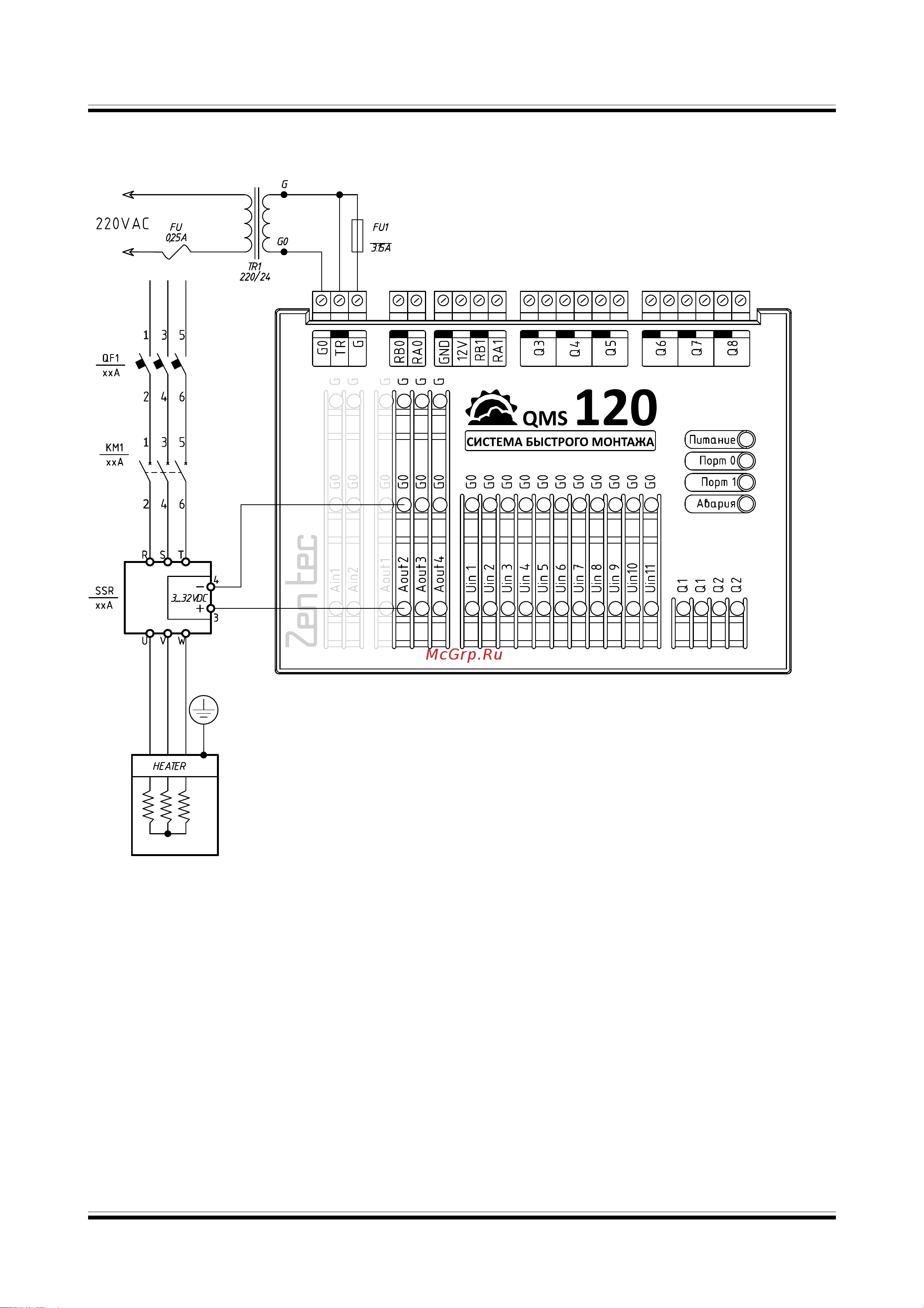

Подключение аналоговых выходов в режиме ШИМ
Любой из аналоговых выходов QMS120 можно переключить в режим ШИМ.
Этот режим необходимо использовать, если есть потребность в управлении твердотель-
ными реле. Например, для управления электрическим нагревателем.
Настройки каждого выхода независимые.
© 2018 Zentec LLC Документ D100218 - Стр. 11
