Система быстрого монтажа / ПЛК QMS120
Подключение универсальных входов

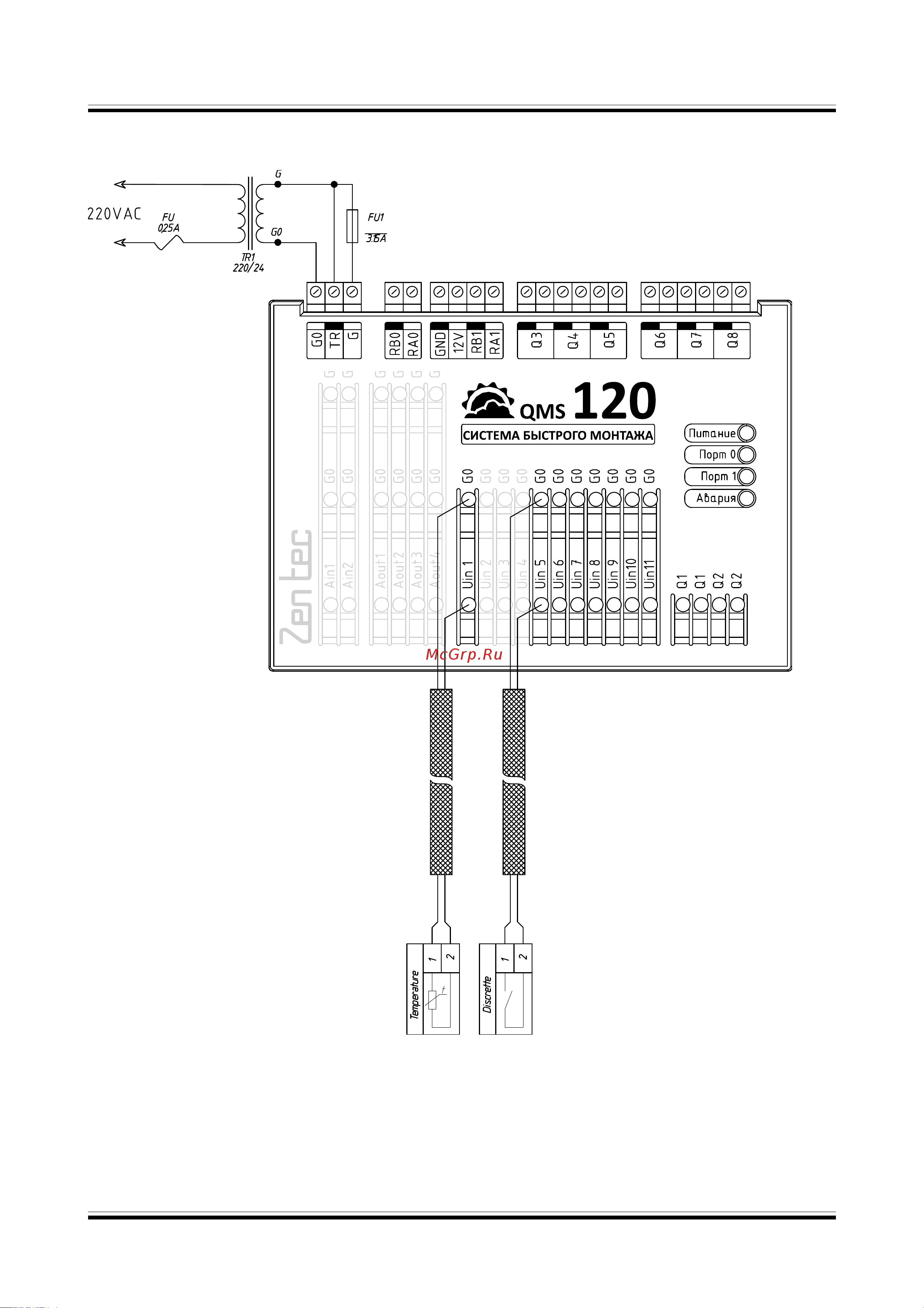

Контроллер QMS120 оборудован одиннадцатью универсальными входами.
Каждый вход может быть настроен на работу с температурными датчиками типа
NTC10k, в качестве дискретного входа, входа счета импульсов или частотного входа .
Конфигурация входов осуществляется в пакете программирования zWorkbench.
© 2018 Zentec LLC Документ D100218 - Стр. 13
