Вентавтоматика AR230-8-S без возвратной пружины [5/8] Точка переключения

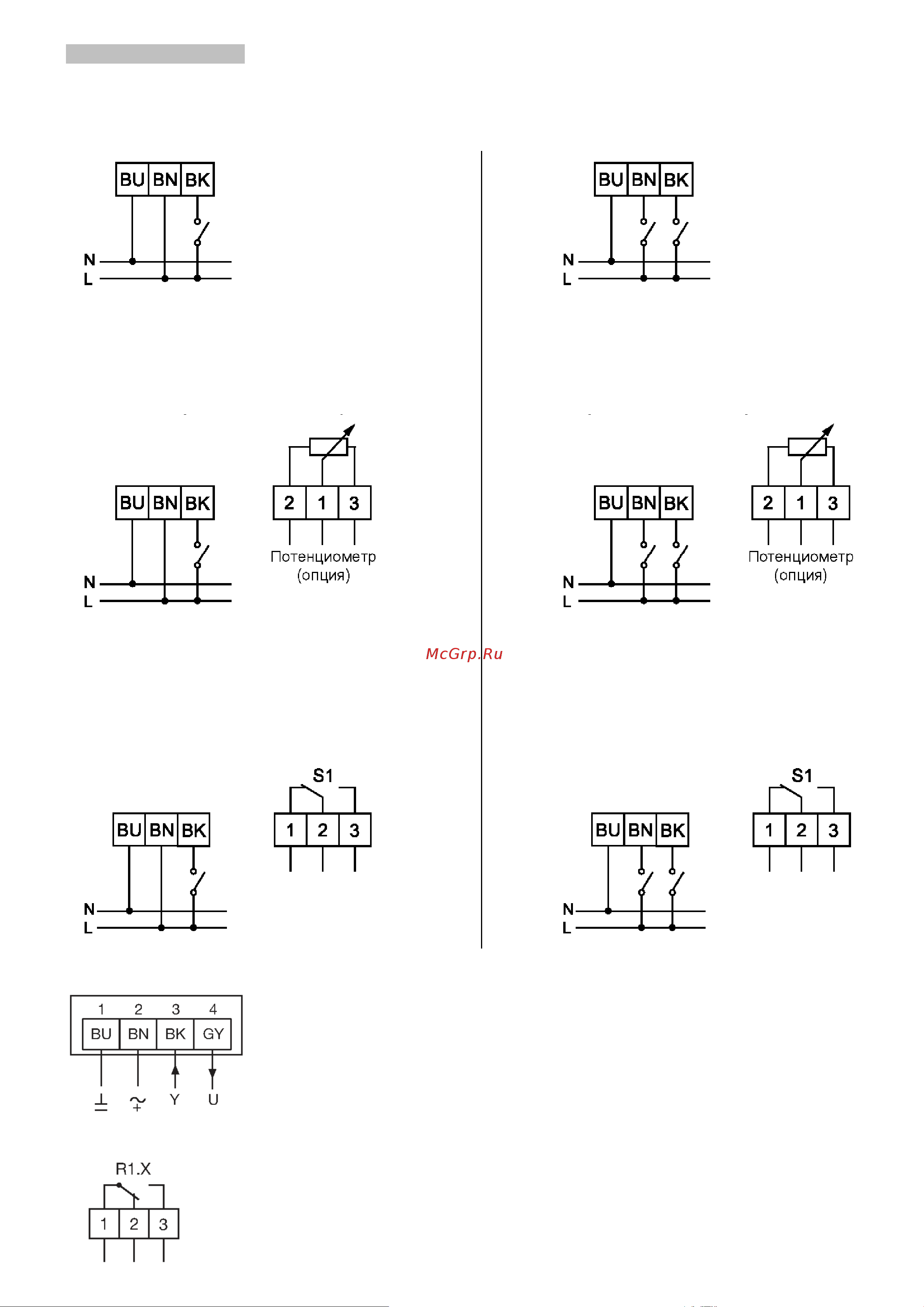

Схемы подключения

Управление ON/OFF 3-позиционное управление

Базовая версия Базовая версия

Плавное управление

BU-BN напряжение питания 24 В ~/= ± 20%

BU-GY сигнал обратной связи 0-10 В

BU-BK сигнал управления 0-10 В

Выходная нагрузка GY: макс. 0,5 мА

Точка переключения

1 Общий макс. 400 В=

2 Нормально замкнут макс. 30 мА / пиково 300 мА

3 Нормально разомкнут включение 30 Ом+70 пФ

Точка переключения обозначается в маркировке. Вместо «Х» указывается % угла

вращения, при котором происходит переключение. Например, R1.90 означает 90%. Если

угол вращения 90°, точка переключения будет 81°.

Базовая версия + потенциометр

Базовая версия + вспомогательный

переключатель

Базовая версия + вспомогательный

переключатель
