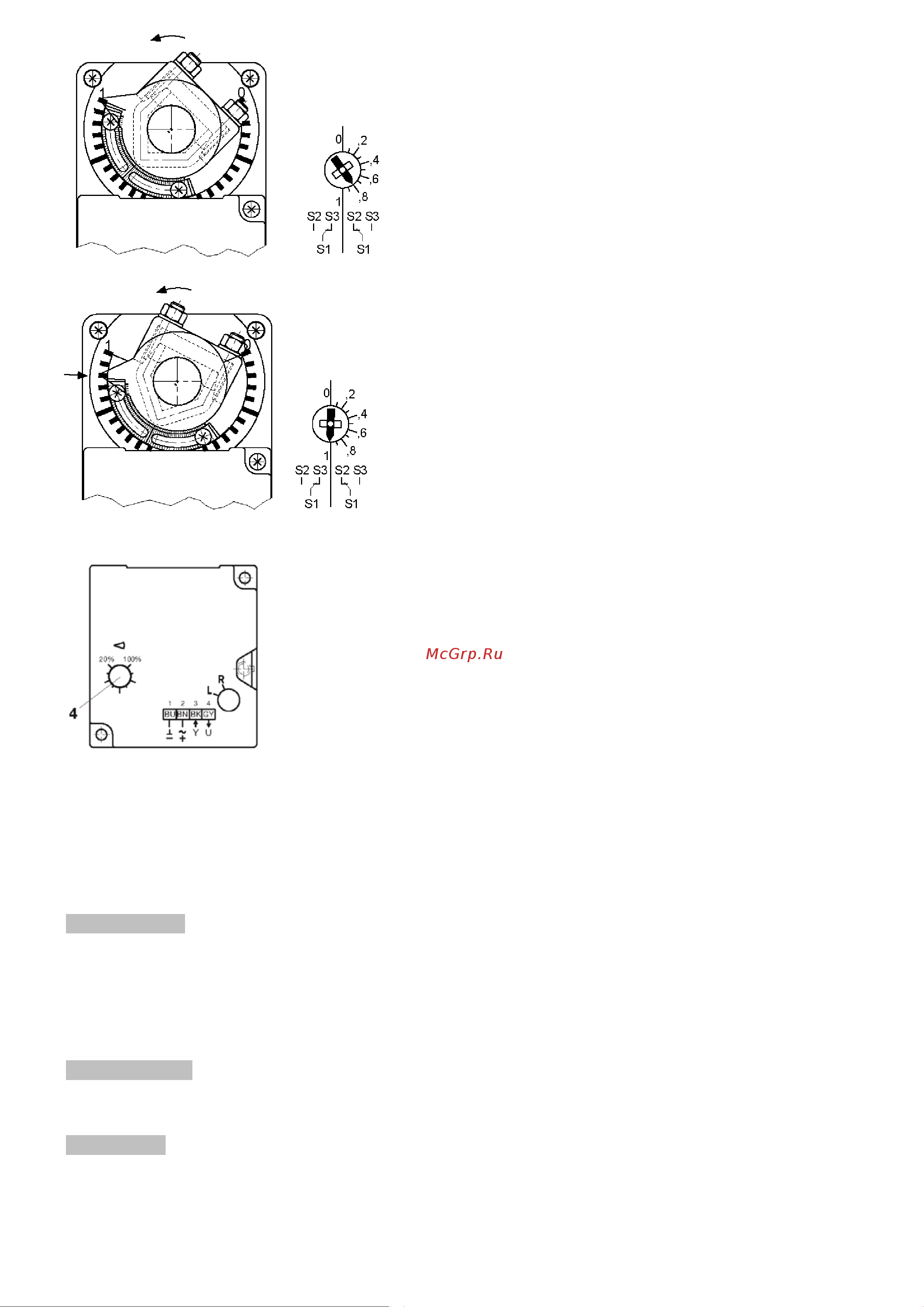

Привод установлен в положение «1» на концевом ограничи-

теле

Поворачивайте ручку настройки с 1 в левую сторону до тех пор,

пока стрелка не укажет на требуемое положение переключения,

например 8 (20% от угла вращения). Привод поворачивается в

левую сторону, и переключатель срабатывает при 20% от угла

вращения (рабочее положение S1-S3).

Привод в рабочем положении

Нажмите кнопку разблокировки и поверните привод в требуемое

рабочее положение, например 20% от угла вращения. Поверните

ручку настройки на 1 и немного продвиньте стрелку. В результате

будут настроены 20% от угла вращения (рабочее положение S1-

S3).

Настройка диапазона регулирования для плавного управления

Приводы поставляются с напряжением (0)2 -10В= для диапазона регулирования

0°- 90°. Может

быть выбран меньший угол пропорционально ручке (4) (20-100%).

Перед настройкой привод необходимо отключить.

Настройка на диапазон углов >30° (плавное управление)

1. Переведите привод в дежурный режим (в состояние готовности)

2. Настройте механические концевые ограничители

3. Подайте 15 В= на Y (BK)

4. Подайте питание на привод

5. Привод начинает процесс настройки диапазона углов (60-120 с)

6. Снимите 15 В= с Y (BK)

Эксплуатация

Запрещается:

-эксплуатировать изделие при появлении дыма или запаха, характерного для горящей изоляции, появлении

повышенного шума или вибрации, поломке или появлении трещин в корпусе и при поврежденных соедините-

лях;

-накрывать изделие какими-либо материалами, размещать на нем приборы и другие предметы.

Обслуживание

При нормальной эксплуатации изделия не требуют технического обслуживания, кроме очистки.

Утилизация

Указания по утилизации можно получить у представителя органа местной власти.
