Функции

Настройка угла вращения

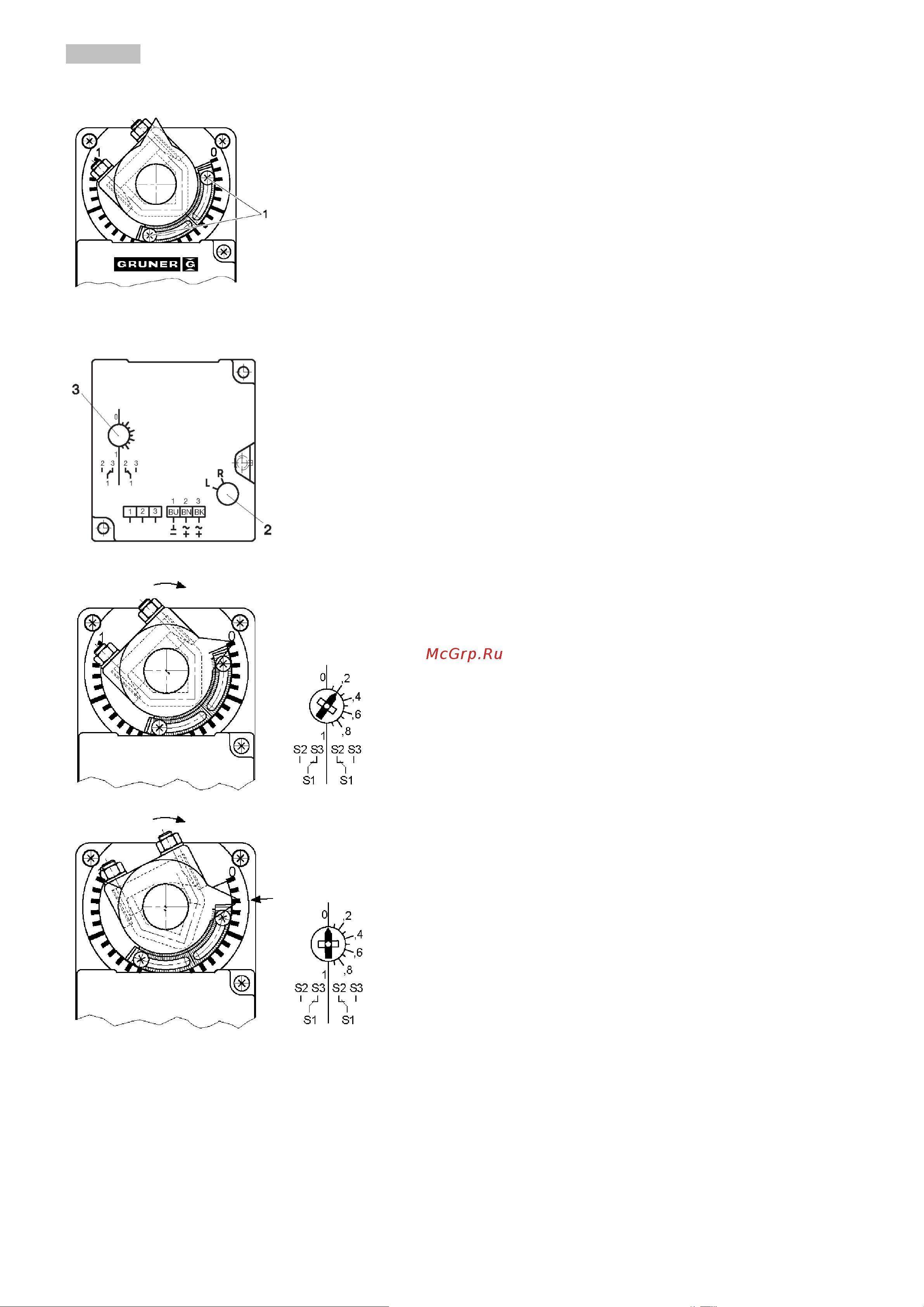

Концевые ограничители настроены на 0° и 90°. Для настройки меньших углов

вращения ослабьте винты на металлических концевых ограничителях, устано-

вите концевые ограничители на требуемые значения и снова закрепите винты.

Минимальный момент затягивания 1 Нм.

Убедитесь, что при закрытом клапане двигатель останавливается. При не-

обходимости вновь отрегулируйте металлический ограничитель.

Настройка направления вращения. Настройка вспомогательного переключателя

Привод имеет заводскую настройку на вращение по часовой стрелке “R”. Для

изменения направления вращения поверните ручку настройки (2) на “L”.

Шкала на ручке настройки (3) соответствует процентному делению угла поворо-

та от 0° до 90°.

Настройки следующие.

Привод установлен на 0° на концевом ограничителе

Поворачивайте ручку настройки с 0 в правую сторону до тех пор,

пока стрелка не укажет на требуемое положение переключения,

например 2 (20% от угла вращения). Привод поворачивается в

правую сторону, и переключатель срабатывает при 20% от угла

вращения (рабочее положение S1-S3).

Привод в рабочем положении

Нажмите кнопку разблокировки и поверните привод в требуемое

рабочее положение, например 20% от угла вращения. Поверните

ручку настройки на 0 и немного продвиньте стрелку. В результате

будут настроены 20% от угла вращения (рабочее положение S1-

S3).
