В этом кондиционере используется хладагент r32 площадь площадки для монтажа экс плуатации и хранения кондиционера должна быть больше минимальной площади стро 10

Диапазон рабочих температур 10

Монтаж 10

Подготовка к монтажу 10

Примечания по монтажу 1 перед монтажом нужно проверить концентрацию хладагента 10

Стандартные и дополнительные принадлежности 10

Ительной площадки минимальная площадь для монтажа определяется следующим 11

Количество заправляемого хладагента для всей системы количество зарядки с завода дополнительная зарядка проверка по соответствующим таблицам a для внутреннего блока проверить его модель и проверить блок по соответ ствующей таблице b для наружного блока который установлен или размещен в помещении вы брать соответствующующие данные по высоте помещения 11

Чтобы проверить минимальную площадь монтажного основания см следую щую таблицу 11

При установке наружного блока с одинарным или двойным вентилятором возь митесь за ручку затем медленно поднимите его не прикасайтесь к конденсатору руками или другими предметами если вы держите корпус только за одну сторо ну корпус может деформироваться поэтому следует также держать за основание блока при установке обязательно используйте компоненты указанные в руковод стве по эксплуатации 3 используйте заправочную машину специально предназначенную для хладагента r32 перед заправкой держите бак с хладагентом вертикально после заправки на клейте на кондиционер этикетку предупреждающую об отсутствии необходимо сти дозаправки 4 нужно использовать следующие инструменты указатель уровня жидкости отвертка электрический перфоратор дрель труборасширитель динамометрический ключ гаечный ключ труборез течеискатель вакуумный насос манометр универсальный счетчик шестигранный гаечный ключ мерная лента 12

Выбор места установки 13

Внимание внутренний блок устанавливайте в месте которое может выдержать нагрузку как минимум в пять раз превышающую вес основного блока и которое не будет усиливать шум или вибрацию если поверхность выбранная для установки окажется недостаточно прочной внутренний блок может упасть вызвав неприятные последствия если монтаж будет выполнен только на каркасе задней панели крепление может оказаться недостаточно прочным будьте внимательны 14

Внутренний блок 14

Единицы измерения мм 14

Примечание сверление отверстия в потолке и установка кондиционера должны выполняться про фессионалами 14

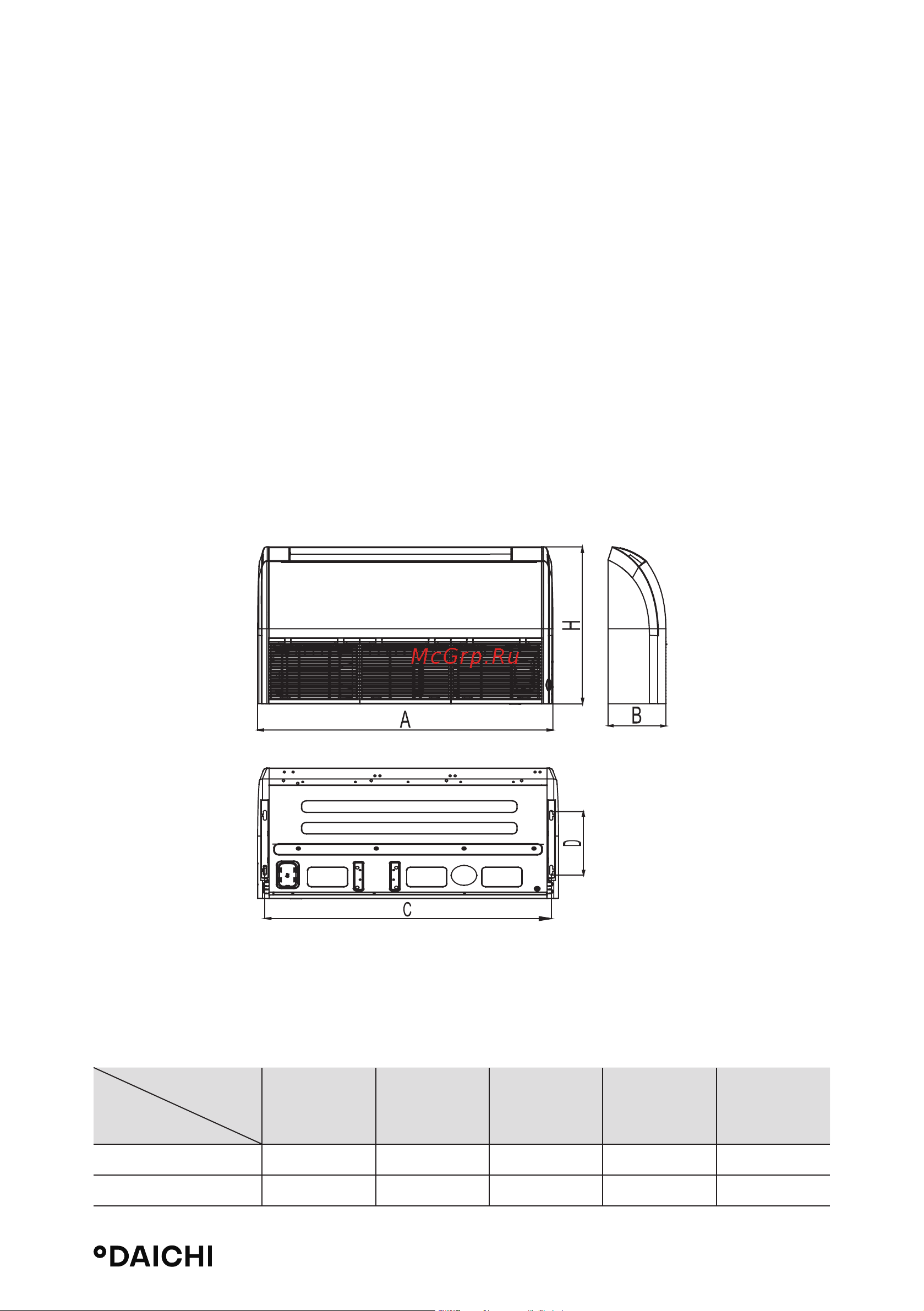

Размеры блока 14

Самым снижая производительность устройства 7 наружный блок устанавливайте в месте удобном для подключения его к внутрен нему блоку 8 и подальше от объектов которые могут привносить помехи в работу кондиционера 9 устанавливайте наружный блок так чтобы поток выпускаемого воздуха выходил беспрепятственно 14

Наружный блок df35als1r df50als1r df70als1r 15

Df160als3r 17

Единицы измерения мм 17

Размещение блоков 18

Установка и размещение наружных блоков примечание для обеспечения опти мальной производительности наружных блоков свободное пространство выбран ное для их установки должно отвечать следующим минимальным требованиям при установке одного наружного блока 18

При установке двух или более наружных блоков бок о бок единицы измерения мм 19

При установке наружных блоков рядами единицы измерения мм 20

Монтаж блоков 22

Выравнивание проверка уровня воды выполняется после установки внутреннего блока чтобы обе спечить его выравнивание по горизонтали как показано ниже 24

Напольный 24

Отрегулируйте высоту устройства таким образом чтобы дренажная труба накло нилась немного вниз и обеспечивался беспрепятственный дренаж 24

Потолочный единицы измерения мм 24

Страница 24

Соединительная труба должна быть изготовлена из водостойкого материала толщи на стенок должна составлять 0 5 1 0 мм труба должна выдерживать давление 6 0 мпа чем длиннее соединительная труба тем хуже характеристики охлаждения и нагрева кондиционера если перепад высоты между внутренним и наружным блоками превышает 10 м через каждые 6 метров следует устанавливать обратное колено это выглядит следующим образом 26

Способ монтажа сначала подсоедините трубы к внутреннему блоку затем к наруж ному при сгибании соединительных труб будьте осторожны чтобы не повредить трубу не перетягивайте гайки иначе существует опасность возникновения утечки кроме того трубу необходимо обернуть хлопковой лентой чтобы защитить ее от ме ханических повреждений при монтаже обслуживании и транспортировке 26

Наружный блок находится выше внутреннего в этом случае в нижней и верхней позициях вертикальной трубы необходимо уста навливать возвратное и невозвратное колена 27

Наружный блок находится ниже внутреннего в этом случае в нижней и верхней позициях вертикальной трубы не надо устанав ливать невозвратное колено 27

Страница 27

2 45 50 30

4 15 30 30

4 70 75 30

8 35 40 30

8 60 65 30

8 80 85 30

Внутр диаметр трубы момент затяжки н м 30

Герметизация выбивного отверстия что касается модели встроенного клапана то во время установки соединительной трубы когда она проходит через выбивное отверстие выполняется уплотнение изо ляционной ватой в дренажном отверстии наружного блока чтобы предотвратить по падание мелких животных смотрите следующий рисунок 30

Наверните конусную гайку развальцованной соединительной трубы на клапан на ружного блока конусная гайки заворачивается таким же способом как и на внутрен ний блок 30

Страница 30

Теплоизоляция трубных соединений только для внутреннего блока теплоизоляция соединений большой и малой трубы 30

В следующей таблице указано дополнительное количество хладагента 33

Дренажная труба внутри помещения 1 труба должна быть как можно короче и иметь уклон не менее 1 100 чтобы внутри не могли образоваться воздушные пробки 2 размер трубы должен быть не меньше размера соединительной трубы 3 проложите дренажную трубу как показано на иллюстрации и примите меры по предотвращению конденсации неправильная прокладка дренажной трубы мо жет привести к протечке воды и повреждению мебели и имущества 33

Монтаж дренажной трубы 1 не разрешается подсоединять трубу для слива конденсата к канализации или тру бопроводам которые могут вызывать едкий или специфический запах иначе он будет проникать внутрь помещения а летучие частицы могут вызвать поврежде ние устройства 2 нельзя подсоединять трубу для слива конденсата к водосточной трубе чтобы не допустить попадания дождевой воды внутрь так как это может привести к порче имущества или стать причиной травмы 3 труба для слива конденсата должна быть подключена к специальной дренажной системе для кондиционера 33

Ной утечке горючего газа удостовериться в том что устройство обнаружения утечки применимо к легковоспламеняющимся хладагентам например оно не должно да вать искр а должно быть полностью герметичным и безопасным по своей природе 33

Монтаж электропроводки 37

Максимальная длина 100 м длину выбирайте в зависимости от конкретных условий эксплуатации кабели связи не нужно скру чивать для совместимости со стандартом en 55014 следует использовать кабель длиной 8 метров 38

Примечание предохранитель находится на плате установите автоматический выключатель на каждом источнике питания рядом с блоками внутренним и наружным с зазором между контактами не менее 3 мм устройства должны включаться и выключаться технические характеристики автоматического выключателя и кабеля питания указанные в приведенной выше таблице определяются на основе максимальной потребляемой мощности устройств технические характеристики шнуров питания перечисленные в приведенной выше таблице применимы в тех рабочих условиях когда температура окружа ющего воздуха составляет 40 c а многожильный медный кабель например медный кабель yjv изолированный пэ и с оплеткой из пвх защищен кабелепро водом и имеет максимальную стойкость к температуре 90 c см iec 60364 5 52 если условия эксплуатации изменились приведите характеристики в соответ ствие с региональными стандартами технические характеристики автоматического выключателя определяются условиями эксплуатации при которых рабочая температура соста 38

Электрические характеристики технические характеристики проводов и номинал предохранителя 38

Внутренний блок с однофазным электропитанием df35als1r df50als1r df70als1r 41

Кабель между внутренним и наружным блоками 41

Da100alcs1r df100als1r 42

L n l n 42

L n pe 42

Внутренний блок с однофазным электропитанием df100als1r 42

Кабель питания 3 1 0 м 42

Кабель питания 3 4 0 м 42

Кабель связи 2 0 75 м 42

Страница 42

Da140alcs1r df140als3r 43

Da160alcs1r df160als3r 43

Power 380v 415v 3n 50hz 60hz power 220v 240v 50hz 208v 230v 60hz 43

Кабель питания 3 1 0 м 43

Кабель питания 5 1 5 м 43

Кабель связи 2 0 75 м 43

Страница 43

Трехфазные устройства df140als3r df160als3r 43

B монтаж проводов для унифицированного однофазного источника питания 46

А монтаж проводов раздельного трехфазного источника питания 47

Только для df160als3r 47

Трехфазные df140als3r df160als3r 47

B монтаж проводов для унифицированного трехфазного источника питания 48

Во избежание контакта с трубопроводом кабель питания должен проходить вдоль стенки справа и быть закреплен зажимом с крючком линию связи между внутренним и наружным блоками также следует прокладывать вдоль внутренней стенки справа но подальше от кабеля питания 48

Только для df160als3r 48

Необходимые проверки после монтажа 49

Подготовка перед подключением питания 1 не включайте питание до полного завершения монтажных работ 2 проверьте правильность монтажа цепи управления и надежность проводных со единений 3 запорные клапаны труб газовой и жидкостной линий должны быть открытыми 4 внутри устройства не должно оставаться мусора уберите посторонние предметы если они есть 5 после проверки установите на место переднюю панель 49

Проверки после монтажа 49

Тестовый запуск 49

Описание работы 50

Если в работе вашего кондиционера вдруг появились какие то странности пре жде всего проверьте следующее 51

Неполадки не вызванные неисправностью кондиционера 51

Техническое обслуживание 51

Примечание попробуйте последовать приведенным выше рекомендациям по устранению про блем если решить проблему не удается выключите кондиционер и обратитесь в авторизованный сервисный центр попросите проверить и отремонтировать устрой ство 52

Следующие ситуации не являются неисправностью 52

Внимание при возникновении ненормальных явлений например неприятного запаха незамедлительно остановите устройство и отключите питание затем обратитесь в авторизованный сервисный центр если устройство будет работать в ненор мальных условиях существует риск его повреждения и тогда оно может вызвать поражение электрическим током или возгорание не пытайтесь ремонтировать кондиционер самостоятельно это может вызвать поражение электрическим током или возгорание обратитесь в авторизованный сервисный центр и попросите прислать специалистов для ремонта 53

Если на дисплее пульта управления появится код ошибки обратитесь к следующей таблице где указано что означает каждый из таких кодов 53

Коды ошибок 53

Примечание когда блок подключен к проводному пульту управления код ошибки будет одновре менно отображаться на ней пояснения к индикации ошибок на панели управления блока напольно потолочного типа 54

Техническое обслуживание кондиционера 55

Чистка воздушного фильтра порядок разборки экрана фильтра и крышки электрического щитка 56

Примечания по техническому обслуживанию 58

Послепродажное обслуживание 63

Технические характеристики 64

Классы энергоэффективности 67

Дополнительные сведения 68
