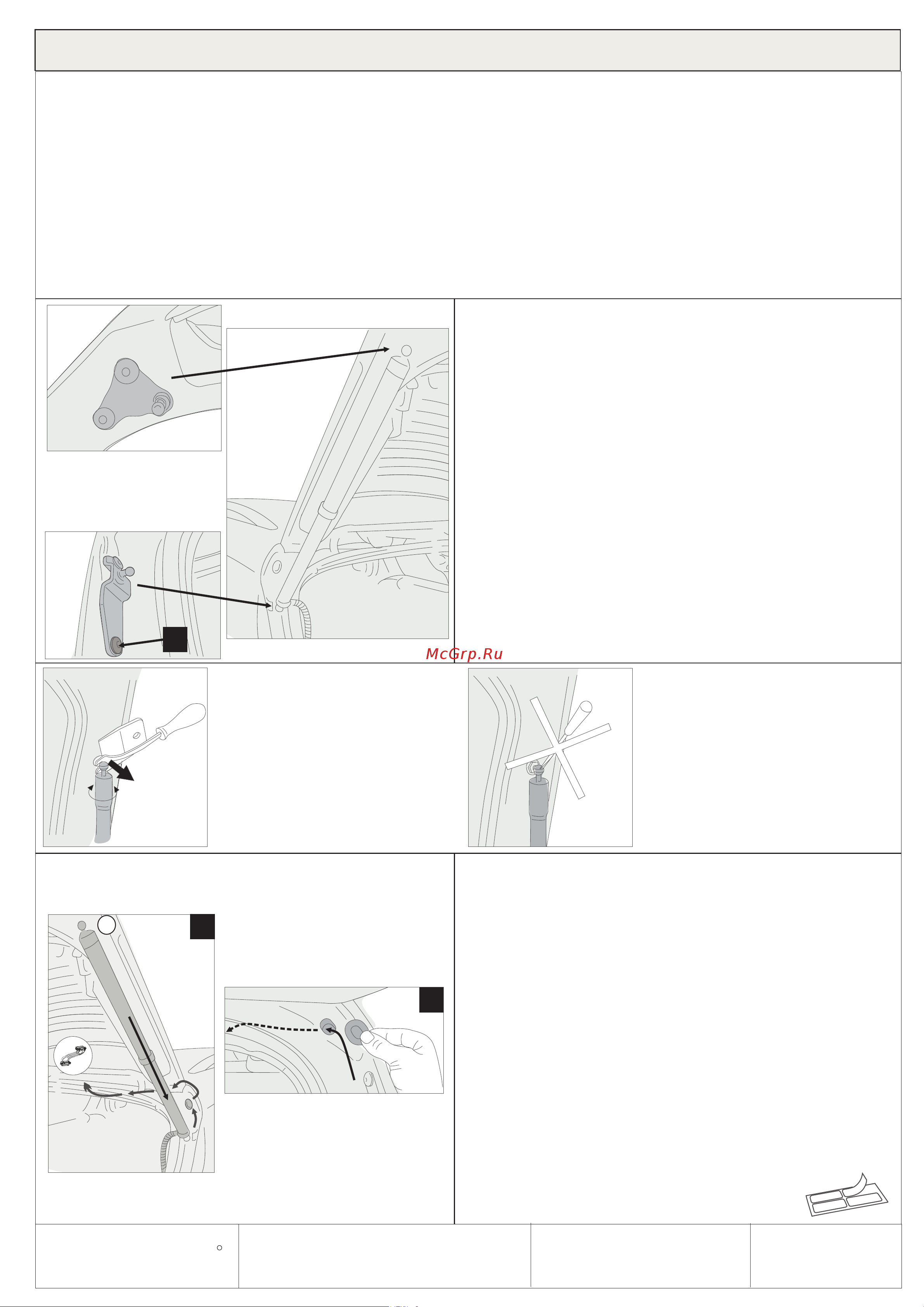

ВНИМАНИЕ! Перед выполнением работ убедитесь,
что при закрытых боковых дверях с поднятыми в них стеклах, дверь багажника закрывается без прикладывания
усилий. В противном случае, необходимо ее отрегулировать.
1. Откройте дверь багажного отделения.
2. Отсоедините минусовую клемму аккумулятора автомобиля.
3. Демонтируйте штатную петлю замка двери багажника.
ВНИМАНИЕ!
1) Запрещена эксплуатация или тестирование работы системы и ее элементов до установки на а/м.
2) Запрещена эксплуатация или проведение любых работ по настройке и тестированию системы с отключением
или физическим отсоединением элементов комплекта от мест соединения на а/м.
ВНИМАНИЕ! Для исключения травмирования следующие
работы необходимо проводить вдвоем.
4. Удерживайте дверь багажника во избежание ее
падения. Отсоедините левый и правый газовый упоры от
шарообразных кронштейнов на двери багажника и на
кузове а/м.
Демонтируйте шарообразные кронштейны на двери и на
кузове.
Взамен демонтированных кронштейнов установите на
дверь багажника кронштейны из комплекта поставки.
5. При установке кронштейнов на кузов необходимо
использовать нижний крепеж из комплекта поставки.
6. Присоедините электроприводы, соблюдая маркировку
«L» и «R», к установленным шарообразным кронштейнам,
таким образом, чтобы место, из которого выходит кабель,
находилось ближе к кронштейну, расположенному на
кузове.
7.Проложите кабели электроприводов за обивку потолка
салона, через технологические отверстия в кузове, по
направлению технологических проходов в крышку
багажника. При прокладке замените штатные заглушки
имеющимися уплотнителями на кабелях электроприводов.
ВАЖНО! Убедитесь в надежной фиксации шаровых
соединений электроприводов с кронштейнами. Проверьте
плавность хода, для чего произведите закрытие и открытие
двери багажника вручную.
В местах возможного трения кабеля о лакокрасочное
покрытие кузова наклейте прозрачные защитные 3М
наклейки
ВНИМАНИЕ!
При необходимости
демонтируйте электропривод
системы SmartLIFT,
используйте металлическую
вилку для демонтажа и
пластиковый рекель для
защиты лакокрасочного
покрытия.
ВАЖНО!
Во избежание потери
фиксирующих свойств пружины
шарового шарнира не пытайтесь
ее разжать
при снятии и установке
электропривода.
7
9
6
ПОРЯДОК УСТАНОВКИ
5
22
стр. 2 из 425.09.2020
Артикул:
AVILINE
R
