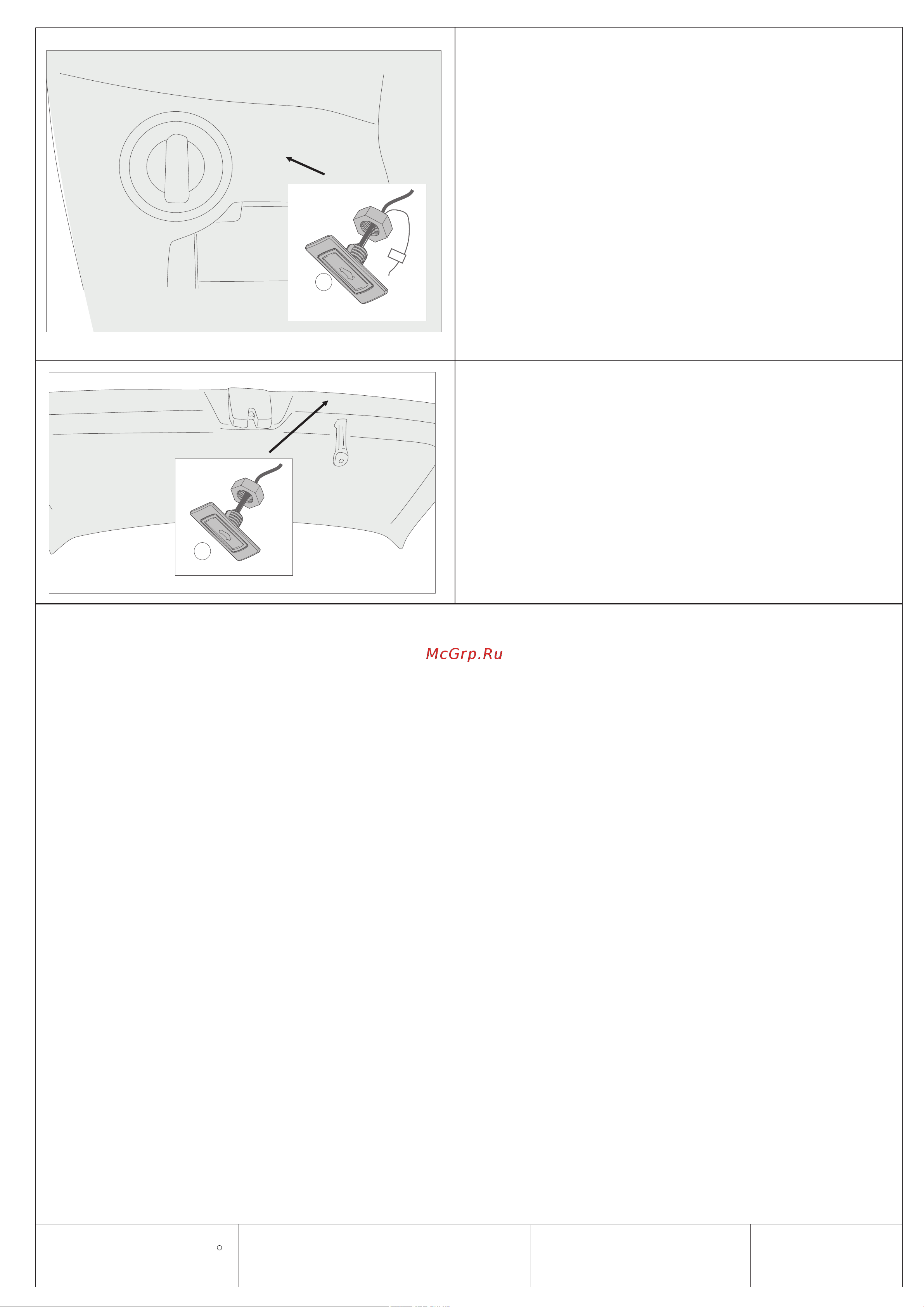

18. При отсутствии штатной кнопки открытия замка

багажника, выберите место для установки кнопки из

комплекта. Используя фрезу просверлите отверстие.

Установите кнопку управления (5) в сформированное

отверстие.

ВНИМАНИЕ! Не прикладывайте излишние усилия при

фиксации кнопки.

Произведите электрические подключения:

КОРИЧНЕВЫЙ провод кнопки управления - к цепи

подсветки

ЖЕЛТЫЙ провод кабеля с предохранительной колодкой

(7), - к проводу +12В штатной проводки в торпедо со

стороны водителя.

ВАЖНО! Предварительно сверьте с электрической схемой

а/м, для правильного подключения к штатным проводам

19. Фрезой из комплекта просверлите отверстие в обшивке

задней двери, установите в неё кнопку управления (6) и

подключите разъём.

ВНИМАНИЕ! Не прикладывайте излишние усилия при

фиксации кнопки.

20.Установите на место элементы салона автомобиля,

демонтированные в процессе инсталляции устройства.

Подключите минусовую клемму аккумулятора. Установка

завершена. Приступите к процессу настройки системы.

Порядок инициализации

После подачи питания на систему если дверь багажника открыта, система будет подавать серии звуковых

сигналов. Необходимо закрыть дверь вручную. Звуковые сигналы прекратятся. Нажмите штатную кнопку

открытия двери багажника. Система поднимет дверь багажника. Дождитесь окончания подъёма двери

багажника и убедитесь в том, что положение открытия максимальное. При необходимости вручную поднимите

дверь багажника до крайнего верхнего положения. Запрограммируйте крайнее положение двери согласно

алгоритму.

Программирование высоты крайнего положения двери багажника.

Выполните следующие действия:

1. Вручную установите дверь багажника на необходимую высоту открытия.

2. Нажмите и удерживайте кнопку управления на декоративной обшивке двери багажника более трёх

секунд. Вы услышите двухкратный звуковой сигнал. Отпустите кнопку. Настройка успешно выполнена.

С этого момента при использовании системы электропривода AVILINE SMARTLIFT дверь багажника будет

открываться на высоту, выбранную при программировании. При необходимости, можно изменять высоту

подъёма двери багажника неограниченное количество раз, просто повторите описанный алгоритм.

Программирование скорости движения крышки багажника

Выполните следующие действия:

1. Нажмите и держите кнопку закрытия багажника, расположенную на обшивке багажника, до появления

двух коротких, и пяти длинных сигналов зуммера.

2. Отпустите кнопку: частые короткие сигналы – информируют о выборе режима «повышенная скорость»,

один длительный – информируют о выборе режима «нормальная скорость» движения двери багажника.

Настройка успешно выполнена.

С этого момента при использовании системы электропривода AVILINE SMARTLIFT крышка багажника будет

двигаться согласно выбранному режиму при программировании. При необходимости, можно изменять скорость

движения крышки багажника неограниченное количество раз, просто повторить выше обозначенный алгоритм.

Данный комплект возможно дооснастить устройством управления дверью багажника движением

ноги AVILINE SMARTFOOT (Инструкция по установке данного устройства входит в комплект).
