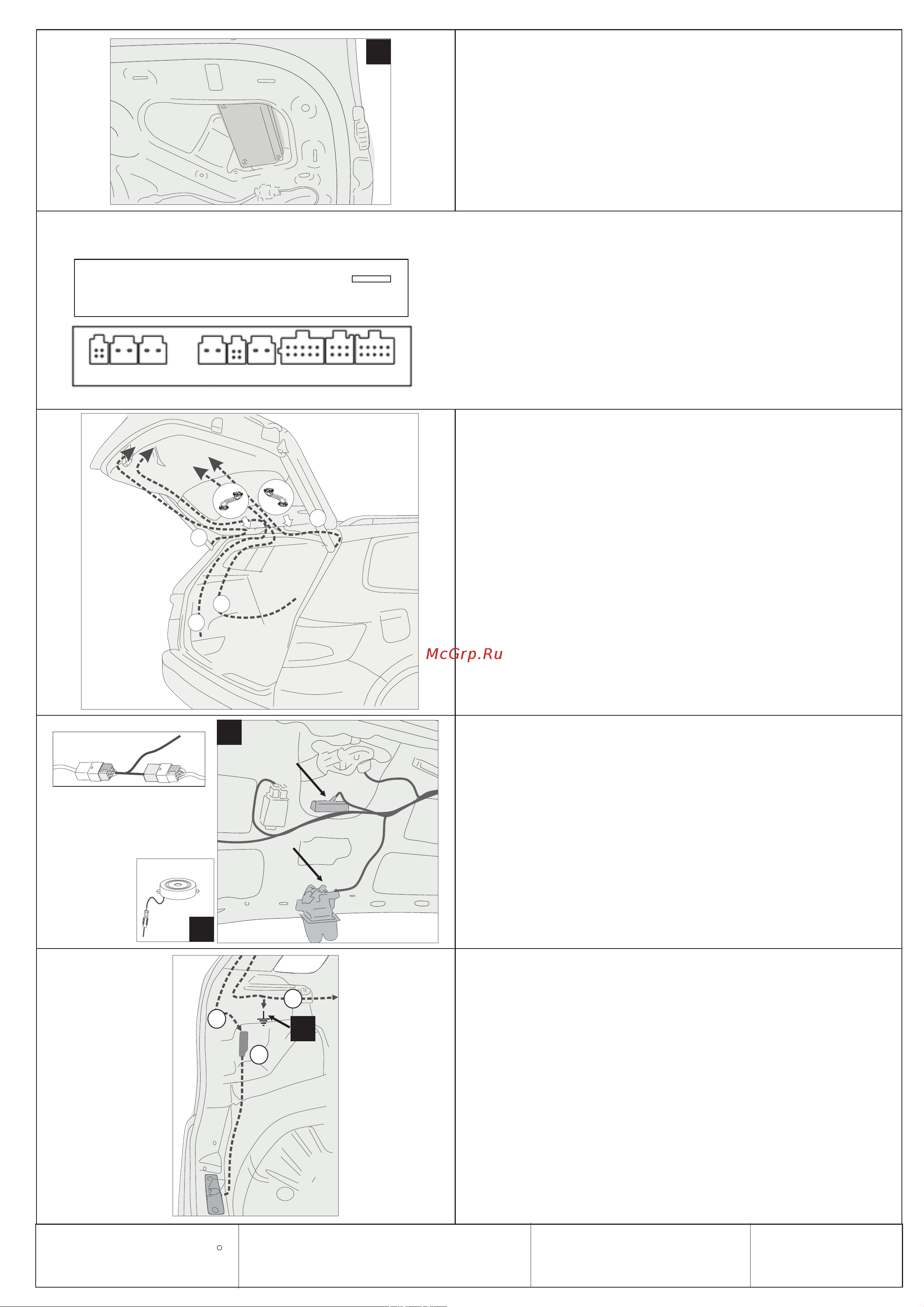

![Aaaline KRQ-19 для SKODA KAROG 2020 [3/6] Назначение разъёмов блока управления](/views2/1842954/page3/bg3.png)
8. Демонтируйте элементы декоративной обшивки двери
багажника.
9. Закрепите блок управления на корпусе двери багажника
используя элементы крепления из комплекта.
10. Через резиновый технологический проходы в верхней
части проема двери багажника из салон а/м к блоку
управления системы проведите кабели:
- Кабель питания блока управления (13)
- Кабель моторизированной петли (14)
- Кабель правого электропривода (3)
- Кабель левого электропривода (2)
11. Произведите подключения к цепи замка багажника и кнопки
открытия багажника используя проходные разъемы Pin-to-Pin
имеющиеся на соответствующих кабелях. Затем разъем этого
кабелей подключите к разъему “I” блока управления.
12. Установите звуковой излучатель, закрепив его на
металлической части двери багажника. Подключите звуковой
излучатель к соответствующему разъему соединительного
кабеля, подключенного к разъему “H” блока управления.
13. Подключите к соответствующим разъемам блока управления
соединительный кабели, ранее проложенные в дверь багажника,
через технологический проход
14. Соедините межблочный 2-х пиновые разъемы кабелей
подключенных к разъемам «С» и «H» блока управления
15. Установите моторизованную петлю плавного закрывания, из
комплекта поставки. Исполнительное устройство, передающее
поступательное движение петле посредством перемещения троса
в защитной рубашке, расположите за левой декоративной
обшивкой багажного отделения. Подключите соответствующий
кабель к разъему устройства.
ВНИМАНИЕ! Не подвергайте трос излишним изгибам.
16. За левой декоративной панелью багажного отделения,
подключите клемму черного провода кабеля питания блока
управления (13) к кузову автомобиля.
17. Демонтируйте декоративные обшивки порогов водительской
стороны салона а/м. Уложите соединительный кабель питания
блока управления вдоль штатной проводки а/м в направлении
левой части торпедо, фиксируя пластиковыми стяжками (17) по
всей длине.
9
A B C D E F G H I
A - передняя кнопка; подключения к штатной проводке
B - питание +12V
C - управление устройством плавного закрывания
D - управление правым электроприводом
E - датчик левого электропривода
F - управление левым электроприводом
G - smartfoot (опция)
I - Управление замком багажника
Назначение разъёмов
блока управления
H - звуковой излучатель; задняя кнопка; датчик устройства
J - microSD-карта (обновление ПО)
J
A B C D E F G H I
Назначение разъёмов
блока управления
J
плавного закрывания
13
4
14
PIN-TO-PIN
12
13
14
3
2
11
13
стр. 3 из 425.09.2020
