9

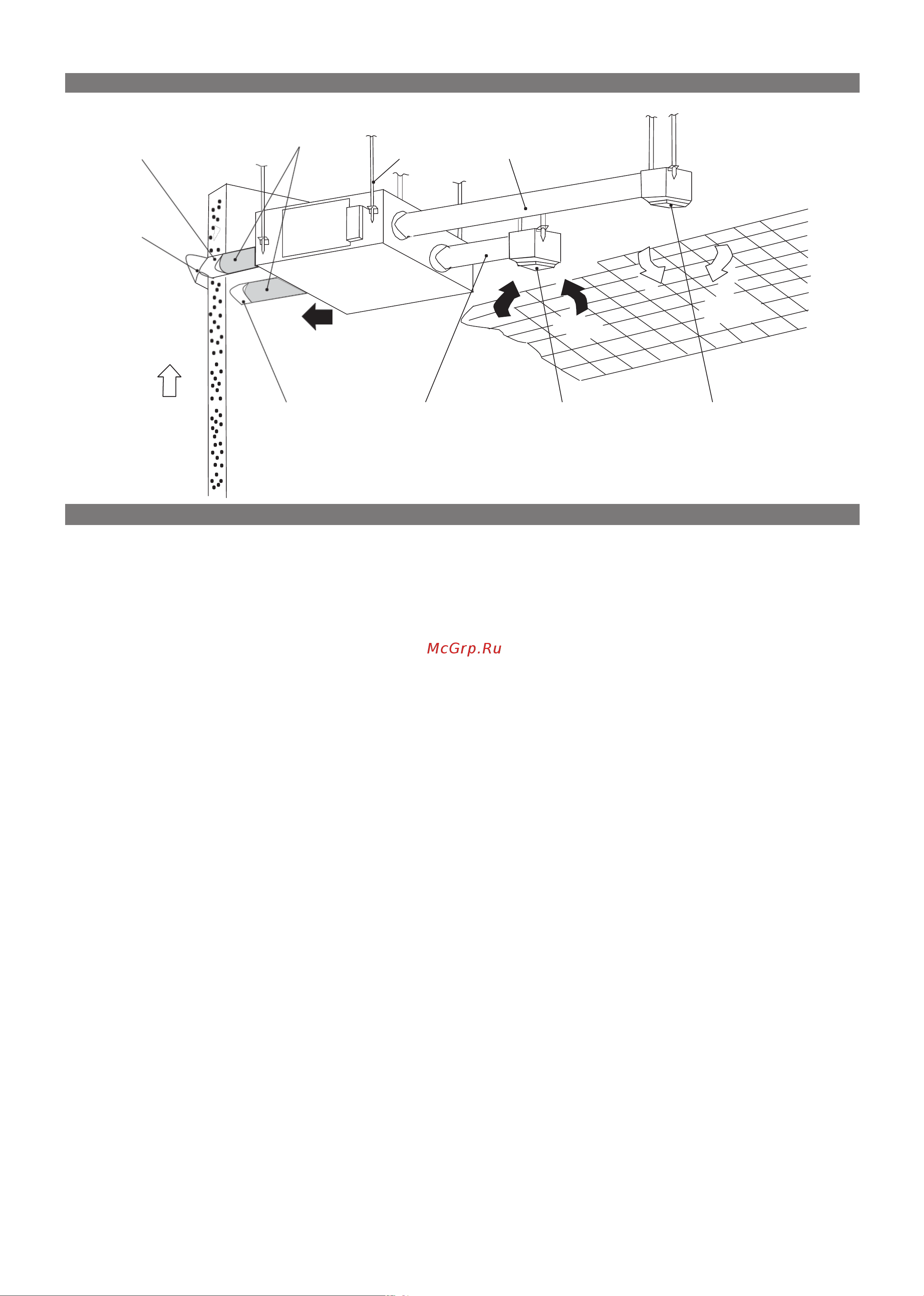

ТИПОВАЯ СХЕМА МОНТАЖА
Подача свежего
воздуха
Решетка забора
воздуха
Теплоизоляция
Крепление к
потолку
Воздуховод подачи в
помещение
Отработанный
воздух
Вытяжка*
Приток*
Наружный
свежий воздух
Воздухоотвод отвода
вытяжки
Вытяжной
воздухоотвод
Решетка приточного
воздуха
Воздухозаборная
решетка
* Для моделей DV-250E ~ DV-1000E.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ
•
Не устанавливайте оборудование вблизи от источников тепла или огня.
•
Не устанавливать оборудование в местах, где существует опасность утечки горючего газа.
•
Не устанавливайте оборудование в зонах повышенного количества масляных испарений, например, на
кухне и т. д.
•
Не устанавливайте оборудование на машиностроительных и химических заводах, а также в местах
работы с кислотами, щелочами, органическими растворителями, наркотическими или другими
вредными и загрязняющими воздух веществами (пыль, масла, дым и т. д.).
•
Ревизионные окна ПВУР должны находиться в зоне, к которой можно обеспечить доступ при
обслуживании.
•
При монтаже обеспечьте прочное и надежное крепление для ПВУР.
•
При возможности рекомендуется установить устройство защитного отключения (электрический
автомат защиты).
•
ПВУР должна быть установлена в теплоизолированном пространстве (нужно предотвратить
проникновение теплого / холодного воздуха извне).
•
Вентиляционные решетки для входного и выходного потоков воздуха в помещении должны быть
максимально разнесены.
•
Выберите соответствующий тип воздуховодов.
•
В целях предотвращения теплопотерь, воздуховоды для подачи свежего воздуха должны быть утеплены.
•
Установите на внешние отверстия защитные решетки или сетку, чтобы предотвратить проникновение в
них птиц, насекомых, др. предметов
•
Не вносите изменений в конструкцию, не совершайте монтаж или демонтаж оборудования
самостоятельно. Неправильная эксплуатация может привести к поражению электрическим током, пожару.
•
Соединяемые части воздуховодов и щели между ними должны быть укреплены алюминиевой
скрепляющей лентой для предотвращения утечки воздуха.
•
Если воздуховод проходит сквозь металлические щиты, сети или деревянные постройки, установите
теплоизоляционный слой между воздуховодом и прилегающей к нему стеной.
