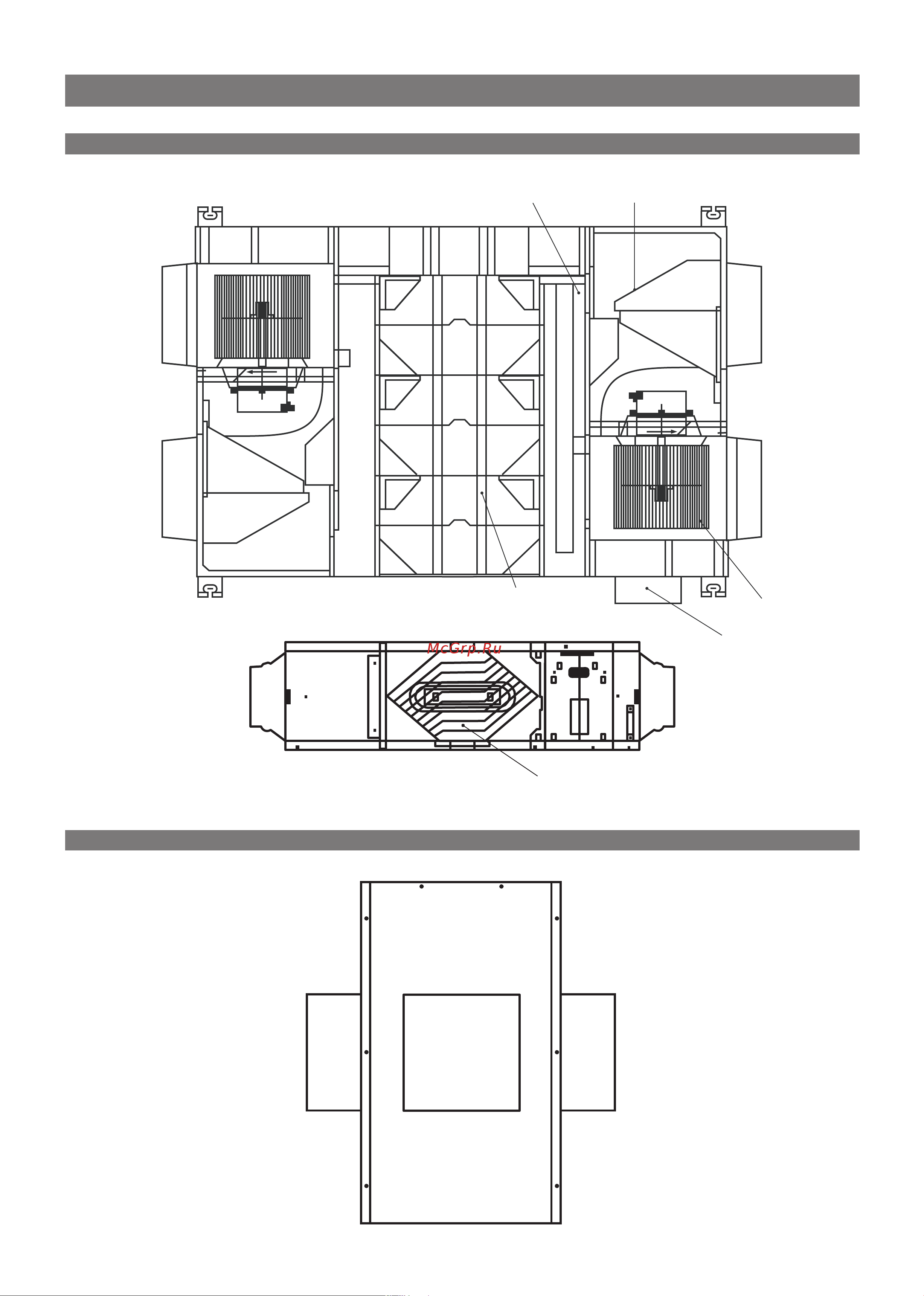

КОНСТРУКЦИЯ ПВУР
В корпусе установлены
электрические ТЭНы
коробка
электро-
подключений
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ПВУР
Теплообменник
КОНСТРУКЦИЯ ОТДЕЛЬНОГО ЭЛЕКТРОНАГРЕВАТЕЛЯ (ДЛЯ МОДЕЛЕЙ DV-600E - DV
-1200E
входное отверстие
выходное отверстие
Отверстие
выхода
приточного
свежего воздуха
Отверстие
входа
комнатного
отработанного
воздуха
Вентилятор
Коробка
электроподключений
Теплообменник
Отверстие
выхода для
отработанного
воздуха
Отверстие
входа для
свежего воздуха
Встроенный
электронагреватель Байпас
