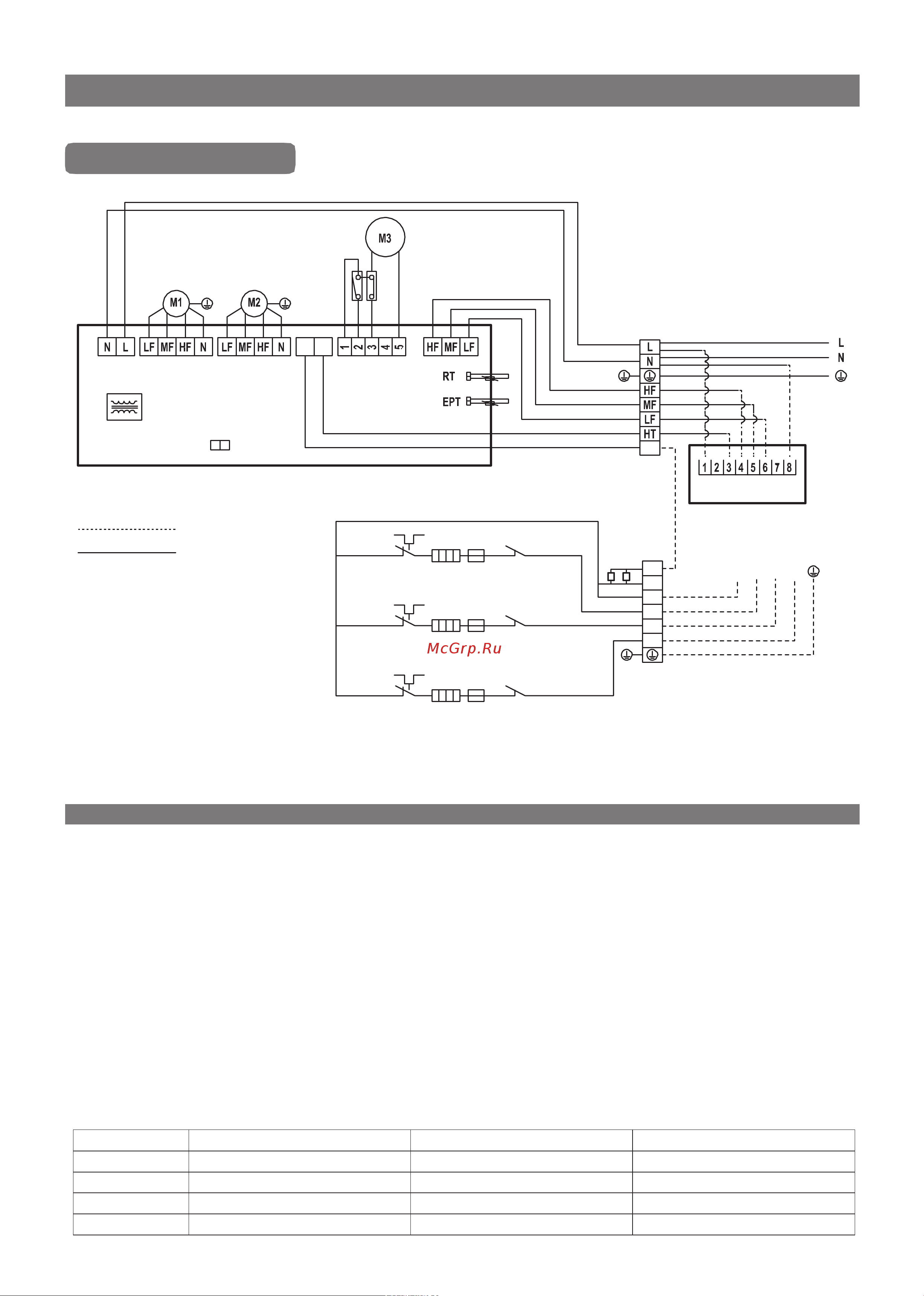

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ПВУР
11
DV -600E ~ DV - 1200 E
мотор тракта
подачи свеже го
воздуха
мотор тракта
вытяжки о трабо та нного
воздуха
мотор привода
байпаса
SW
~ 220 В / 50 Гц
трансформатор
C
пульт П ДУ
электри чес кие соеди не ния между
ПВУР и источни ком пи тания, П ДУ
электри чес кие соеди не ни я
защитный
предохра ни тель
J1-1
~ 380 В / 50 Гц
в кор пусе ПВУР
термоста т
электро-
нагре ва тель
защитный
реле
C
J1 J2
N
N
N L1 L2 L3
предохранитель
L1
J1-2
L2
термоста т
электро-
нагре ва тель
защитный
реле
L3
предохра ни тель
J2-1
тер мос та т
электро-
нагре ва тель
реле
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОКАЛОРИФЕРОВ
•
В установках
DV-600E - DV-1200E
для эффективной работы в зимний период используются внешние
электрокалориферы, которые обеспечивают нагрев воздуха, который подается
С улицы, до температуры +5 °С (ориентировочно). Дальнейший обогрев потока воздуха в приточном
канале обеспечивается за счет использования рекуператора.
•
Внешние электрокалориферы являются устройствами с независимым электропитанием (380 В, 3 фазы),
но при этом управление включением этих устройств организовано через схему управления ПВУ. При
подключении электрокалориферов строго соблюдайте схемы подключения, приведенные на
этой
странице. Также необходимо использовать медные электропровода соответствующего
сечения.
Рекоммендации п одключения электроТЭН ов для м оделе й DV-600 E ~ DV -1200E
Model
Мощность электроТЭНа, кВт
Сечение кабеля питания, мм
2
Рассчетная сила тока, А
DV-600E
5
2.5
6.0
DV-800E
6
2.5
9.2
DV-1000E
7
4
10.6
DV-1200E 7.5
4
11.4
