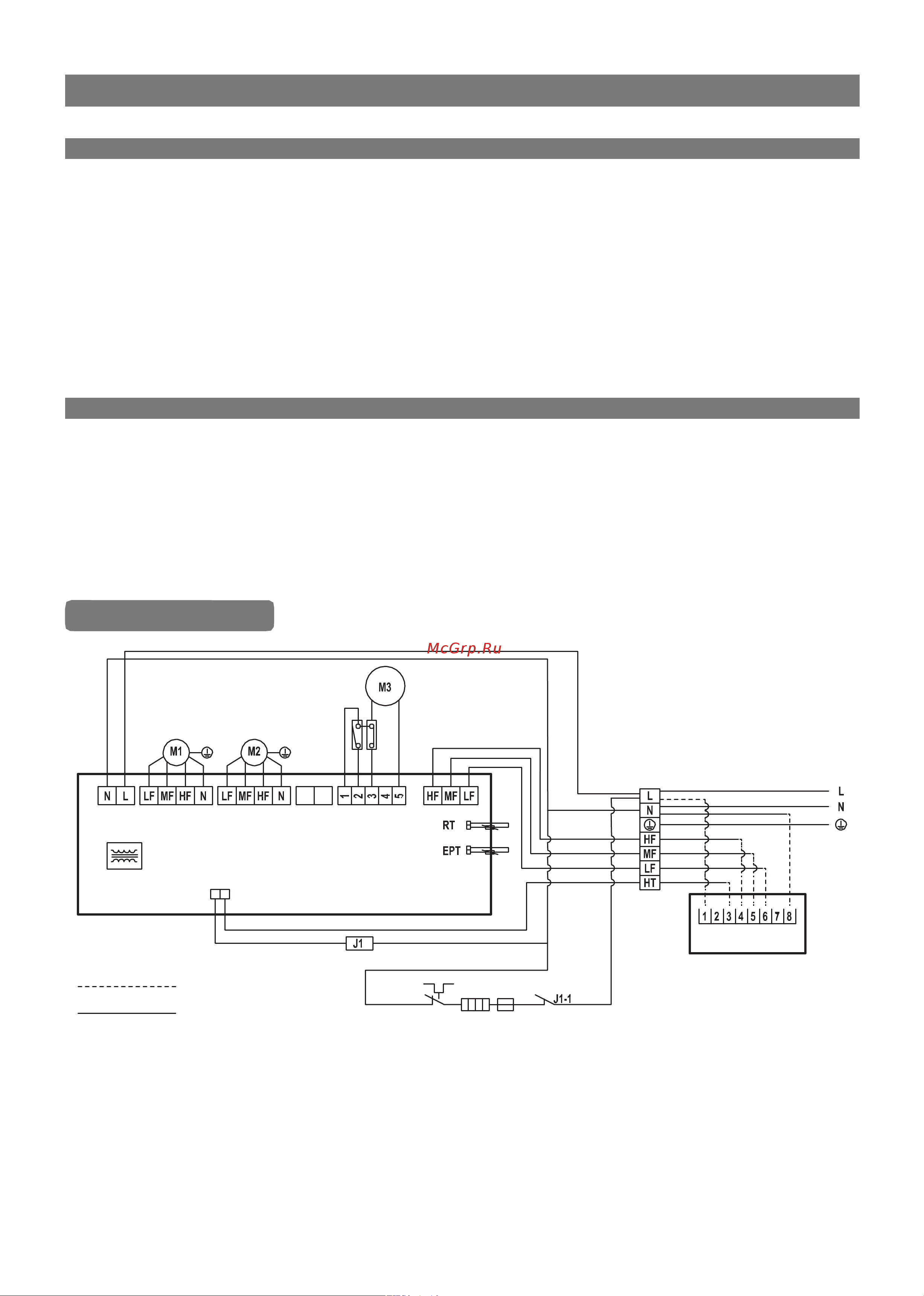

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ПВУР
10
ПОЯСНЕНИЯ К СХЕМЕ ПОДКЛЮЧЕНИЯ
•
Провода, обозначенные на схеме пунктирными линиями, должны быть проложены специалистами по
электромонтажу.
•
После завершения электромонтажных работ тщательно проверьте, не допущены ли ошибки.
•
Рекомендуется использовать защитный автомат питания с расстоянием более 3 мм между
размыкающими контактами и номинальным током больше 10 А.
•
Рекомендуется использовать электропровод в ПВХ-изоляции с толщиной 1.38 мм и 1.78 мм для
проводов диаметром 1.5 мм
2
и 2.5 мм
2
соответственно.
ПРОБНЫЙ ЗАПУСК
•
После подключения электрических проводов удостоверьтесь, что все соединения выполнены
правильно, после чего попытайтесь запустить оборудование.
•
Если подключение было произведено не правильно, работа ПВУР будет происходить в неправильном
режиме. Чтобы предотвратить поражение электрическим током, отключите цепь электропитания
защитным выключателем и снова включите ее только после исправления подключений.
DV -250 E ~ DV -500 E
мотор тракта
подачи све жего
воздуха
мотор тракта
вытяжки о трабо та нного
воздуха
мотор привода
байпаса
SW
~ 220 В / 50 Гц
трансформатор
реле разморозки
пульт П ДУ
электри чес кие соеди нения ме жду
ПВУ Р и исто ч ником питания, ПДУ
защитный
предохра нител ь
электри чес кие соеди не ния
в кор пусе ПВУ Р
тер мос та т
электро-
нагре ва тель
реле
