4

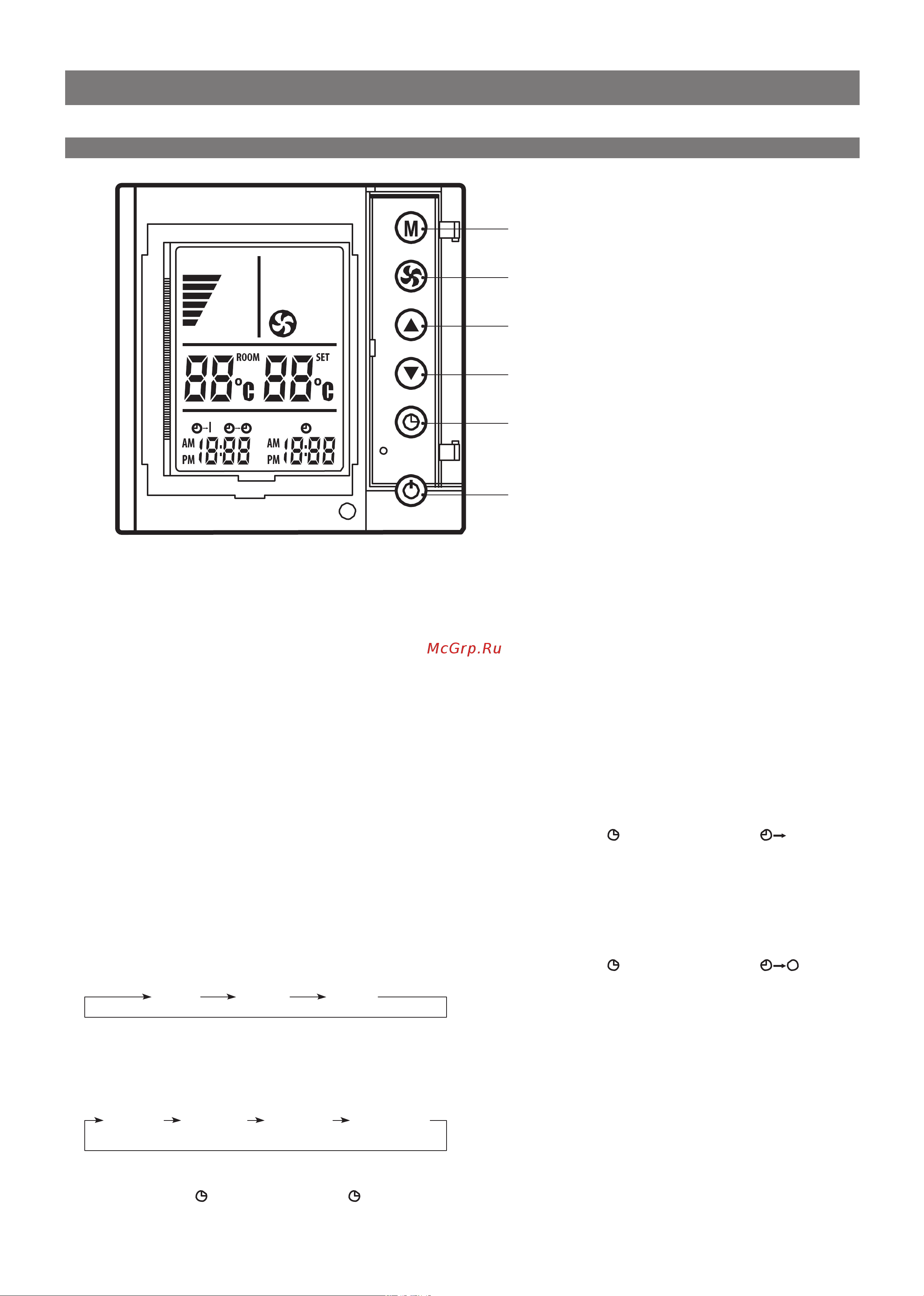

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
ПРОВОДНОЙ ПУЛЬТ УПРАВЛЕНИЯ С LCD (ЖК-ДИСПЛЕЕМ)
Кнопка
Mode (Режим)
Кнопка
Airow (Скорость вентиляторов)
Кнопка
+
Кнопка
–
Кнопка
Timing (Таймер, Часы)
Кнопка
On/Off (Включить/Выключить)
•
Панель дисплея
Пульт управления оснащен удобными для использвания клавишами, большим ЖК-дисплеем с яркой
подсветкой, который обеспечивает индикацию включения / выключения, скорости вентиляторов, комнатной
и установленной температуры. Пульт подключается к установке ПВУР посредством 3-х жильного провода,
при этом длина кабеля, при необходимости, может достигать нескольких десятков метров.
•
Опис ание клав иш уп равления
Кнопка On /Off ( Включить/Вык лючить )
Нажмите кнопку On/Off, чтобы включить/выключить
работу ПВУР.
Кнопка Mode (Реж им)
Нажмите кнопку Mode, чтобы выбрать режим работы
ПВУР - вентиляция (проток воздуха только через
рекуператор), вентиляция с обогревом (включается
электронагреватель), при нажатии также включается
подсветка дисплея.
Кнопка A ir ow (С корость вентиля торов)
Нажимайте на эту кнопку последовательно, чтобы
изменить скорость вращения вентиляторов ПВУР, как
показано ниже:
Низкая Средняя Высокая
Кнопка Timing (Таймер, Часы )
Нажимайте эту кнопку, чтобы выбрать функцию,
которую необходимо изменить.
часов. Одно нажатие кнопки ▲ или ▼ может изменить
значение часов на одну минуту, продолжительное
нажатие (более 10 сек) может изменить настройку на
10 минут за секунду.
б) установка таймера на включение
Нажмите кнопку и удерживайте, пока
I
не
замигает, затем нажимайте кнопку ▲ или ▼ для
установки времени включения. Одно нажатие кнопки
▲ или ▼ может изменить значение времени на одну
минуту, продолжительное нажатие (более 10 сек)
может изменить настройку времени на 10 минут за
секунду.
в) установка таймера на выключение
Нажмите кнопку и удерживайте, пока не
замигает, затем нажимайте кнопку ▲ или ▼ для
установки времени выключения. Одно нажатие кнопки
▲ или ▼ может изменить значение времени на одну
минуту, продолжительное нажатие (более 10 сек)
может изменить настройку времени на 10 минут за
секунду.
Кнопка
+
Установка
Часов
Установка
Таймера на
включение
Установка
Таймера на
выключение
Сброс
до заводских
настроек
Нажатие на эту кнопку увеличивает параметры
временного интервала при настройке часов или
таймера.
Кнопка
–
а) установка часов
Нажмите кнопку и удерживайте, пока
не замигает,
затем нажимайте кнопку ▲ или ▼ для установки
Нажатие на эту кнопку уменьшает параметры
временного интервала при настройке часов или
таймера.
