7

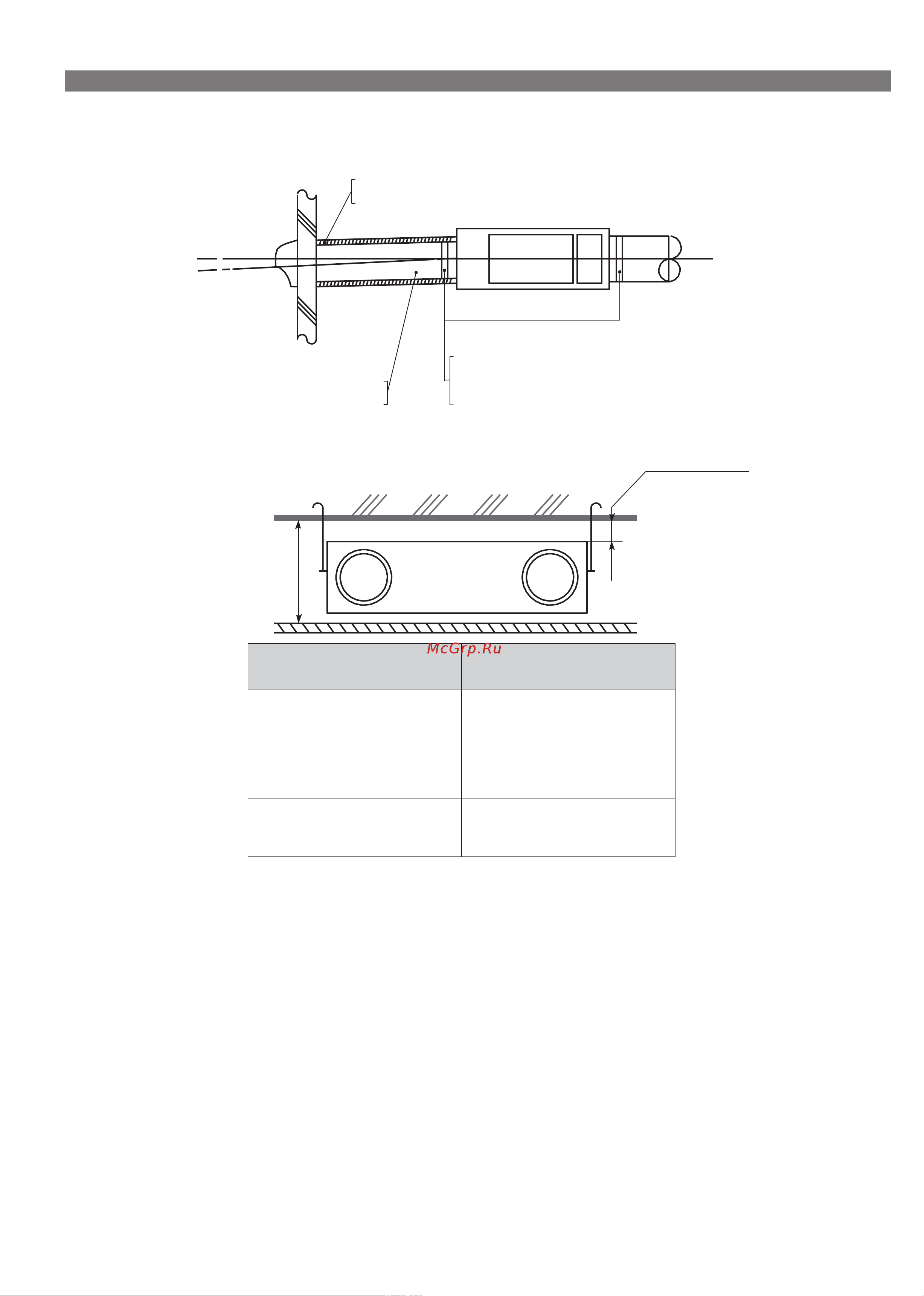

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ВОЗДУХОВОДОВ
Уб едитесь , что монтажное прос транс тв о соотве тс т вует нижеприведенным требованиям:
Теплоизоляционный
слой
Всасывающий воздух
внешний
трубопровод
Алюминиевые ленты в местах соединения
труб для предотвращения утечки воздуха
20 мм
А
ДЛЯ МОДЕ ЛЕЙ
ВЫСОТА МЕЖПАНЕ ЛЬНОГО
ПРОС ТРАН СТВ А А, ММ
DV-250E
DV-350E
DV-400E
DV-500E
320
DV-800E, DV-1000E
DV-1200E
440
•
Во время монтажа воздуховодов избегайте идущие подряд несколько изгибов и уменьшение диаметра
присоединяемых воздуховодов.
•
Во время наружной установки воздуховодов следите за тем, чтобы в места их соединения не попадал
дождь.
•
В целях предотвращения повреждений воздуховодов от намерзания конденсата, используйте
воздуховоды в теплоизоляии.
•
Соединяемые части воздуховодов и их открытых частей должны быть укреплены алюминиевой
скрепляющей лентой для предотвращения утечки воздуха.
•
Вентиляционные решетки воздуховодов для входного и выходного потоков воздуха в помещении
должны быть максимально удалены друг от друга.
