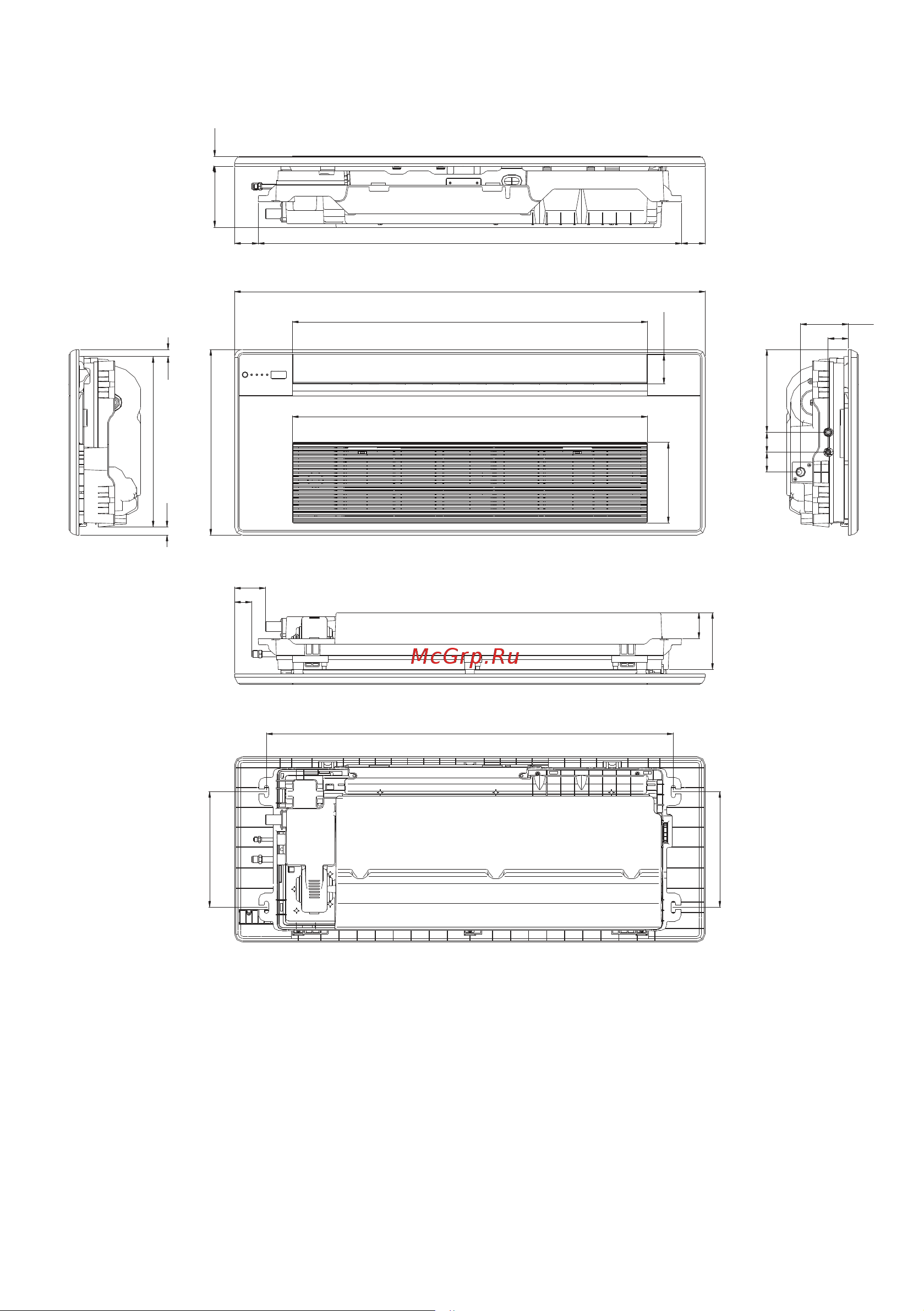

10. Габаритные размеры
LSM-H18-36B1CUA2
465
1180
890
890
202
74
25
153
428
20
17
60
5050
51
119
1020
290
290
208
60
43
78
1060
65
143
Размеры: мм
16
