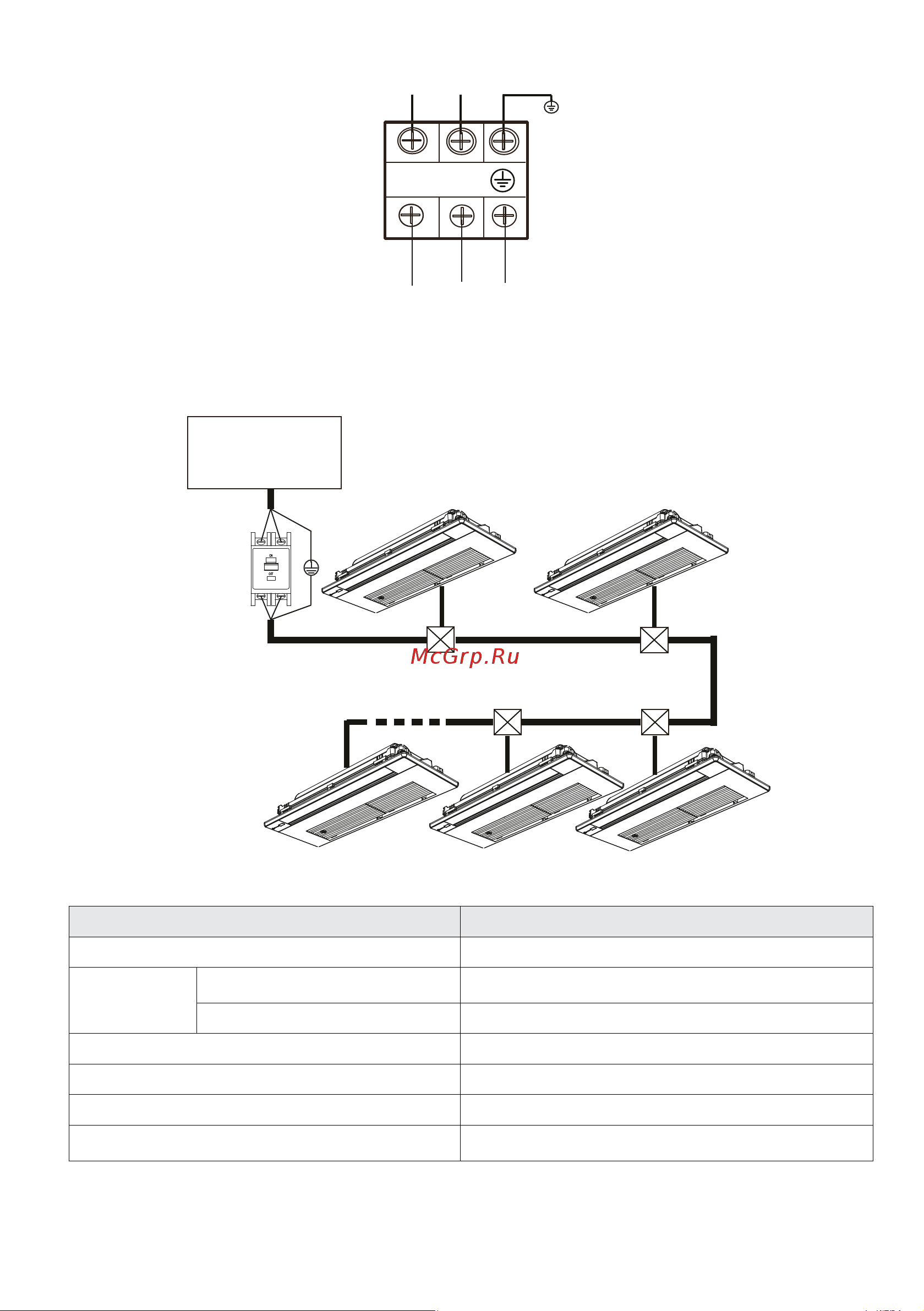

Схема подключения питания
L N
ПИТАНИЕ
220 В ~ 50 ГЦ
Спецификация
L1 L2
УЗО
Эл. коробка
Автоматический выключатель
дифференциального тока
Электропитание
220 В / 50 Гц
Внутренние блоки
Внутренние блоки
Модель LSMH18B1CUA2–LSMH71B4CUA2
Холодопроизводительность, Вт 1800–7100
Питание
Количество фаз 1 фаза
Частота тока и напряжение 220–240 В, ~50 Гц
Ток отсечки/предохранитель, A 15/15
Сечение питающего кабеля, мм
2
3 × 2,5
Заземление, мм
2
2,0
Сигнальный кабель, мм
2
3 × 0,75
38
