Lessar LSM-H71B1CUA2 [19/52] Установка основного блока

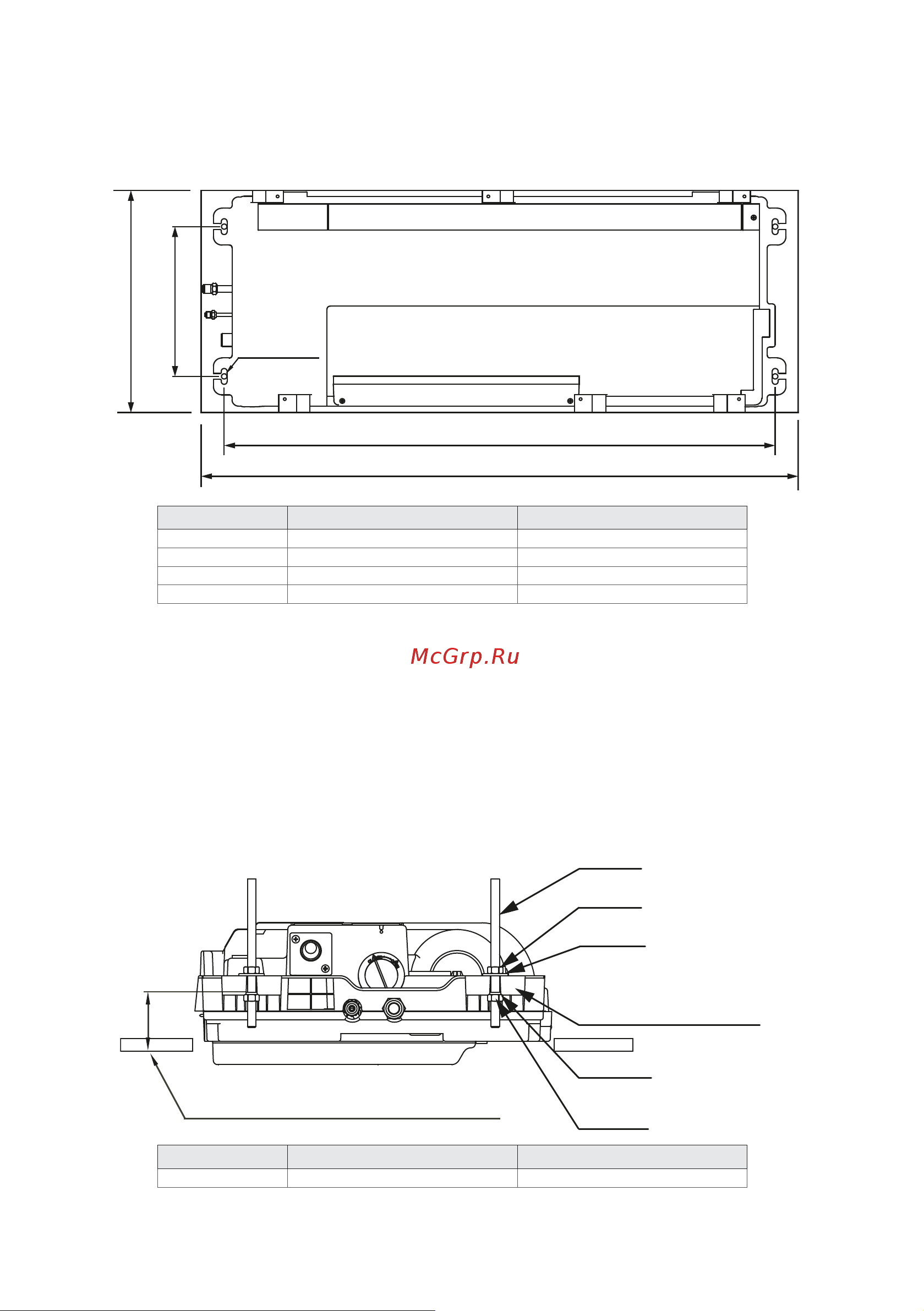

11. 3. Установка основного блока

• По дг от ов ьте п ото ло к (уб е дит ес ь в его г ор из он та ль но ст и).

• По дг от ов ьте в н ав ес но м п от ол ке о тв ер ст ие ра зм ер ом по д в ну т ре нн ий бл ок , и сп ол ь зуя ша -

бл он. Ша бл он вкла д ыв ает ся в ка ж д ый вн у тр ен ни й бло к.

• Це нт р от ве рс ти я д ол жен с ов па д ат ь с ц ен тр ом ус та но вк и б ло ка.

Размер проема в потолке: C

Размер позиционирования отверстий: D

4×∅10

Размер проема в потолке: А

Размер позиционирования

отверстий: B

Модель LSM-H18-36B1CUA2 LSM- H45-71B1CUA 2

A 430 470

B 290 300

C 1100 1290

D 1015 1235

• Определите места отверстий для подвесов так, чтобы они совпадали с отверстиями на мон-

тажной панели.

• Просверлите 4 отверстия ∅12 мм и глубиной 50–55 мм в выбранных местах. Обязательно

держите сверло под углом 90° к потолку.

• С помощью молотка вставьте потолочные крюки в предварительно просверленные отвер-

стия. Закрепите крюки в потолке с помощью прилагаемых шайб и гаек.

• Затем закрепите на крюках 4 подвеса.

• Лицевая панель должна закрывать подвесы, поэтому отмерьте их необходимую длину за-

ранее.

• Закрутите равномерно 4 шестигранные гайки на подвесах для ровной горизонтальной уста-

новки блока.

Подвес

Гайка 1

Гайка 2

Шайба 1

Шайба 2

Установочные проушины

Разница в высоте между шайбой 2

и основанием потолка составляет A мм

A мм

Модель LSM-H18-36B1CUA2 LSM- H45-71B1CUA 2

A 70 75
