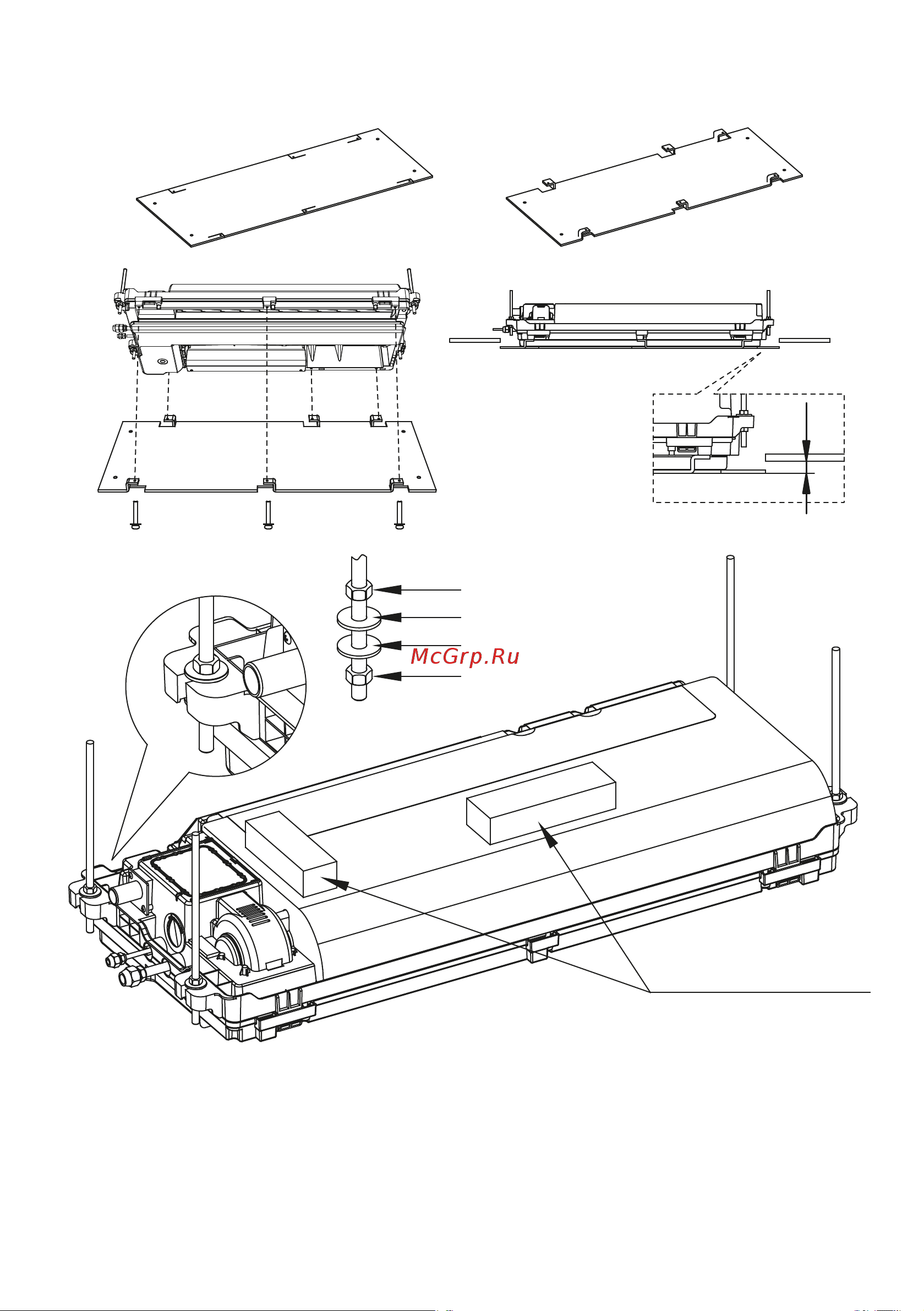

• Установите внутренний блок. Вам понадобится два человека, чтобы поднять и закрепить
его. Вставьте подвесные болты в отверстия для подвешивания блока. Закрепите их, исполь-
зуя прилагаемые шайбы и гайки.
Винты панели: M4X22
24
• Для проверки горизонтальности установки блока используйте уровень.
Проверка уровня
Гайка 2
Гайка 1
Шайба 1
Шайба 2
• Если блок неправильно установлен, то возможны проблемы с отводом конденсата и поплав-
ковый датчик может работать некорректно. Это может привести к протечкам конденсата.
• Отрегулируйте блок таким образом, чтобы расстояние между краями отверстия в потолке
и сторонами блока было одинаковым со всех 4 сторон.
• Нижняя часть блока должна быть на 1012 мм выше подвесного потолка.
• После того как положение блока будет выверено, надежно зафиксируйте его, затяните гайки.
20
