LSM-H18-36B1CUA2

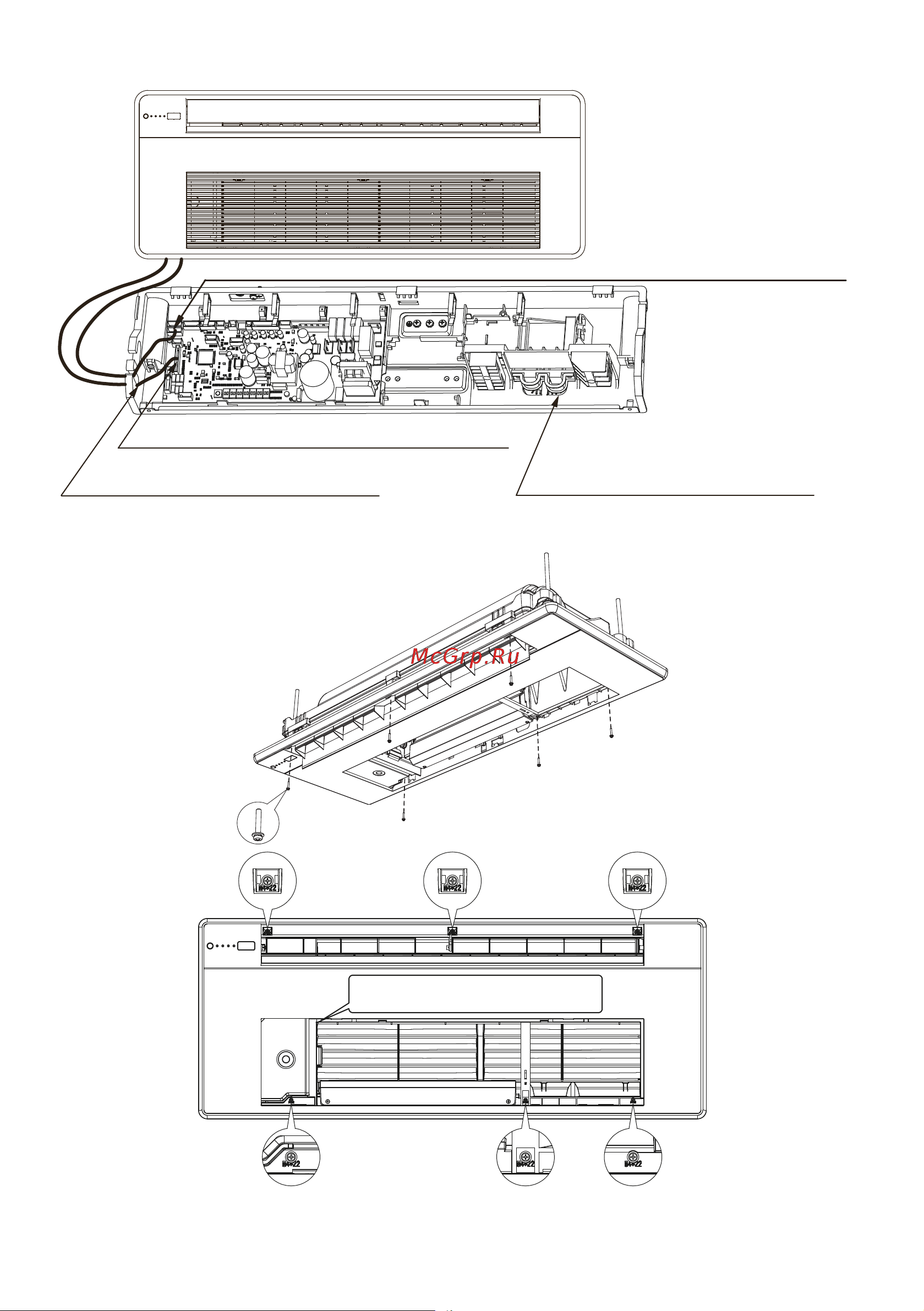

Разьем 5-жильного провода от панели подключается к CN21 главной платы управления
Разьем 10-жильного провода от панели
подключается к CN15 главной платы управления
Через это отверстие в блок управления
проходят 2 провода от панели
Используйте зажим для провода,
чтобы закрепить кабель, иначе это
приведет к короткому замыканию
из-за ослабления проводов
• Установка винтов М4×22: модель 1836 6 шт., модель 4571 7 шт. (на рисунках показан при-
мер установки модели 1836, но метод также применим к моделям 4571).
Для моделей 45-71 расположен
дополнительный винт
23
