Lessar LSM-H71B1CUA2 Инструкция по эксплуатации онлайн [24/52] 633541
![Lessar LSM-H71B1CUA2 Инструкция по эксплуатации онлайн [24/52] 633541](/views2/1844616/page24/bg18.png)

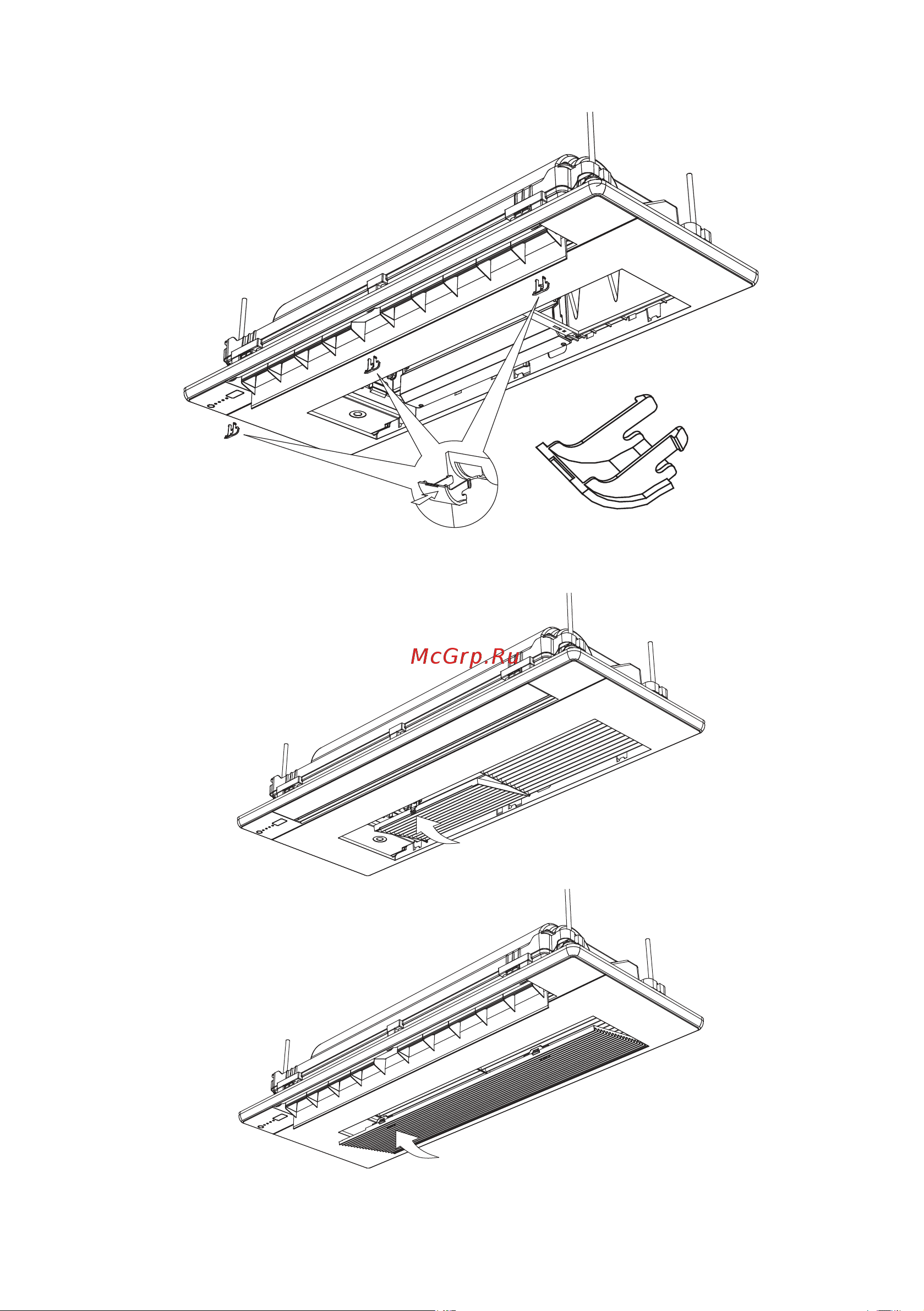

• Установите винты со скрытой головкой (показан пример для модели 1836, но метод также
применим и к моделям 4571).
• Установка фильтра и решетки (показан пример для модели 1836, но метод также применим
и к моделям 4571)
24
Содержание
- Lsm h b1cua2 1
- Руководство по эксплуатации 1
- Содержание 2
- Во время эксплуатации 3
- Меры предосторожности 3
- При установке 3
- Оптимальная работа 4
- Перед началом работы 4
- При обслуживании 4
- Проверка перед пуском 4
- Запомните 5
- Правила электробезопасности 5
- Авторестарт 6
- Назначение 6
- Принцип работы кондиционера в режиме обогрева 6
- Принцип работы кондиционера в режиме охлаждения 6
- Принцип работы системы оттаивания кондиционера в режиме обогрева 6
- Состав мультизональной системы 6
- Функция защиты от обмерзания 6
- Внешний вид аксессуаров в приобретенном вами оборудовании может отличатся от внешне го вида аксессуаров представленных в настоящем руководстве все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях они могут отличаться в зависимости от модели приобретенного оборудования преимуще ственное значение имеет реальный внешний вид оборудования 7
- Внутренний блок поставляется в комплекте с аксессуарами указанными ниже для установки внутреннего блока используйте аксессуары входящие в комплект поставки неправильный монтаж может привести к протечке конденсата поражению электрическим током и возго ранию а также к выходу оборудования из строя элементы не входящие в комплект сплит системы должны приобретаться отдельно 7
- Комплектность блока 7
- Примечание уровень звукового давления указанный в технических характеристиках измеряется в специальном для этого помещении акустической безэховой камере в которой стены покрыты звукопоглощающим материалом в реальном помещении звук от оборудования усиливается из за многократного отражения звука от потолка стен мебели и др дан ный эффект приводит к росту уровня звукового давления который зависит от типа по мещения и характеристик отражающих поверхностей испытания на звуковое давление соответствуют стандарту en iso 3743 iso 3744 8
- Технические характеристики 8
- Примечание уровень звукового давления указанный в технических характеристиках измеряется в специальном для этого помещении акустической безэховой камере в которой стены покрыты звукопоглощающим материалом в реальном помещении звук от оборудования усиливается из за многократного отражения звука от потолка стен мебели и др дан ный эффект приводит к росту уровня звукового давления который зависит от типа по мещения и характеристик отражающих поверхностей испытания на звуковое давление соответствуют стандарту en iso 3743 iso 3744 9
- Внутренний блок оснащен дисплеем позволяющим проецировать индикацию о работе конди ционера в рабочем режиме отображаются настройки температуры в режиме вентиляции fan отображается текущая температура в помещении при необходимости отображаются коды самодиагностики 10
- Дисплей окно приемника инфракрасного сигнала 10
- Дисплей передней панели 10
- Кнопка проверки индикатор работы индикатор таймера индикатор защиты от подачи холодного воздуха индикатор разморозки индикатор аварии 10
- Обслуживание и чистка кондиционера 11
- Очистка внутреннего блока 11
- Очистка фильтра 11
- Симптомы не являющиеся неисправностью 12
- Внимание не пытайтесь самостоятельно ремонтировать кондиционер обращайтесь в авторизованный сервисный центр или к вашему дилеру 13
- Поиск и устранение неисправностей 13
- Коды ошибок 15
- Lsm h18 36b1cua2 16
- Габаритные размеры 16
- Размеры мм 16
- Lsm h45 71b1cua2 17
- Внешний вид аксессуаров в приобретенном вами оборудовании может отличатся от внешнего вида аксессуаров представленных в настоящем руководстве все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях они могут отличаться в зависимости от модели приобретенного оборудования преимуществен ное значение имеет реальный внешний вид оборудования 17
- Размеры мм 17
- Выбор места для установки 18
- Монтаж внутреннего блока 18
- Перед установкой 18
- Определите места отверстий для подвесов так чтобы они совпадали с отверстиями на мон тажной панели просверлите 4 отверстия 12 мм и глубиной 50 55 мм в выбранных местах обязательно держите сверло под углом 90 к потолку с помощью молотка вставьте потолочные крюки в предварительно просверленные отвер стия закрепите крюки в потолке с помощью прилагаемых шайб и гаек затем закрепите на крюках 4 подвеса лицевая панель должна закрывать подвесы поэтому отмерьте их необходимую длину за ранее закрутите равномерно 4 шестигранные гайки на подвесах для ровной горизонтальной уста новки блока 19
- Подготовьте потолок убедитесь в его горизонтальности подготовьте в навесном потолке отверстие размером под внутренний блок используя ша блон шаблон вкладывается в каждый внутренний блок центр отверстия должен совпадать с центром установки блока 19
- Установка основного блока 19
- Установка панели 21
- Установка винтов м4 22 модель 18 36 6 шт модель 45 71 7 шт на рисунках показан при мер установки модели 18 36 но метод также применим к моделям 45 71 23
- Материал и размер трубопроводов 25
- Материал трубопроводов медные трубы размер трубопровода выберите и приобретите медные трубы которые соответствуют длине и размеру рассчитанным для выбранной модели в руководстве по установке наруж ного блока и фактическим требованиям вашего проекта 25
- Основные требования к монтажу фреонопровода 25
- Требования к длине и перепаду высот трубопроводов хладагента различны для разных вну тренних и наружных блоков см руководство по установке наружного блока 25
- Требования к длине и перепаду уровней трубопроводов соединяющи внутренние и наружные блоки 25
- Установка трубопроводов хладагента 25
- Главной причиной утечек хладагента является некачественное соединение трубопроводов аккуратно и тщательно выполняйте подготовку труб замерьте нужное количество трубы отрежьте трубу предусмотрите дополнительное расстояние со стороны наружного блока трубы не должны идти внатяг для резки труб используйте труборез если резать трубу ножовкой или отрезной машинкой срез получится неровным и возможно попадание опилок в трубу удалите заусенцы с трубы с помощью риммера для этого опустите зачищаемый конец трубы вниз чтобы стружка не попала внутрь трубы вращая риммер полностью удалите заусенцы с трубы 26
- Подготовьте гайки снимите их с труб на наружном и внутреннем блоках либо распакуйте из упаковки данный вариант зависит от модели кондиционера и варианта поставки уда лите заглушки и наденьте гайки на трубы помните что после вальцевания это станет не возможным плотно зажмите медную трубу в вальцовке и развальцуйте трубы 26
- Соединения трубопроводов 26
- Соедините соосно трубу и штуцер накрутите гайку рукой без усилий если сразу же исполь зовать гаечный ключ для затяжки высока вероятность сорвать резьбу на штуцере после этого штуцер потребует замены в условиях сервисного центра обожмите соединение гаечными ключами обязательно используйте два гаечных ключа для затяжки чтобы не свернуть трубы при затяжке контролируйте момент затяжки 26
- Пайка с применением азота 27
- Внимание убедитесь в отсутствии следов масла масляной пленки на внутренних по верхностях трубопроводов при необходимости очистите трубопроводы специальны ми средствами смешивание остатков другого масла с компрессорным маслом может привести к дегра дации масла для компрессора и выходу компрессора из строя 28
- Закрепите горизонтальные участки трубопровода во время работы системы трубопроводы могут изменять длину так как могут нагреваться или охлаждаться чтобы избежать повреждений трубопровода используйте крепления для трубопроводов со следующими параметрами 28
- Крепление трубопроводов 28
- Требования к прокладке трубопроводов 28
- Трубопроводы обычно располагают параллельно друг другу расположение крепежных эле ментов рассчитывается по трубопроводу меньшего диаметра запрещается крепить трубопро вод к другому трубопроводу при фиксации трубопроводов рассчитывайте на то что в процессе эксплуатации трубопровод изменяет свою длину из за температуры поэтому крепите трубопровод так чтобы трубопро вод имел небольшой люфт с крепежом обязательно используйте теплоизолирующий матери ал при креплении 28
- Монтаж разветвителей 29
- Правильные действия для закрытия торцов трубопровода 29
- Хранение и перевозка труб 29
- Вставить 30
- Заизолируйте концы трубопровода полиэтиленовой лентой как показано на рисунке ниже 30
- Запаянный конец предотвращает попадание влаги и грязи внутрь трубы 30
- Защищайте открытые концы трубопровода от влаги и грязи до окончания подключений ставьте заглушки на концы труб старайтесь располагать открытый конец трубопровода книзу 30
- Использовать монтажный скотч для изоляции 30
- Медная труба крышка 30
- Обратите особое внимание на проход труб через стены используйте защитные пробки чтобы избежать попадания пыли или посторонних предметов внутрь трубы также при проходе через стены убедитесь что вода осадки не попадут в трубу при выходе из стены 30
- При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы 30
- Минимальные размеры соединения при пайке 31
- Не кладите трубу прямо на землю или грязную поверхность 31
- Отрезайте трубу и удаляйте заусеницы направив обрабатываемый конец вниз 31
- При стыковке труб труба в трубу используются расширители 31
- Расширение трубы 31
- Убедитесь что концы труб заглушены и во время дождя вода не попадает внутрь 31
- Вся открытая поверхность трубопровода должна иметь надежную теплоизоляцию 32
- Защита наружного фреонопровода 32
- Маркируйте системы через определенные промежутки для предотвращения неправильного подключения устанавливайте разветвители только горизонтально или вертикально 32
- Расчет длины трубы 32
- Реальная длина трубопровода длина трубы количество разветвителей эквивалентная длина разветвителей количество отводов эквивалентная длина отводов 32
- Так же как и при вальцовке труб следует применять риммер перед началом процедуры рас ширения после расширения труб следует ослабить нажим на рычаги расширителя слегка провернуть расширитель по оси трубы и снова зажать рычаги это следует сделать из за особенностей конструкции расширителя которая не позволяет равномерно расширить трубу в один проход 32
- Установка фреонопровода 32
- Эквивалентная длина каждого разветвителя равна 0 5 м 32
- Изоляция фреонопровода 33
- Принципы установки трубопровода систем lmv 33
- Изоляция разветвителей и мест соединений труб 34
- Изоляция трубопровода отвода конденсата 34
- Установка дренажной трубы 35
- Проверка дренажа 36
- Подключение питания 37
- Электрические соединения 37
- Спецификация 38
- Схема подключения питания 38
- Подключение проводного пульта к внутреннему блоку 39
- Сигнальная линия между наружными и внутренними блоками 39
- P q x y 40
- Для однонаправленного режима связи используйте 1 проводной пульт для управления 1 внутренним блоком если плата индикации дисплея поддерживает возможность подключения проводного пульта то он может быть под ключен таким образом 40
- Схема подключения сигнальной линии 40
- Dip переключатели 41
- Адресация внутреннего блока 41
- Установка кода производительности 41
- Sw9_2 зарезервированно 42
- Тестовый запуск 43
- Все работы по техническому обслуживанию должны проводиться квалифици рованным персоналом 44
- Отметка о проведении работ по техническому обслуживанию ставится в гарантийном талоне специалистом проводившим обслуживание 44
- Регламент технического обслуживания 44
- Lsm h18 36b1cua2 45
- Датчик уровня воды 45
- Код описание 45
- Красный 45
- Мотор вентилятора 45
- Мотор жалюзи 45
- Насос отвода конденсата 45
- Плата управления 45
- Порт ибп 45
- Порт сигна лизации 45
- Схемы соединений 45
- Черный 45
- Lsm h45 71b1cua2 46
- P q e x1 x2 46
- Код описание 46
- Мотор вентилятора 46
- Питание 220 в 50 гц 46
- Плата управления 46
- Вывод из эксплуатации и утилизация оборудования 47
- Условия гарантии 48
- Дата производства оборудования 50
- Наименование и местонахождение изготовителя и импортера 51
